1:如果用一對IRFP150N/12伏供電最多只做到300W,用1.2平方厘米就可以了,就是電腦電源里的變壓器,繞法:
初級=4T+4T(0.71線用4根并繞)
次級=80T(用0.71單線即可)
2:如果用4平方厘米的變壓器做,要用4對IRFP150N/36伏以上供電最多只做到2000W,繞法:(以48伏供電計算)
初級=5T+5T(0.71線用10根并繞)
次級=25T(用0.71單線4根并繞)
要用標準電路,不用開氣隙,不能直接驅動,加一級放大.

用SG3525做高頻電源,如何確定頻率與變壓器最匹配．
( 我用EE55厚磁芯,初級0．5*10,3T+3T
             次級0．5*3 ,110T

初級=35T+35T(1.30mm線繞)
次級=620T(用0.45mm線)

初級用銅皮0.3MM*25MM繞5T,中心抽頭.或用1.0線4根并繞3T+3T,順口出線,實際是2.8T+2.8T,建議用銅皮,效率高且波形好,不易產生電容和場管發熱等負作用.
次級用0.76線雙并戲45T--50T.

PRI:6Tct(3+3)/銅箔T0.15*15mm

SEC:65T/0.45mm

請你幫我設計
功率:400W,
輸入電壓dc:12伏,
輸出電壓:220以上伏/2A
開關頻率50以上KHZ
推挽形式輸出變壓器

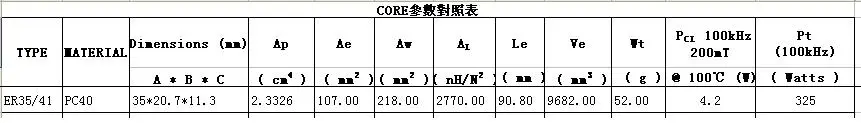

磁芯:ER35
請你給出.初級線徑.圈數.股數
次級線徑.圈數
我的e-mail: lcm102@126.com
謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162909098.jpg');}" onmousewheel="return imgzoom(this);">

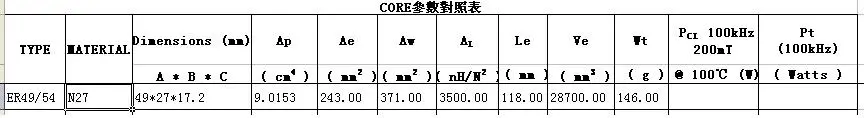

請你幫我設計
功率:可以做到多大啊
輸入電壓dc:12伏,
輸出電壓:220以上伏/2A
開關頻率50以上KHZ
推挽形式輸出變壓器
請你給出.初級線徑.圈數.股數
次級線徑.圈數
我的e-mail: lcm102@126.com
謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162910677.jpg');}" onmousewheel="return imgzoom(this);">

你這樣太浪費了,如果頻率取100KHZ左右(10KHZ---300KHZ基本相同),EE55足可有1000W的功率,如這樣安排只有500W了,用0.3MM*30MM的銅皮繞2T+2T(12V供電,實際算法為10V),輸出用0.76線6根并繞42T(220V有效值),這樣才是真正的利用.

牛頭不對馬嘴!

你見過牛頭對馬嘴???/

變壓器有頻率之分,硅鋼片與 鐵氧體或者50HZ與200KHZ 哪個是牛頭?哪個是馬嘴?你說呢?

暈~~我把條件給忘了   真對不起
