有創意!!不過我不懂~~
期待高手解答..哈哈~~

可調高壓源,電阻,電流表,電壓表.......

能不能畫個測試圖,我手上只有0-300V的精密穩壓儀.我在想能不能用無極性電容多級倍壓組成高壓測試?

電阻和二極管電流表串連,高壓源接在二端,電壓表接在二極管二端,升高電壓,當電流出現明顯增大時既為二極管最大耐壓.(選電阻使電流不大于5mA)

我也是這么想的,但是升不到這么高呀?

因?yàn)殡娏骱苄?你可以用一個反激升壓電路,不用穩壓,用可調低壓供電,

反激升壓電路,沒有玩過,見笑了.電蚊拍的電路行嗎?

可以,直接用它了....

看看還有沒有更簡單的方法,謝謝你利用這么寶貴的時間回復、指導!

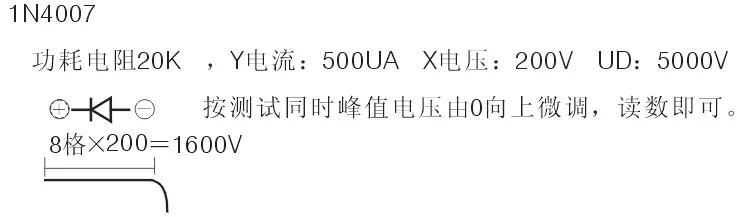

這是以前用晶體管圖示儀測的方法.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162888988.jpg');}" onmousewheel="return imgzoom(this);">

高手就是高手..都能想到用電蚊拍來..

我想到了,手上有個12V的直流燈,用的是推挽電路,后面加倍壓,你看行得通嗎?

當然可以,不過要加整流濾波電路,麻煩一點,只要能產生直流高壓就行.

  耐高壓的二極管反向電流有5mA基本上就燒了.
  硅管有個幾十微安就可以認為是反向擊穿了.
  如果是耐壓一千伏以上的小功率二極管,測反向擊穿電壓時電流要控制在幾微安以下.

調壓器,二極管電容倍壓,加電阻限流,對于硅管來說,5mA太大了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1162944884.jpg');}" onmousewheel="return imgzoom(this);">

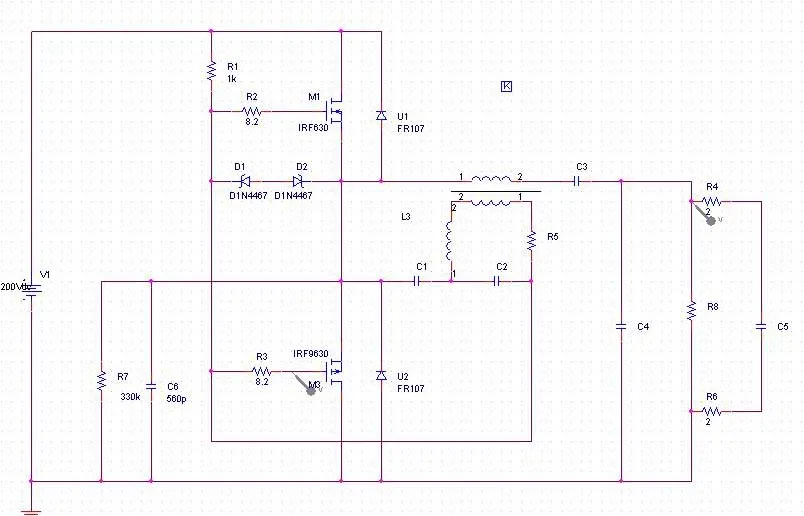

能不能分析一下這個原理圖?也是網上看到的.

能不能畫個測試圖,我手上只有0-300V的精密穩壓儀.我在想能不能用無極性電容多級倍壓組成高壓測試?
