電路原理求教!附圖

大家好,我剛?cè)胄?希望大家?guī)蛶臀?
上圖是一個電源電路的一部分,我不明白C2 的作用是什么?是和電感組成LC電路嗎?這種電路如何選擇電感和電容?能給我詳細說數這個電路的工作流程嗎?

全部回復(10)

只看樓主

正序查看

倒序查看

charey257

LV.3

2006-11-11 19:00

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163242672.jpg');}" onmousewheel="return imgzoom(this);">

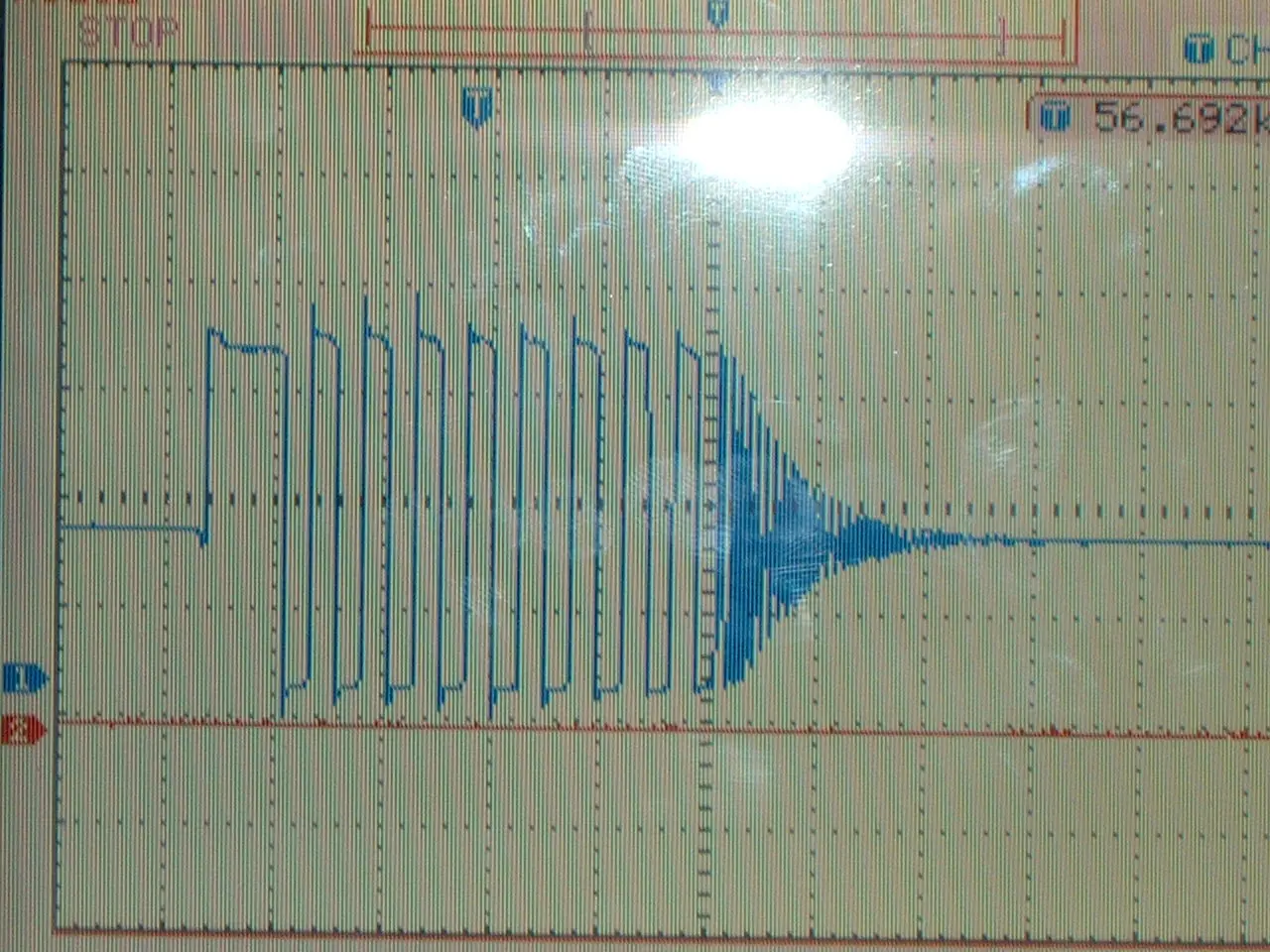

這是我在C點抓的波形,我不明白為什么會有震蕩波形,而且負載約大,震蕩波越少,負載大到一定程度,震蕩消失,如何解釋?
希望大家不吝賜教!!

回復

wwwwwyyyr

LV.7

2006-11-11 22:04

C2是倍壓整流電路(由C2、V4、V5、C3組成)的耦合電容.

回復

gs184558

LV.3

2006-11-11 22:13

@charey257

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1163242672.jpg');}"onmousewheel="returnimgzoom(this);">這是我在C點抓的波形,我不明白為什么會有震蕩波形,而且負載約大,震蕩波越少,負載大到一定程度,震蕩消失,如何解釋?希望大家不吝賜教!!

說實話,我也不知道你這C2是干什么的,會不會是電路錯了,再查查
要做什么,讓大家搞懂原理先.

回復

wwwwwyyyr

LV.7

2006-11-11 22:24

@charey257

C3是電解電容,容量應該比C2大得多.
空載能看見C2兩端的直流電壓(V4、V5兩端是方波).
加載后C2開始充放電(電流主要受負載限制),V4、V5兩端是脈沖波(你說的振蕩).
重載輸出電壓應該會跌落,C2充放電電流主要受電感限制(電感開關電流應該不大),V4、V5兩端的波形趨向沒有.

回復

charey257

LV.3

2006-11-11 23:57

電路圖肯定沒有錯,而且是一個降壓電路,輸入V1的電壓有200V,輸出15V
我對這個電路的理解是這樣的:V1導通時,電流從A -電感—C2-C3-負載.當V2導通時,電流從電感-A-地-V4-C3-負載.
不知道我的理解對不對,出現脈沖波我能理解,但是為什么出現阻尼震蕩的波形呢,是如何產生的?阻尼震蕩的頻率和電感、C2的值有關嗎?
有沒有人能夠更加詳細的分析不同時間電流的流向.

回復

teradyne

LV.2

2006-11-12 08:29

@charey257

電路圖肯定沒有錯,而且是一個降壓電路,輸入V1的電壓有200V,輸出15V我對這個電路的理解是這樣的:V1導通時,電流從A-電感—C2-C3-負載.當V2導通時,電流從電感-A-地-V4-C3-負載.不知道我的理解對不對,出現脈沖波我能理解,但是為什么出現阻尼震蕩的波形呢,是如何產生的?阻尼震蕩的頻率和電感、C2的值有關嗎?有沒有人能夠更加詳細的分析不同時間電流的流向.

我想是這樣
電源和電感構成恒流原對電容充電

回復

teradyne

LV.2

2006-11-13 12:25

@teradyne

我想是這樣電源和電感構成恒流原對電容充電

正確答案是什么

回復

wisehai

LV.2

2006-11-13 16:36

@charey257

電路圖肯定沒有錯,而且是一個降壓電路,輸入V1的電壓有200V,輸出15V我對這個電路的理解是這樣的:V1導通時,電流從A-電感—C2-C3-負載.當V2導通時,電流從電感-A-地-V4-C3-負載.不知道我的理解對不對,出現脈沖波我能理解,但是為什么出現阻尼震蕩的波形呢,是如何產生的?阻尼震蕩的頻率和電感、C2的值有關嗎?有沒有人能夠更加詳細的分析不同時間電流的流向.

V4有什么用
