自己頂一下!

你把電源通過一個電感后再接真正大地試一下(如果pcb是單點接地,可以將電感放在機板上),以前我好像遇到過此問題.電感好像是用綠色小磁環,4mH.希望你處理后回復結果.

你好!我沒明白你所說的電感接在什么位置?我的開關電源外殼是鐵的,我把交流進來的地接到鐵殼上,把輸出端的地也接到鐵殼上,你所說的電感是串在交流線上嗎?謝!

還是串在交流進來的地線上!

請大家都來指點!

現傳上兩種電源線的紋波圖,請大家指點!
示波器的檔位是10mv
圖一為兩芯的電源線;
圖二為三芯的電源線.

現傳上兩種電源線的紋波圖,請大家指點!
示波器的檔位是10mv
圖一為兩芯的電源線;
圖二為三芯的電源線.

圖一
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163670652.jpg');}" onmousewheel="return imgzoom(this);">

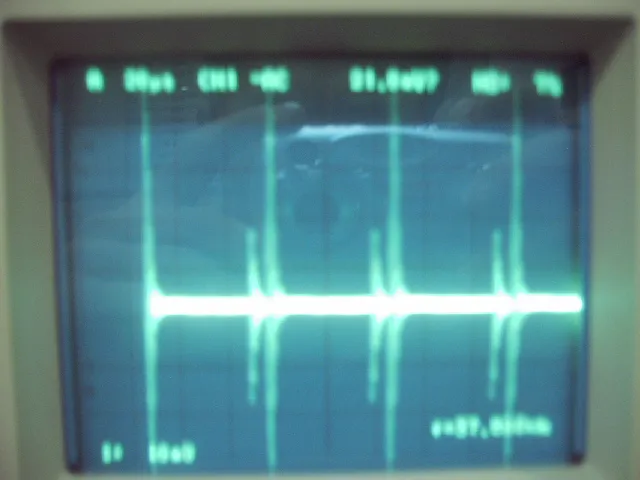

圖二
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163670736.jpg');}" onmousewheel="return imgzoom(this);">

你沒有說你的pcb是不是單點接地?殼子一般是直接接和三芯交流電源的第三腳連接的,你可以在機板和外殼之間放一mH級的電感.不知道我樣說你能不能明白.

如果不是單點接地,你可以試著改變(減小)Y2電容的容量試下.這並不是說一定減小,有時增大也是有效的,一般情況下減小比較有效
