R2用20歐1/4瓦的電阻,R1用1K

請教2樓是怎么計算的啊?電容C應該用多大的?三極管應該用什么型號的?

那就要看你前面的線路是怎么樣的電壓了!

原理圖原創:雪飛揚

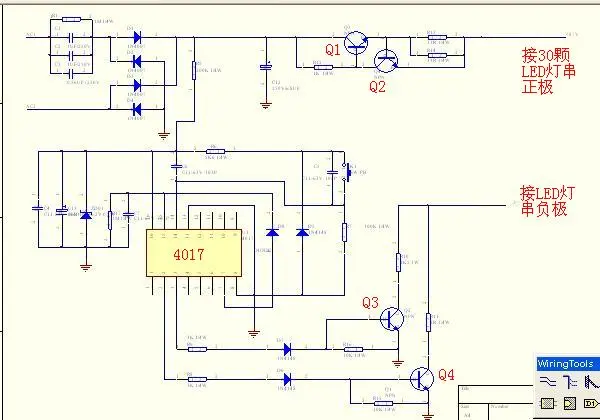

這是一款阻容降壓可調光LED驅動電路,利用電容降壓后整流濾波,經由Q1 Q2 組成的恒流電路控制電流為45毫安左右.接30只LED串聯而成的燈串正極,燈串負極經阻值不同的限流電阻接Q3 Q4組成的調光電路......
詳情請連接:http://bbs.dianyuan.com/topic/101536
整個電路如下圖:希望大家指點或則提供其它的解決方案......
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163724422.jpg');}" onmousewheel="return imgzoom(this);">

Q1 Q1 R1 R2 R3這五個元件可以取消,因?yàn)榍懊娴碾娙莸暮懔髯饔每梢赃m應電流誤差10%的要求.注意!!!原圖的保護用穩壓二極管沒有畫出來,結合你的40只LED的額定電壓應該選用的合適穩壓值的二極管.
    另外,你的LED電流設定在25毫安,按照常理來推有些偏大,一般的LED的額定電流在20毫安,如果采用電容降壓電路,考慮到電容降壓電路對電壓的適應性較差(電壓變化會引起電流的較大變化)所以實際使用中一般選取17毫安.
    電容降壓電路的成本較低,對電壓的適應較差.所以各種保護電路一定不能省去.

首先謝謝你的回復,因?yàn)殡娙莸暮懔餍Ч缓?而且電壓變化時LED亮度變化很明顯,所以打算使用恒流電路,我現在R1使用100K,R2,R3使用1個20歐的電阻,三極管型號是C2229,現在電流正常,但是三極管發熱很?chē)?yán)重,只亮了半個小時就壞了,不知道用什么型號才好,能不能用場效應管?
40個LED竄連后壓降有130多伏,有這么大的穩壓管嗎?穩壓管加在C1處好還是加在R2,R3的后面好?還需要其他的保護電路嗎?
因?yàn)長ED沒有具體的電流參數,所以我按照額定電壓(3.2v-3.5v)來設置電流,這樣可以嗎?

因?yàn)槿龢O管上的壓降過大發熱嚴重,所以容易燒,請改用220封裝耐壓100V以上的三極管,Q1/Q2不能用場效應管,這里是使用了三極管的放大區.

這是C2229的參數,應該夠了吧.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163809922.gif');}" onmousewheel="return imgzoom(this);">

有點忙,先簡單回一下.如果你的客戶對效率,和亮度穩定要求比較嚴格的話建議改用其他驅動方式.
    不知道你的電源電壓是多少,我先給你一些參數,你實驗一下:
電源電壓:120V 時前面降壓用的C=1UF 220V:C=0.47UF
R1:1K  R2R3的等效電阻39歐姆.此時LED電流17毫安
Q1:D880 Q2:C2383
穩壓二極管可以串聯使用,電壓在135-140V之間(需要實驗)
在以上參數范附近調整試一下.
以上個人愚見,哪位朋友有時間,也幫忙看一下哦:)壇子里做LED的不多,有事大家互相幫助嘛:)

謝謝雪飛揚,先說說現在的參數和情況:電源電壓:220V 前面降壓用的C=1.5UF  R1:10K  R2R3的等效電阻20歐姆.此時LED電流25毫安(沒有辦法,別人要求亮度) Q1,Q2:C2271 濾波電容C1:2個22uF / 200V電解串聯.現在的感覺還可以,溫度也不高,現在就差保護電路了,穩壓管加在C1處好還是加在R2,R3的后面好?還需要其他的保護電路嗎?

電流太大,這時LED在超負荷工作, 如果按照以上做法,不出一年LED的光衰,將迅速下降!!!壽命更不要談了!
LED照明是一個嶄新的行業,他的賣點就在高效,長壽!
做驅動電路應該在保證以上原則的基礎上進行,我想大家都不希望看到LED最后也像現在的節能燈那樣...........
   所以請兄弟不要割足適履.

看來我得再跟老板談?wù)?看看能不能再降點電流......
有人說用PWM方式驅動LED會降低LED的使用壽命,不知道是不是真的?
