關于扼流線圈的問題.(有請雪老師以及斑竹老師進來給與指教)

我在設計開關電源的時候.
在設計輸入端時出現一個問題.
就是當我在保險絲后面加一個扼流線圈的時候.保險絲會炸.
我的保險絲3.5A的.輸出功率是33W.可是當我把扼流線圈去掉后.
我的電路工作正常.
我的輸出紋波電壓跳動比較大.這個是否和我的輸入濾波有關的?
有個問題.
我的扼流線圈是用漆包線直接和環型線圈直接纏繞的.
是不是這個有問題的呢?

全部回復(27)

只看樓主

正序查看

倒序查看

zjp800512

LV.2

2004-10-09 12:57

扼流圈的相位是或反了

回復

oylw

LV.3

2004-10-09 13:18

@zjp800512

扼流圈的相位是或反了

我覺得是短路了!

相位接反因該不會有這么大的電流.

回復

king-騎士

LV.7

2004-10-09 13:36

@zjp800512

扼流圈的相位是或反了

相位怎么樣接是正的呀?

回復

king-騎士

LV.7

2004-10-09 13:37

@oylw

我覺得是短路了!相位接反因該不會有這么大的電流.

我認為也是接短路了.可是查了很多遍電路也找不到那里不對呀.

回復

1314168

LV.8

2004-10-09 13:37

輸入瀘波電容太大了.開機瞬間電流太大.

回復

1314168

LV.8

2004-10-09 13:38

@king-騎士

相位怎么樣接是正的呀?

不需要分相位.

回復

king-騎士

LV.7

2004-10-09 13:40

@1314168

輸入瀘波電容太大了.開機瞬間電流太大.

能詳細解釋一下嗎我把原理圖傳上來
你給我看看.謝謝.

回復

king-騎士

LV.7

2004-10-09 13:42

@1314168

輸入瀘波電容太大了.開機瞬間電流太大.

1097343722.sch

回復

oylw

LV.3

2004-10-09 13:51

@king-騎士

相位怎么樣接是正的呀?

這樣接!
你先把他取下來,看看 AB點是否短路!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097344120.jpg');}" onmousewheel="return imgzoom(this);">

回復

king-騎士

LV.7

2004-10-09 14:09

@oylw

這樣接!你先把他取下來,看看AB點是否短路![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097344120.jpg');}"onmousewheel="returnimgzoom(this);">

那個是A呀.那個是B呀?》

回復

lwqth

LV.5

2004-10-09 14:17

@oylw

朋友,扼流圈有你那樣的嗎

回復

oylw

LV.3

2004-10-09 14:27

@king-騎士

那個是A呀.那個是B呀?》

不好意思,忘記畫了,隨便哪根都可以!

回復

king-騎士

LV.7

2004-10-09 15:55

我的扼流線圈加上去以后頻頻出現保險絲燒端.
總感覺電路有什么問題.
大家怎么看.

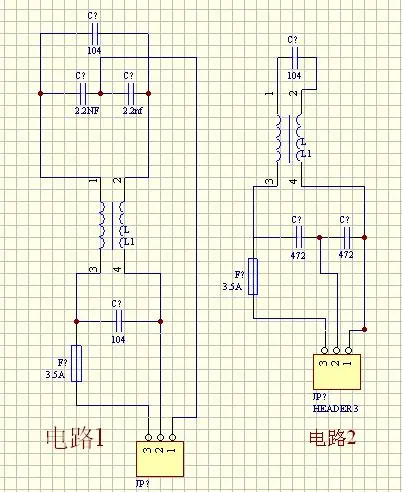

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097351702.jpg');}" onmousewheel="return imgzoom(this);">
我用的是電路1.
電路1是以前我在做實驗時用過的.沒什么問題.
大家給看看
謝謝.

回復

iceland

LV.5

2004-10-09 17:11

@king-騎士

我的扼流線圈加上去以后頻頻出現保險絲燒端.總感覺電路有什么問題.大家怎么看.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097351702.jpg');}"onmousewheel="returnimgzoom(this);">我用的是電路1.電路1是以前我在做實驗時用過的.沒什么問題.大家給看看謝謝.

肯定是你的線圈短路了,你兩組線是分開的嗎?如果沒有分開你就得用三層絕緣線來做,不信你可以用耐壓機測你兩組之間的耐壓,絕對過不了1000V
