請各位弟兄給給意見.

你是做APFC還是PPFC?達到的功率不同.

我做過二百五十W

230V整流后直接使用,現在想用740,不知行不行.

根據840的參數好像做不到那么高吧,散熱片非常大?敢出貨嗎?是不是ET啊?

你是想要840的命啊,你該想想你是要做多大的功率的ET,再選料啊.有沒有空間要求等,我用740做過250W 但要求用到大面積的散熱片,線路跟你的一樣,也是2153+740

用740做250W,你的散熱片有多大,740在250W下可不是一般熱哦,我覺得740做150W都太免強了.

說是這樣說其實也沒有做到足功率的,只有80%啊,哈哈,雖然是可以做足,那可是相當?shù)臒?

做到250的80%那已經很不錯了,不知你的溫升是怎么降下來的,我做150實際做到130都已經熱得不得了了,你用幾個管并用嗎?

提供自主品牌的MOS管(如830 840)   QQ:153103507 林小姐 http://www.nanker.com

思高捷科技(香港)有限公司專業供應:用于汽車HID燈安定器、照明電源用的IR場效應管:
HFA08TB60PBF(可用8ETH06PBF替代)、IRF740PBF、IRF840PBF、IRF540NPBF(可用STP40NF10PBF替代)、IRFZ44NPBF、IRF3710、HFA15TB60PBF、L7812CV、IR2153STRPBF、IR2111STRPBF

公司網址:www.scotech.com.hk
地址:深圳深南大道3070號電子科技大廈A座1304
聯系人:郭先生             E_mail:gsen168@yahoo.com.cn
電  話:0755-83781548      FAX:0755-83782618
手機:13048872504
QQ:511694108     MSN:guozhilin_27@hotmail.com

你可以嘗試采用我們的電子灌封黑膠來灌封.
第一:它在常態下為固體,通過加熱到熔點液化后直接對產品灌封.冷確
     后即固化為黑色固體.
第二:它為單組份膠,不需調配作業簡單.且不會因?yàn)檎{(diào)配比稍有不當帶
     來的固化不完全,所以電氣性能穩定.
第三:具有優良的絕緣性能,導熱性能更是優良,增強器件散熱能力與產
     品可靠性.
第三:成本低于其他同類產品,配合們專業為用膠客戶設計的灌膠設備
     更能大大提高生產效率.
東莞市藍電電子科技有限公司
電話:0769-22711864
傳真:0769-22717946
郵箱:dglandian@126.com

2153是驅動IC,你可以試著把840改成11N50的

上次打電話給你,還沒到下班時間就沒人接電話了,你說的11N50是IR的嗎?

IRF840不加散熱片最好做100W以下電路,
他的導通電阻為0.85歐,其實用IRF740更佳.

150W-200W的朋友,請問你的變壓器真的量產過?

換了740,溫升還是太高,用740做實在是拿不出手,也不知哪個環節沒搞好,最后換了16N50,150W的ET,實際功率做到了135W.你有興趣研究這東西嗎?

你的磁環規格是多少,
開關頻率是多少.IR2153我用的很多,各種方式都做過,你的MOS管柵電阻多大,可以看看柵極的驅動波形是否為理想方波.
半橋兩只電容150W時大概應在0.33uF以上,你的PCB走線也要注意.

選擇MOS時你們可能忽視了不同MOS的柵-源極電容,
大電流MOS的電容一般也很大,如果驅動電路灌-拉電流
能力不夠,就不能很好的開關,造成開關損耗很大,更甚
則可能存在半橋開關管供態導通.

一起研究,再想辦法降降成本,現在的成本實在是太高了.我希望能用740解決溫升.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166251581.gif');}" onmousewheel="return imgzoom(this);">

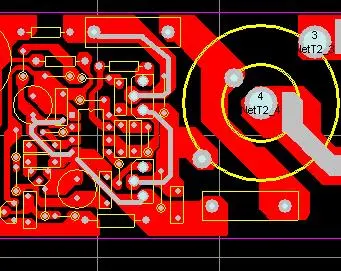

看看我的IR2153+IRF740/150W變壓器吧,有保護.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166252346.jpg');}" onmousewheel="return imgzoom(this);">

樓上的兄弟,你的電路沒什么問題,建議你的磁環用38*20*20的大磁環來
做,增大匝數與采用多股線繞制,同時降低開關頻率(40KHZ以下),應該問
題不大.

還有你圖中的C11/C12用的多少大的電容,此電容太大開關管損耗將變大
,我一般用100P/1KV的.

C7是饋電吧,這個電容很麻煩,產生的副作用與C11/C12一樣,都會造成
MOS升溫,所以我一般不采用饋電,如果輸入為110V就直接母線電阻取電
如果為220V輸入則在磁環上加繞組整流并加限流電阻供電.
Q3是保護嗎,我認為不妥,可以采用我的上面的電路.用可控硅關電源.

你們好啊,有單,我是有東西沒人買^^^^^^^^

看來你真的是對2153深有研究,由于我的ET體積受限,這也是我選用高成本IC驅動的原因,你可以用38*20*20磁環來做,可是我的不行啊,只能選用32*14*08,這樣規格的磁環做150W說出來都會把你嚇一跳;

我圖中的C11,C12容量不超過221/1KV,但就算我不用此電容,740還是熱得不得了,你的740有加散熱片嗎?

“C7是饋電,這個電容很麻煩”你說得非常對,產生的副作用不是與C11/C12一樣,而是問題很嚴重,C7小了,供電不足,大了開關管又吃不消,對于保護電路,效果還可以,如果你有興趣的話也可以拿我的PCB去試試.現在我的是用16N50,訂貨非常麻煩,價錢也Very very高.

如果輸入為110V就直接母線電阻取電
如果為220V輸入則在磁環上加繞組整流并加限流電阻供電

你看我的IRF740加散熱片嗎?
沒有,局部灌點膠就行了.

兄弟,如果你方便的話請你測試一下你的MOS管在大電流下的導通電阻,
在不加散熱片的情況下多0.5W的功耗管子的溫度就是天壤之別.
很多水貨實際電流電壓及功率都還過得去,但是導通電阻就可能偏高了.

我的250W/110V輸入電路MOS管無散熱片溫升在四十度以下,所以
IRF740做150W是可以不帶散熱片的.但是要處理好每一個導致MOS發熱
的環節.

說到這里,不知你們有沒有需要1000W電子變壓器的朋友?
我有好的電路,有機會希望能一起合作.

1000W電路體積在150mm*60mm*50*以下,不帶散熱片帶自動溫控的
40*40風冷,長時間溫升在40度以下,鋁合金外殼.

你的板調得非常不錯,目前我這的ET都是小于300W,都是出口歐洲的.

HI, 你好,SORRY 沒有接到你的電話很遺憾,由于有時會出差比較忙,請見諒,你可以打我手機13480886675,11N50 是IR的品牌.

你好, 這個我司要這個1000W--12V的,請回短信.
