各位DX,
小弟第一次使用ST的的VIPER22A,現在碰到一個辣手的問題,就是在空載時輸出電壓不穩定,要帶上假負載才能穩定,可是如此一來就無法達到低功耗的要求(空載0.3W以下),請各位幫忙出謀劃策,小弟感激不盡!
Viper22A空載時輸出電壓為什麼不穩?
全部回復(70)
正序查看
倒序查看
@zcxxinyue
在你的電源輸出端加一個假負載試下

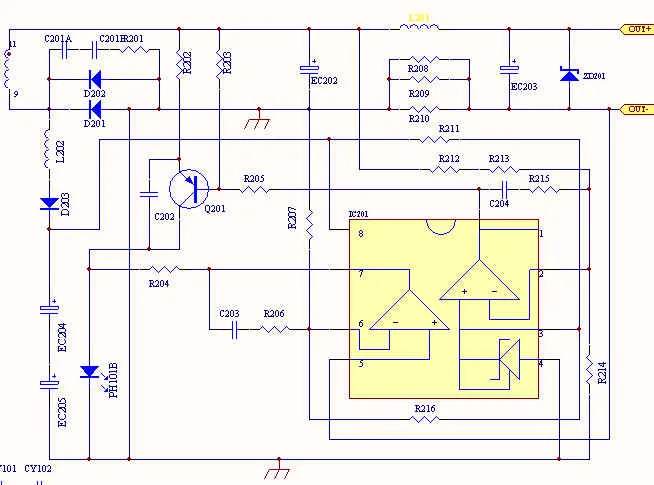

我也有相同的問題,加載4.5V/700mA是可以,但是空載卻在3.9~4.3V之間,
請高手指點.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129621729.jpg');}" onmousewheel="return imgzoom(this);">
請高手指點.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129621729.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@ladeng
我也有相同的問題,加載4.5V/700mA是可以,但是空載卻在3.9~4.3V之間,請高手指點.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1129621729.jpg');}"onmousewheel="returnimgzoom(this);">
有沒有人在線幫一下
0
回復
@張高琨
輔助繞組應該都是放在最外層的,要不帶載能力下降.
因為 VIPerX2 系列,當初設計時,就是為了減輕開發工程師的負擔,而將 Vcc 內部的窗口比較器帶隙放大了.
8~42V 均可以工作,輔助繞組放在內層也不會導致帶載能力下降的,只是你調試的結果有一點失誤而已.
針對短路不保護問題,我讓你繞制松散的原因,目的是讓此路繞組的漏感變大.
當你負載發生變化時,這一路是空載(僅供芯片使用,極輕載)的電壓變化就會大.短路時,很容易讓此路電壓躍遷在 8~42V 之外而進入保護. 至于其它方法,自己親自分析一下吧!這樣對自己學習會有很大的好處.
也可以通過 Mail 直接聯系我.
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 434366036
8~42V 均可以工作,輔助繞組放在內層也不會導致帶載能力下降的,只是你調試的結果有一點失誤而已.
針對短路不保護問題,我讓你繞制松散的原因,目的是讓此路繞組的漏感變大.
當你負載發生變化時,這一路是空載(僅供芯片使用,極輕載)的電壓變化就會大.短路時,很容易讓此路電壓躍遷在 8~42V 之外而進入保護. 至于其它方法,自己親自分析一下吧!這樣對自己學習會有很大的好處.
也可以通過 Mail 直接聯系我.
China-One Enterprise Co., Ltd.
Mail: smile_zhao@126.com
MSN: china-one@hotmail.com
QQ: 434366036
0
回復
@sinican
因為VIPerX2系列,當初設計時,就是為了減輕開發工程師的負擔,而將Vcc內部的窗口比較器帶隙放大了.8~42V均可以工作,輔助繞組放在內層也不會導致帶載能力下降的,只是你調試的結果有一點失誤而已.針對短路不保護問題,我讓你繞制松散的原因,目的是讓此路繞組的漏感變大.當你負載發生變化時,這一路是空載(僅供芯片使用,極輕載)的電壓變化就會大.短路時,很容易讓此路電壓躍遷在8~42V之外而進入保護.至于其它方法,自己親自分析一下吧!這樣對自己學習會有很大的好處.也可以通過Mail直接聯系我.China-OneEnterpriseCo.,Ltd.Mail:smile_zhao@126.comMSN:china-one@hotmail.comQQ:434366036
很有幫助,謝謝!你是ST的技術支持嗎?象是專家級別的喲!!!
