工頻正弦電壓,變成TTl方波以觸發示波器或頻譜儀怎么辦?

大蝦好!
最近試驗需要對頻譜儀進行外部觸發,我已經取了工頻正弦分壓信號,大約峰值有5、6V,想把它變成同頻率的方波TTl,以觸發頻譜儀,是用電壓比較器,可我對這個不太懂,有什么比如芯片或電路讓我取得方波呢?北京哪有賣呢?謝謝了!

全部回復(6)

只看樓主

正序查看

倒序查看

老狼

LV.8

2004-10-12 12:55

自己搞一個就行了嘛,很方便的.用運放.

回復

hawaii

LV.5

2004-10-13 08:45

翻翻模擬電子技術的比較器一章介紹得很詳細的

回復

老狼

LV.8

2004-10-13 10:34

@老狼

自己搞一個就行了嘛,很方便的.用運放.

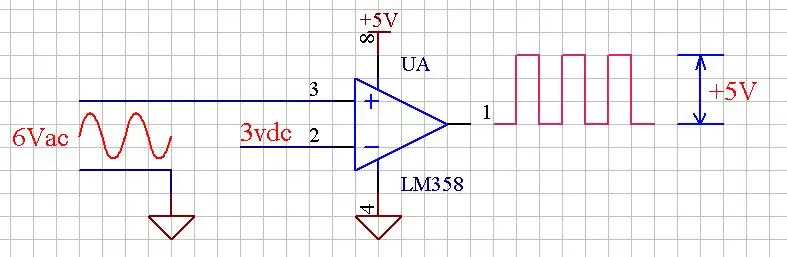

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097679817.jpg');}" onmousewheel="return imgzoom(this);">

回復

lemoncat

LV.2

2004-10-13 10:57

不知道微分電路行不行

回復

franklu

LV.1

2004-10-18 10:30

@老狼

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097679817.jpg');}"onmousewheel="returnimgzoom(this);">

老狼同志,我仿真了一下您的電路,結果不是那樣,我想是正弦信號和方波完全同步,第四腳接0好像效果也太查啊!555.

回復
