我做的電路采用自激,帶負載能力差,高手分析改進

我的這個電路,采用3DD15D 3個一組,初級是1.0MM的線24T中間抽出,反饋1.0MM24T中間抽出,次級200T0.6MM線,芯是鐵氧體EE60的芯,電流空載3A電壓140V,但帶負載很差,接上100W的燈泡一點也不亮,不知道何種原因,謝謝高手分析,本人感激
全部回復(7)
正序查看
倒序查看
racky
LV.4
2
2006-12-06 08:36
我也有過同樣的問題,后來在輸出端接二極管和電容后就能點亮燈泡了,我想如果直接接燈泡,因燈泡冷阻較低,電路近似短路,破壞了自激電路的平衡,因此就不能點亮燈泡了.
0
回復
2006-12-06 10:49
用這個電路吧,很成熟的自激式.
0
回復
2006-12-06 10:51

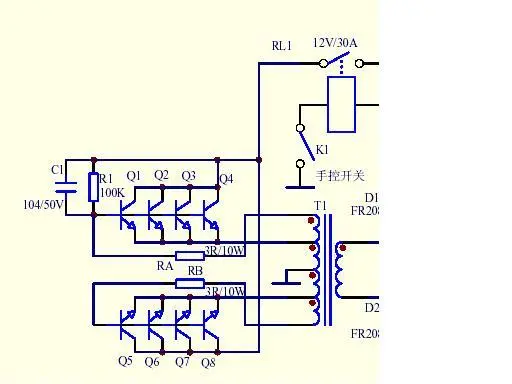

用這個吧,很成熟的自激式電路.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165373458.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2006-12-06 11:53
@lilyma2003
用這個吧,很成熟的自激式電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165373458.jpg');}"onmousewheel="returnimgzoom(this);">
怎么沒有線圈數,直徑?
0
回復
wulinz
LV.2
6
2006-12-06 12:06
@lilyma2003
用這個吧,很成熟的自激式電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165373458.jpg');}"onmousewheel="returnimgzoom(this);">
能否有更詳細的設計數據?效率能到多少?
0
回復
2006-12-06 14:17
@lilyma2003
用這個吧,很成熟的自激式電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165373458.jpg');}"onmousewheel="returnimgzoom(this);">
初級1.0雙線并繞24T,反饋0.5雙線并繞7T,次級0.6繞400-600T,注意相位.效率0.6左右.
0
回復
addie
LV.5
8
2006-12-06 18:07
你好啊.你就是那個SEIGE是嗎?你要在次級串一個電容的.你不串電容負載太重了啊.所以導致激勵不夠了.就產生了你的情況啊.
