這個也太簡單了,你想做個自己用呢還是做實驗啊? 這樣做出來的帶不了什么負載.頂多帶燈泡,看電視不行,就是勉強能看對電視電路損害也不小啊!

其實我是想做高頻的 只是手頭上沒有合適的磁芯,所以利用手頭上的東西做一下實驗!

我也是這做的,不能穩壓,能幫畫一個帶穩壓的,謝謝

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165563754.gif');}" onmousewheel="return imgzoom(this);">

那你想做多大功率的高頻機,沒準我們可以研究研究,我在做1000瓦的．你QQ多少啊?有空聊聊啊

我也想做一個手上有一個500W UPS工頻的是UC3524芯片24V輸入想DIY 12V輸入希望各位大師指教

好的啊!今天買了EE55的磁芯!有空大家一起研究一下 呵呵

你直接從你的輸出取樣,后送到3525的1腳就行了.具體的取樣電壓是在你的輸出電壓正常的情況下分壓取得,至于分壓為多少,要看你的3525的2腳的基準電壓為多少而定.比如你的2腳基準電壓是2.5伏,那么如果你的輸出電壓是310伏,此時取樣電壓就要在310伏的前題下算出分壓電阻.

雪狼兄我的UPS是四通 SD500R,向你說的行嗎?它你面有電壓檢查電路怎么改阿?謝謝你!請你指教.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165834614.jpg');}" onmousewheel="return imgzoom(this);">

一般情況1腳分壓為多少?請指教

1腳電壓的大小視2腳電壓而定,1腳和2腳是3525內比較器的兩個輸入口,一般情況下2腳接基準電壓(一般情況為2.5伏),然后在輸出取樣進行電壓反饋(也就是取一輸出參考電壓),最終這兩個電壓用上述比較器進行比較來控制輸出脈沖的寬度來穩壓．所以一腳的電壓在輸出正常情況下也應取2.5伏作為參考電壓．

你能把你的想法說清楚點嗎?是要將24伏輸入的改為12伏輸入的?還是想問怎樣穩壓呀?如果是穩呀的話,我想你在輸出端加一變壓器進行電壓取樣,處理后送如3524的一腳就可以了

我以前用L494做了個,但低頻不能穩壓,3525在低頻時能用你的辦法進行穩壓?jiǎn)?如上圖

keyi

這妹妹是誰呀?

她阿,我以前的朋友.我是想把24V輸入改為12V輸入它主板上有電壓檢測過低便報警停機不知怎么改望老大指教

我也正在作哪 ,有時間大家一起聊一聊啊  不知道你的成功了沒有?你有QQ嗎?  現在就是愁沒有好的電路圖 郁悶 哪!!!!

講經送道的地方怎么進來一個美眉哪?

不好做呀,首先變壓器就得改,功率管得在增加一倍的通流量,接下來在考慮那些保護電路.這樣下來成本很大呀!即使你非要改,還得看機器里邊有沒有地方放置這些東西,還要把整個電路圖畫出來,才知道什么地方該怎么改呀!你覺得呢??最頭痛的還是變壓器初級電流會增大一倍,管子容易炸呀!

謝謝你看來我只好把它拆了從做啊,不知雪狼兄有什么簡單電路易做的傳一張給我謝謝500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165978902.gif');}" onmousewheel="return imgzoom(this);">

我不知你想做多大的?高頻的還是低頻的?方波的還是正弦的?

如果是方波低頻的就相對好做點,參照論壇上的低頻圖就可以,自己在加上一些保護電路就OK了,至于高頻的,難度就比較大了,物品現在也正在做高頻1000瓦的,實驗已做,比較理想,就是干擾太大,燒了好多管子,所以打算排好PCB在做．我建議你如果要做也先做好PCB,否則會燒管子的．我現在說實話也沒有圖啊,高頻的好在實驗期,低頻的我不想做．幾年前曾做過一個幾百瓦的,現在還在用．很好做的．只是做過后圖紙都不知丟到哪了?請諒解!不過的確好做,你如果想做的話,我想你肯定會做出來的,期間我們可以交流嘛．

謝謝雪狼兄500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166009370.gif');}" onmousewheel="return imgzoom(this);">

那個MM還可以!呵呵

雪狼兄我有一個BCK-200,EE型高頻變壓器不知能夠做多少瓦的電源

我不知道你說的那個磁芯什么樣子,磁芯有效面地多大啊?

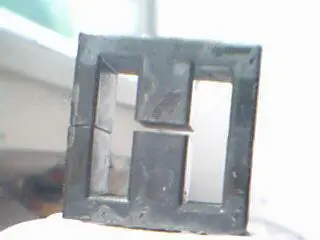

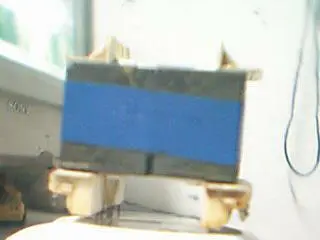

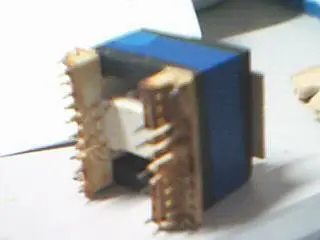

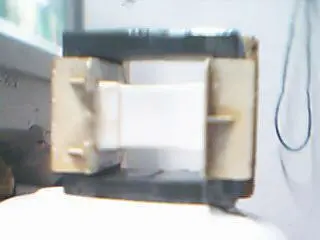

型號BCK-2OO-32長4.7CM寬4.6CM舌寬1.4CM`厚2.95COM500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166091293.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166091303.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166091316.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166091328.jpg');}" onmousewheel="return imgzoom(this);">

你的磁芯有間隙 不能用做做推挽電路!你的磁芯是反激電源用的!你用這種磁芯做的話,空載電流很大的!所以有的網友說的很對,一般電視機的開關電源的磁芯不能做推挽的逆變器(因?yàn)殡娨暀C(jī)里的電源大多是反激電路,磁芯有間隙儲能的)!我前幾天去買了磁心EE55的6塊錢!價格還好!EE85的要24塊,我沒有買,所以先買個小的玩玩!

我同意他的說法!

能給個電路圖看看嗎   謝謝

老兄你能把EE55的尺寸告訴我嗎?謝謝哪!我也想做一個高頻機以前做過底頻的高頻沒有做過．
