小日本電路幫忙分析震蕩過程?
全部回復(50)
正序查看
倒序查看
@早安豬八戒
上電,R2和R3分壓,使Q1導通,給T1充電,T1的1腳+,3腳+,4腳-,5腳-,8腳+直到T1達到磁飽和C3左+,右-,兩端的電壓大于Q1的開啟電壓時,Q1截止.等C3放電完之后,Q1又再次開啟.
請?jiān)僮屑?xì)分析一下線圈1和3、3和4的工作原理好嗎 ?3腳對1-3線圈來說我感覺應該是-;對3-4線圈來說應該是+.當3-4線圈3+,4-時那3-4線圈電流如何流向的呢?是不是在這個時候4腳電位更低把C3的電量拉低,從而使Q1基極電位降低,來加快Q1的導通呢?
0
回復
@hic211
c3充放電電流回路可否講下

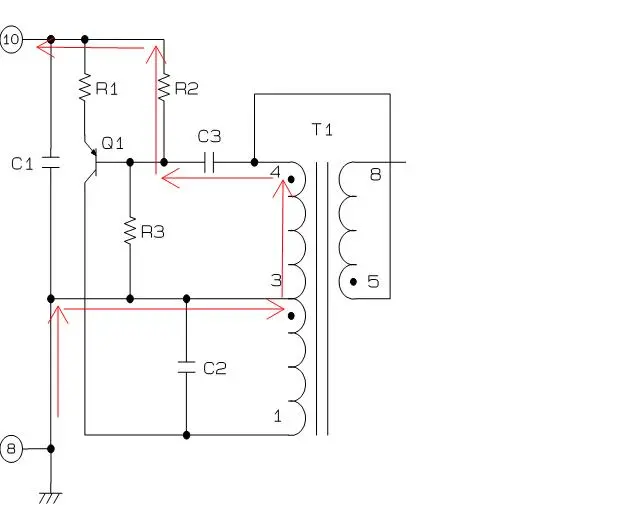

想了好久c3充電應該是這樣吧
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165940500.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165940500.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hic211
想了好久c3充電應該是這樣吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165940500.jpg');}"onmousewheel="returnimgzoom(this);">
你充電回路方向是不是反了??
0
回復
@hic211
想了好久c3充電應該是這樣吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165940500.jpg');}"onmousewheel="returnimgzoom(this);">
C3在電路中只起到隔直作用,換成電阻電路一樣工作
0
回復
@hic211
想了好久c3充電應該是這樣吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1165940500.jpg');}"onmousewheel="returnimgzoom(this);">
反了
