示波器測TL494輸出的驅動占空比波形穩不住且變壓器有吱吱聲

請教示波器測TL494輸出的驅動占空比波形穩不住,變壓器有吱吱聲,但次級+12V輸出正常,請問各位有哪些原因?

全部回復(8)

只看樓主

正序查看

倒序查看

dragonzww

LV.3

2004-10-16 10:50

這種情況在占空比比較小的時候尤其明顯.我斷開12V輸出,用外接12V穩壓電源代替,波形正常,另一路輸出也正常.我初步估計應該是PCB板接地問題,不知是否分析正確?謝謝討論!

回復

mjat

LV.8

2004-10-16 14:47

你可以把圖貼上來,我給你分析一下,也可以和我msn:mjat20@hotmail.com和我聯系

回復

dragonzww

LV.3

2004-10-16 14:53

@mjat

你可以把圖貼上來,我給你分析一下,也可以和我msn:mjat20@hotmail.com和我聯系

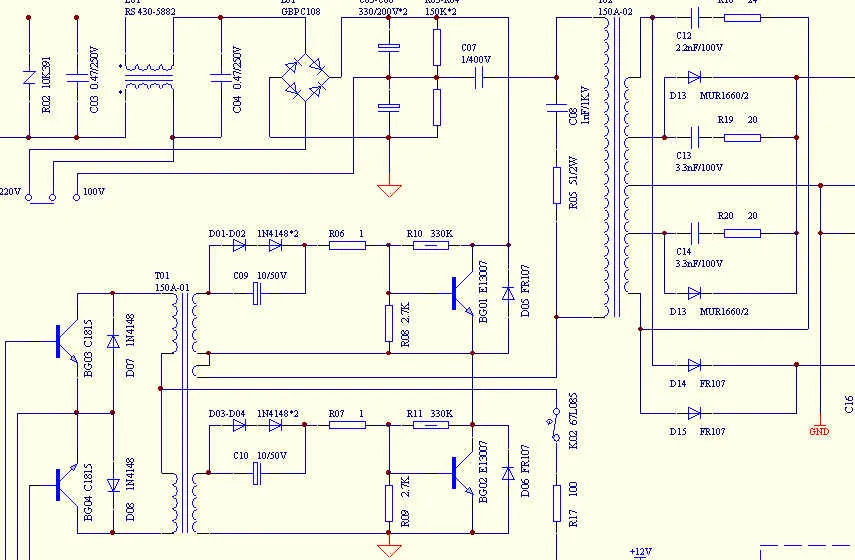

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1097952831.jpg');}" onmousewheel="return imgzoom(this);">

回復

dragonzww

LV.3

2004-10-16 14:56

@dragonzww

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1097952831.jpg');}"onmousewheel="returnimgzoom(this);">

現在就是測BG03、BG04兩驅動管的基極驅動信號不穩定,但輸出正常.
