3842續集,完整電路圖(含全部參數)!!!
這是我的電路的完整版,含各個元件的參數.大家指點一下,看有什么不妥之處.小弟是菜鳥,望各位大俠不吝賜教,感激之至!
全部回復(60)
正序查看
倒序查看
1.C8(100U)在低壓輸入時可能啟動時間過長了,可改成47U的.
2.R4(150K/0.5W)太大了,因為反饋有431(其內部本身有運放了),可以較小的阻值,10K/0.25W就可以了.
3.Q2,Q3你的設計作什麼用的呢?應該可以取消掉.如按圖示元件肯定不能工作.
4.光耦供電取IC8腳會好點.因為IC的7腳電壓會因輸入電壓的不同而有所變化.還有很多電阻,你實際計算一下它的功耗,很多選0.25W就足夠了.
5.可取消C40,C41,C42.
6.次級整流最好不用FR(快恢復)二極管,損耗過大了.可用MUR系列或肖特基.
7.取消R19,R16取10K以下1%,R15根據輸出電壓算出1%.
2.R4(150K/0.5W)太大了,因為反饋有431(其內部本身有運放了),可以較小的阻值,10K/0.25W就可以了.
3.Q2,Q3你的設計作什麼用的呢?應該可以取消掉.如按圖示元件肯定不能工作.
4.光耦供電取IC8腳會好點.因為IC的7腳電壓會因輸入電壓的不同而有所變化.還有很多電阻,你實際計算一下它的功耗,很多選0.25W就足夠了.
5.可取消C40,C41,C42.
6.次級整流最好不用FR(快恢復)二極管,損耗過大了.可用MUR系列或肖特基.
7.取消R19,R16取10K以下1%,R15根據輸出電壓算出1%.
0
回復
@dxgung
1.C8(100U)在低壓輸入時可能啟動時間過長了,可改成47U的.2.R4(150K/0.5W)太大了,因為反饋有431(其內部本身有運放了),可以較小的阻值,10K/0.25W就可以了.3.Q2,Q3你的設計作什麼用的呢?應該可以取消掉.如按圖示元件肯定不能工作.4.光耦供電取IC8腳會好點.因為IC的7腳電壓會因輸入電壓的不同而有所變化.還有很多電阻,你實際計算一下它的功耗,很多選0.25W就足夠了.5.可取消C40,C41,C42.6.次級整流最好不用FR(快恢復)二極管,損耗過大了.可用MUR系列或肖特基.7.取消R19,R16取10K以下1%,R15根據輸出電壓算出1%.

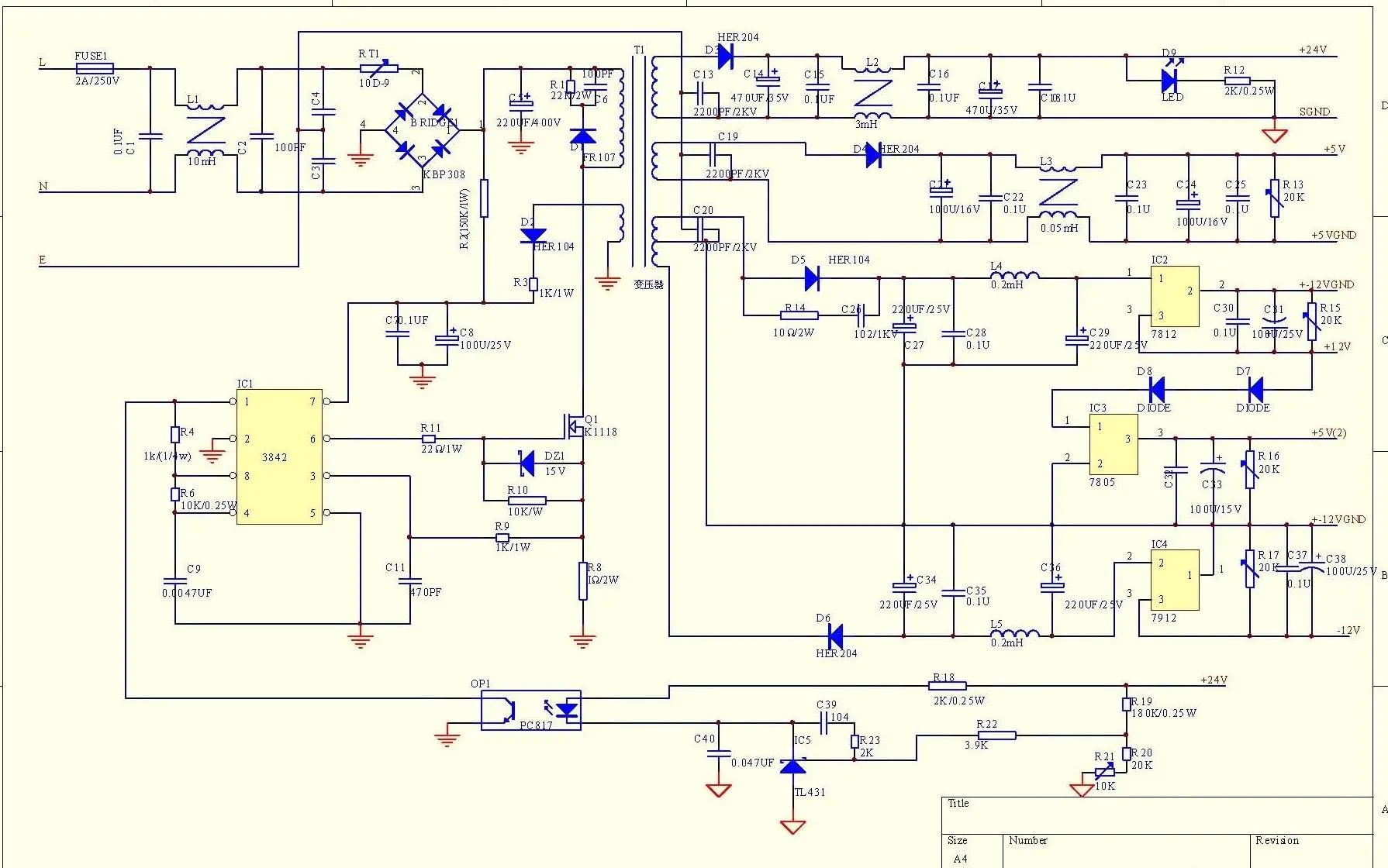

謝謝!現在我已把電路改過了,現在貼出來.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098729348.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098729348.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tony155
謝謝!現在我已把電路改過了,現在貼出來.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098729348.jpg');}"onmousewheel="returnimgzoom(this);">
1,2腳這樣接和光偶的供電能有用嗎
0
回復
@tony155
謝謝!現在我已把電路改過了,現在貼出來.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098729348.jpg');}"onmousewheel="returnimgzoom(this);">
好像沒有改到多少,還是有很多不好的地方.可以先照我上面的說的那樣把電路整理一下再貼出來.
0
回復
@dxgung
好像沒有改到多少,還是有很多不好的地方.可以先照我上面的說的那樣把電路整理一下再貼出來.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099328696.jpg');}" onmousewheel="return imgzoom(this);">
我的板子做好了,是按上圖做的.現在有很多問題.各路輸出電壓都不穩定.24V輸出在空載時在20-27V之間跳動,后來一加負載就垮到5V了.把負載去掉電壓還是在5V左右跳動,不能回到原來的20多伏.我以為3842壞了,換了一個依然如故,量7腳電壓在11.2-15.5V之間跳動,8腳電壓在0-4V間跳動.用穩壓電源給3842供電測4腳6腳波形均正常,8腳5V.大俠看是什么原因啊!
0
回復
@tony155
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1099328696.jpg');}"onmousewheel="returnimgzoom(this);">我的板子做好了,是按上圖做的.現在有很多問題.各路輸出電壓都不穩定.24V輸出在空載時在20-27V之間跳動,后來一加負載就垮到5V了.把負載去掉電壓還是在5V左右跳動,不能回到原來的20多伏.我以為3842壞了,換了一個依然如故,量7腳電壓在11.2-15.5V之間跳動,8腳電壓在0-4V間跳動.用穩壓電源給3842供電測4腳6腳波形均正常,8腳5V.大俠看是什么原因啊!
CUT R4 OK
0
回復
@tony155
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1099328696.jpg');}"onmousewheel="returnimgzoom(this);">我的板子做好了,是按上圖做的.現在有很多問題.各路輸出電壓都不穩定.24V輸出在空載時在20-27V之間跳動,后來一加負載就垮到5V了.把負載去掉電壓還是在5V左右跳動,不能回到原來的20多伏.我以為3842壞了,換了一個依然如故,量7腳電壓在11.2-15.5V之間跳動,8腳電壓在0-4V間跳動.用穩壓電源給3842供電測4腳6腳波形均正常,8腳5V.大俠看是什么原因啊!
按圖示應該可以正常工作的.R9用1/4w就可以了．
先確定一下變壓器相位是否正確,再就還是改成3842的作2腳反饋.還有就是調節R23試一下.(因為431處反饋電阻你用2k,故431的放大能力大大降低,而3842你沒有用內部運放作放大,故整個反饋部分的控制能力較低,出現不能穩壓<個人認為>)
先確定一下變壓器相位是否正確,再就還是改成3842的作2腳反饋.還有就是調節R23試一下.(因為431處反饋電阻你用2k,故431的放大能力大大降低,而3842你沒有用內部運放作放大,故整個反饋部分的控制能力較低,出現不能穩壓<個人認為>)
