buck電路

我的BUCK電路
輸入12V輸出5V
后面接了一個8歐的電阻實際測的輸出為4.95V
可是電流為什么只有0.35A!
那位高手能指點指點
全部回復(24)
正序查看
倒序查看
fsy1001
LV.5
2
2006-12-27 13:24
如果是12v的電流,那你的電源是對的,但是效率有點低
如果是后面5v的電流,那不是你的電壓表有問題,就是你的電流表壞了
0
回復
jimi
LV.3
3
2006-12-27 13:42
能傳上你的電路嗎
0
回復
2006-12-27 14:01
@fsy1001
如果是12v的電流,那你的電源是對的,但是效率有點低如果是后面5v的電流,那不是你的電壓表有問題,就是你的電流表壞了
我已經搞清楚了
是輸入電流
0
回復
2006-12-27 14:10
@jimi
能傳上你的電路嗎
還有一個問題
帶滿載時我的MOS管很燙有125度怎么解決
圖上那個MOS管的S極,G極并了個電阻,不知道起什么作用500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167199810.gif');}" onmousewheel="return imgzoom(this);">
0
回復
2006-12-27 15:09
@jimi
能傳上你的電路嗎

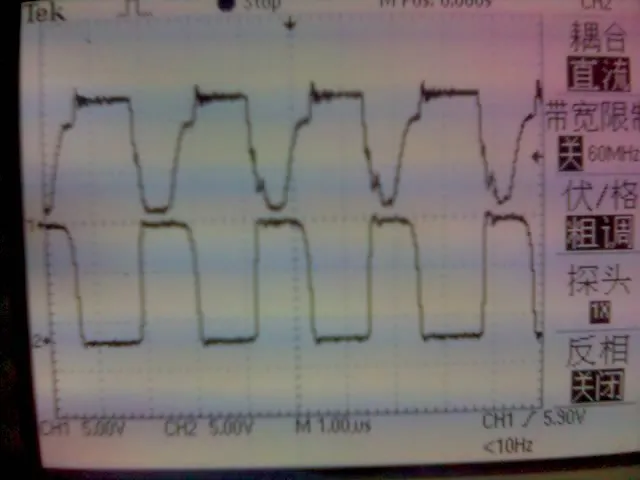

上面是G極的波形下面是D極的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167203361.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
powerdc
LV.4
7
2006-12-27 18:19
@藍色閃電007
還有一個問題帶滿載時我的MOS管很燙有125度怎么解決圖上那個MOS管的S極,G極并了個電阻,不知道起什么作用[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1167199810.gif');}"onmousewheel="returnimgzoom(this);">
用TD1583一顆就搞定了,不用外加MOS.

TD1583  3A

www.techcodesemi.com
0
回復
fsy1001
LV.5
8
2006-12-28 13:33
@藍色閃電007
上面是G極的波形下面是D極的波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1167203361.jpg');}"onmousewheel="returnimgzoom(this);">
這個波形是不理想的
開通和關斷的損耗太大了
0
回復
2006-12-28 14:25
@fsy1001
這個波形是不理想的開通和關斷的損耗太大了
那如何該進呀?
0
回復
2006-12-28 14:28
@fsy1001
這個波形是不理想的開通和關斷的損耗太大了
為什么手開通和關斷的損耗?
應該怎么改進呢?
謝謝指教
0
回復
13510024171
LV.2
11
2006-12-28 16:57
@藍色閃電007
還有一個問題帶滿載時我的MOS管很燙有125度怎么解決圖上那個MOS管的S極,G極并了個電阻,不知道起什么作用[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1167199810.gif');}"onmousewheel="returnimgzoom(this);">
這個電阻是為了擴展G極的驅動電流.這樣讓這個電路可以帶更大的負載.
0
回復
13510024171
LV.2
12
2006-12-28 17:06
@藍色閃電007
為什么手開通和關斷的損耗?應該怎么改進呢?謝謝指教
波形的上升沿不好,有可能是IC的直接驅動功率達不到,可以再外加一個驅動電路,增強驅動能力.
0
回復
2006-12-29 09:42
@13510024171
波形的上升沿不好,有可能是IC的直接驅動功率達不到,可以再外加一個驅動電路,增強驅動能力.
為什么IC不能快速的把P-MOS的G極拉低,
還有那個驅動電路怎么加呢,能否幫我畫一個
謝謝了
0
回復
2006-12-29 09:46
@13510024171
波形的上升沿不好,有可能是IC的直接驅動功率達不到,可以再外加一個驅動電路,增強驅動能力.
你是這款IC的原廠商吧
有沒有聯系方式呀
0
回復
2006-12-29 10:01
@13510024171
波形的上升沿不好,有可能是IC的直接驅動功率達不到,可以再外加一個驅動電路,增強驅動能力.
還有一個問題,我把MOS管的G極與S極之間的電阻斷開后,在通上輸入電壓,然后就發生了短路情況.這是為什么呢?
0
回復
yuuchuang
LV.2
16
2006-12-29 10:43
@藍色閃電007
還有一個問題,我把MOS管的G極與S極之間的電阻斷開后,在通上輸入電壓,然后就發生了短路情況.這是為什么呢?
我不明白,MOS管導通時,D極不是接到電源,應該是高電平,而MOS管關斷時,二極管導通,D極電壓應該是地電壓減去二極管上的壓降,應該是負的低電平才對啊?那你前面給的波形怎么剛好相反?我是菜鳥,不太明白,請指教.
0
回復
2006-12-29 10:50
@藍色閃電007
為什么IC不能快速的把P-MOS的G極拉低,還有那個驅動電路怎么加呢,能否幫我畫一個謝謝了
買一片UCC37321直接驅動
0
回復
2006-12-29 10:51
@yuuchuang
我不明白,MOS管導通時,D極不是接到電源,應該是高電平,而MOS管關斷時,二極管導通,D極電壓應該是地電壓減去二極管上的壓降,應該是負的低電平才對啊?那你前面給的波形怎么剛好相反?我是菜鳥,不太明白,請指教.
我用的是P-MOS不是N-MOS
0
回復
2006-12-29 10:53
@藍色閃電007
還有一個問題,我把MOS管的G極與S極之間的電阻斷開后,在通上輸入電壓,然后就發生了短路情況.這是為什么呢?
你是說驅動電壓呢 還是D極上主電路的電壓呢
0
回復
yuuchuang
LV.2
20
2006-12-29 11:07
@藍色閃電007
我用的是P-MOS不是N-MOS
唉,我果然不行啊,這都沒看出來,呵呵!還有一個問題,為什么你們都愿意用芯片來搭這樣的buck,boost拓撲電路啊?你用的那個是什么芯片?OCP5001我沒搜到它的資料啊!最近我也在做一個很基本的電路,就是用Cuk,就是搞不定,唉,我真是不行啊!能不能指教指教?
0
回復
2006-12-30 17:03
@13510024171
波形的上升沿不好,有可能是IC的直接驅動功率達不到,可以再外加一個驅動電路,增強驅動能力.
13510024171 你什么時候在出現呀
0
回復
lyqq
LV.5
22
2007-01-06 13:58
@藍色閃電007
13510024171你什么時候在出現呀
給你點建意,用看看.....
0
回復
2007-01-06 14:13
@lyqq
給你點建意,用看看.....
R6改成幾K的電阻
0
回復
a364796575
LV.6
24
2011-09-05 10:16
@早安豬八戒
R6改成幾K的電阻
BUCK電路原理是什么
0
回復
omi_liang
LV.3
25
2011-09-05 16:35
樓主的方案有點怪
