全數字化電源控制器產品-LPCS2000B.
LPCS2000B主要提供給各電源生產廠商,配合生產廠商的功率回路部分共同組成數字化電源.
數字化電源控制器是電源的控制中樞,控制電源的輸出及其他行為(如:保護、切換).通過對輸出的控制,可以使電源的輸出滿足各種功能要求(如:恒電壓、恒電流、限流恒壓、恒功率、相位同步等).數字化電源控制器最大的優勢就在于,可以很方便的實現復雜的輸出控制,滿足各種電源日益增長的功能需求.
同時,LPCS2000B作為通用的控制器,可以廣泛應用于各種工業控制系統.
應用方案:
電磁感應加熱電源
電磁感應加熱的方法是使用一個固定頻率的電壓方波,施加到一個感應加熱線圈上,對于不同的電磁感應加熱線圈,有不同的響應特性,則有不同的最佳工作頻率.
本系統使用電源控制器產生固定頻率電壓方波,通過計算機設置電源的工作頻率.每臺設備調試時設定工作頻率,調試后均按設定頻率工作.
接口類型 接口功能 接口方式
輸入 供電電壓前饋 模擬(0-5V)
輸出電流反饋 模擬(0-5V)
輸出電壓反饋 模擬(0-5V)
溫度反饋 模擬(0-5V)
風機狀態反饋 數字(TTL)
外部聯鎖反饋 數字(TTL)
輸出 主繼電器輸出 數字(TTL)
PWM輸出 數字(TTL)
開機狀態輸出 數字(TTL)
告警狀態輸出 數字(TTL)
電磁感應加熱電源
全部回復(46)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167367481.jpg');}" onmousewheel="return imgzoom(this);">

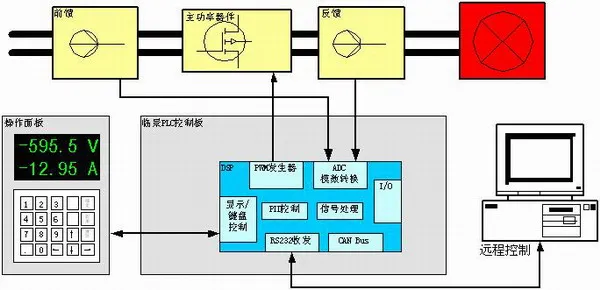

LPCS2000B功能框架圖
0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167367559.jpg');}" onmousewheel="return imgzoom(this);">

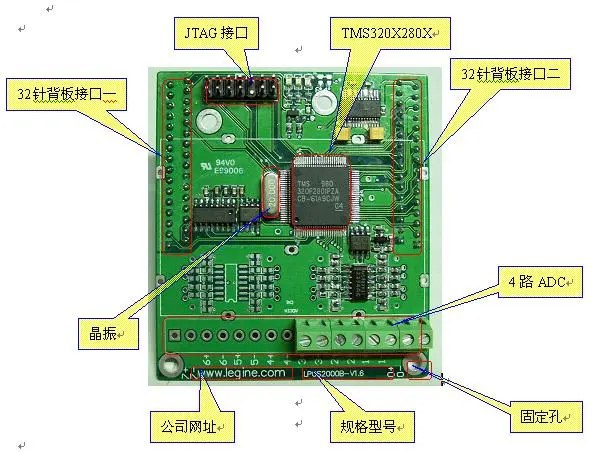

LPCS2000B實物圖
0
回復
@sclegine
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1167367481.jpg');}"onmousewheel="returnimgzoom(this);">LPCS2000B功能框架圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167367660.jpg');}" onmousewheel="return imgzoom(this);">

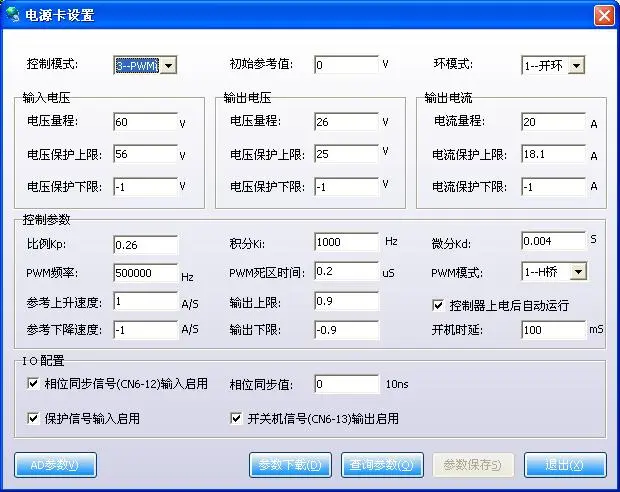

電源卡參數設置
0
回復
LPCS2000B產品特性
? 處理器:100MHz 32Bit DSP with watchdog
? 參數存儲: 512 Bytes EEPROM
? 遠程控制接口:RS232
? PWM頻率:10KHz~500KHz(理論上最高可做到2000KHz)
? PWM模式:全橋、全橋移相、H橋
? ADC采樣:12Bit,雙極性8路,單極性6路
? 控制模式:恒流、恒壓
? 采樣及控制延遲<50us
? 數碼管顯示驅動信號
? 4×5鍵盤驅動信號
? CAN Bus現場總線
? 供電電壓+5V(max. 1A)
? 遠程控制軟件(win98, win2000,winxp)
? 處理器:100MHz 32Bit DSP with watchdog
? 參數存儲: 512 Bytes EEPROM
? 遠程控制接口:RS232
? PWM頻率:10KHz~500KHz(理論上最高可做到2000KHz)
? PWM模式:全橋、全橋移相、H橋
? ADC采樣:12Bit,雙極性8路,單極性6路
? 控制模式:恒流、恒壓
? 采樣及控制延遲<50us
? 數碼管顯示驅動信號
? 4×5鍵盤驅動信號
? CAN Bus現場總線
? 供電電壓+5V(max. 1A)
? 遠程控制軟件(win98, win2000,winxp)
0
回復
@sclegine
LPCS2000B產品特性?處理器:100MHz32BitDSPwithwatchdog?參數存儲:512BytesEEPROM?遠程控制接口:RS232?PWM頻率:10KHz~500KHz(理論上最高可做到2000KHz)?PWM模式:全橋、全橋移相、H橋?ADC采樣:12Bit,雙極性8路,單極性6路?控制模式:恒流、恒壓?采樣及控制延遲
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167462476.jpg');}" onmousewheel="return imgzoom(this);">

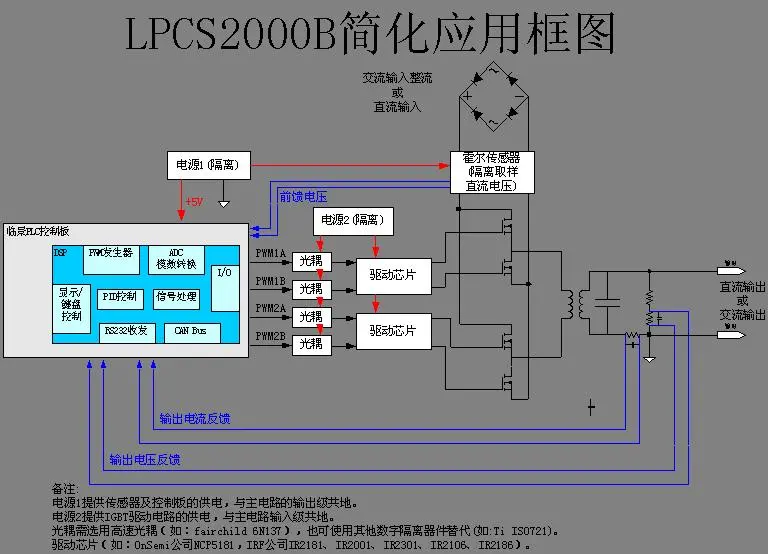

LPCS2000B簡化應用框架圖
0
回復
我們現在的數字化電源控制器LPCS2OOOB,通過產生固定頻率電壓方波,通過計算機設置電源的工作頻率.每臺設備調試時設定工作頻率,調試后均按設定頻率工作.
部分參數:
遠程控制接口:RS232
PWM頻率:10KHz~2000KHz
PWM模式:全橋、全橋移相、H橋
ADC采樣:12Bit,雙極性8路,單極性6路
控制模式:恒流、恒壓
采樣及控制延遲<50us
數碼管顯示驅動信號
QQ: 15870431
郵箱:6411683@sohu.com
部分參數:
遠程控制接口:RS232
PWM頻率:10KHz~2000KHz
PWM模式:全橋、全橋移相、H橋
ADC采樣:12Bit,雙極性8路,單極性6路
控制模式:恒流、恒壓
采樣及控制延遲<50us
數碼管顯示驅動信號
QQ: 15870431
郵箱:6411683@sohu.com
0
回復
@sclegine
我們現在的數字化電源控制器LPCS2OOOB,通過產生固定頻率電壓方波,通過計算機設置電源的工作頻率.每臺設備調試時設定工作頻率,調試后均按設定頻率工作.部分參數:遠程控制接口:RS232PWM頻率:10KHz~2000KHzPWM模式:全橋、全橋移相、H橋ADC采樣:12Bit,雙極性8路,單極性6路控制模式:恒流、恒壓采樣及控制延遲
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168250300.jpg');}" onmousewheel="return imgzoom(this);">

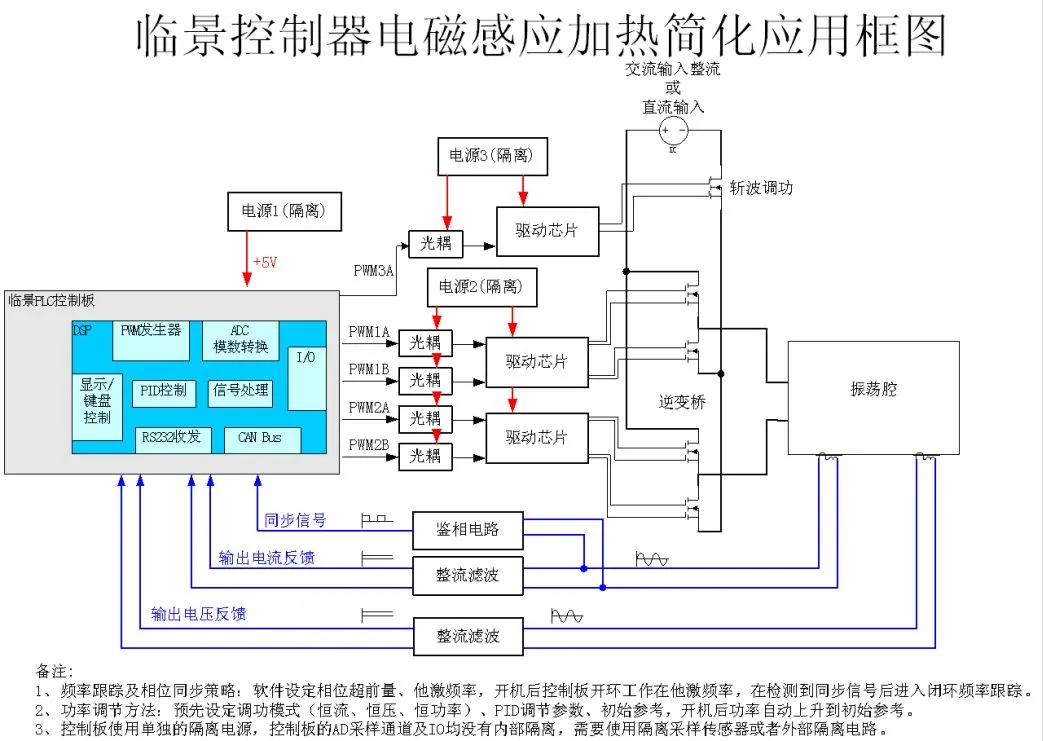

電磁感應加熱電源應用簡化框架圖
0
回復
@sclegine
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1167462476.jpg');}"onmousewheel="returnimgzoom(this);">LPCS2000B簡化應用框架圖

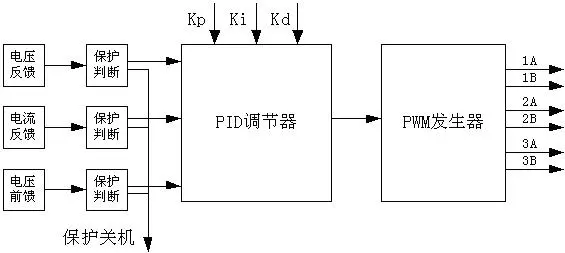

控制框圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168831233.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168831233.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hw1977
在頻率跟蹤及相位同步方面,你的控制器做的如何呢
技術方案
1. 頻率跟蹤
通過逆變橋提供對稱整齊的方波信號,并通過實時調整開關周期實現諧振頻率跟蹤.
開機前先通過PC軟件進行如下設置:
l 設定初始頻率及頻率跟蹤范圍(如:50Khz和1KHz~100KHz)
l 設定死區時間(如:2.5us)
l 設定PWM傳導延遲時間(隔離器件傳導延遲和驅動電路傳導延遲,如:0.24us)
開機后,以初始頻率發出PWM,并在PWM發出的第二個周期對同步信號進行判斷,如果連續三個周期未接收到有效的同步信號,則封鎖PWM信號,并關機.
當接收到有效的同步信號后,根據同步信號的相位差調整下一周期的PWM頻率(相位差>0,減小PWM頻率;相位差<0,增大PWM頻率),逐周期的調整PWM頻率,實現精確的頻率跟蹤(誤差小于1us).
設備調試時,可改變PWM傳導延遲時間來滿足實際的各種相位需求.
2. 功率調節
先通過PC軟件進行如下設置:
l 待機平均阻抗(當平均阻抗大于此值時,判斷為無工件待機狀態)
l 待機參考工作點,參考工作點
開機,工作狀態下可以修改以下設置:
l 調功模式(恒功率、限電壓恒電流、限電流恒電壓)
l 參考工作點(功率、電壓、電流)
具體解決方案,請見:
http://bbs.dianyuan.com/topic/136994
1. 頻率跟蹤
通過逆變橋提供對稱整齊的方波信號,并通過實時調整開關周期實現諧振頻率跟蹤.
開機前先通過PC軟件進行如下設置:
l 設定初始頻率及頻率跟蹤范圍(如:50Khz和1KHz~100KHz)
l 設定死區時間(如:2.5us)
l 設定PWM傳導延遲時間(隔離器件傳導延遲和驅動電路傳導延遲,如:0.24us)
開機后,以初始頻率發出PWM,并在PWM發出的第二個周期對同步信號進行判斷,如果連續三個周期未接收到有效的同步信號,則封鎖PWM信號,并關機.
當接收到有效的同步信號后,根據同步信號的相位差調整下一周期的PWM頻率(相位差>0,減小PWM頻率;相位差<0,增大PWM頻率),逐周期的調整PWM頻率,實現精確的頻率跟蹤(誤差小于1us).
設備調試時,可改變PWM傳導延遲時間來滿足實際的各種相位需求.
2. 功率調節
先通過PC軟件進行如下設置:
l 待機平均阻抗(當平均阻抗大于此值時,判斷為無工件待機狀態)
l 待機參考工作點,參考工作點
開機,工作狀態下可以修改以下設置:
l 調功模式(恒功率、限電壓恒電流、限電流恒電壓)
l 參考工作點(功率、電壓、電流)
具體解決方案,請見:
http://bbs.dianyuan.com/topic/136994
0
回復
@sclegine
技術方案1.頻率跟蹤通過逆變橋提供對稱整齊的方波信號,并通過實時調整開關周期實現諧振頻率跟蹤.開機前先通過PC軟件進行如下設置:l設定初始頻率及頻率跟蹤范圍(如:50Khz和1KHz~100KHz)l設定死區時間(如:2.5us)l設定PWM傳導延遲時間(隔離器件傳導延遲和驅動電路傳導延遲,如:0.24us)開機后,以初始頻率發出PWM,并在PWM發出的第二個周期對同步信號進行判斷,如果連續三個周期未接收到有效的同步信號,則封鎖PWM信號,并關機.當接收到有效的同步信號后,根據同步信號的相位差調整下一周期的PWM頻率(相位差>0,減小PWM頻率;相位差
這樣看來,相當不錯哈
給我發份具體資料,謝謝
hw1977@tom.com
給我發份具體資料,謝謝
hw1977@tom.com
0
回復

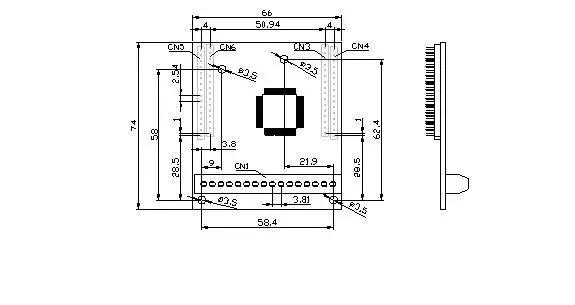

LPCS2000B物理接口及尺寸
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169438800.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169438800.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sclegine
LPCS2000B物理接口及尺寸[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1169438800.jpg');}"onmousewheel="returnimgzoom(this);">
有樣品供應嗎?TEL:13132749017(梧州)ENAL:JJ78_88@QQ.COM
0
回復
@sclegine
你所要求的具體功能及應用領域請明確告知,頻率跟蹤及相位同步功能本控制器已經具備.
LPCS2000B

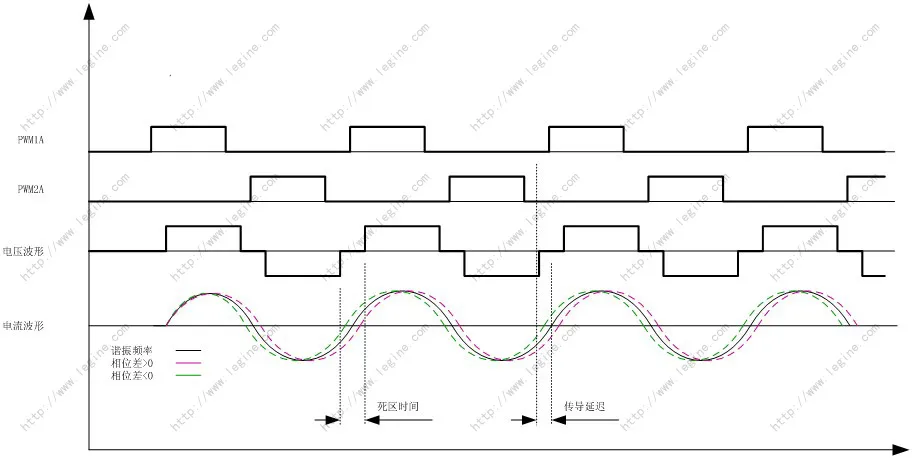

頻率跟蹤波行圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173069816.jpg');}" onmousewheel="return imgzoom(this);">
頻率跟蹤波行圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173069816.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@sclegine
LPCS2000B頻率跟蹤波行圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/51/1173069816.jpg');}"onmousewheel="returnimgzoom(this);">
上面波形應該是設計的理想波形,實際工作時,電壓波形不是這樣的.由于有吸收回路電容和模塊以及電路間的雜散分布電容、分布電感的影響,電壓波形呈梯形,并不是上下位置錯開的矩形波.
