論壇里面有RCC工作原理分析!很詳細的!找找看吧兄弟

嘿嘿,你這款RCC電路有點點小問題
1:做通款電壓段,會出現高低壓過功率點相差太多
2:有下偏電阻效率偏低
3:空載是間隙振蕩不易調,功耗難降.
4:不適合做充電器,做V/I特性曲線時效果不好.例如1V左右輸出電流大(好象會)
RCC電路這論壇到處是,你可以找找

我看過了,我現在就是不理解光藕反饋部分的工作原理.
TO:zcmfly
我就是想做充電器,你的講解太深奧了,能不能詳細解釋一下?多謝了!

人家要做+5VSB的呀?一般說來應該不是充電器了吧

你可以參考我發的貼(七天成為RCC高手),里面有詳細講解原理
我以前也是用那些東東上路的.
沒注意是+5VSB電路.呵,但待機功耗和效率是每個電源都要面對的
問題.

呵,閑來無事,來灌灌水．打字真累~
講一個周期．上電時,VIN通過R51對C52充電,當C52電壓充至Q6閥值電壓時,Q6微導通,輔助繞組感應上正下負電壓,(感應電壓為初級與輔助繞組匝比．)此電壓通過R52,C52對Q6GATE供電,一個正反饋過程使得Q6飽和導通．此時變壓器儲能．與此同時時RX電流增大(RX為MOS管下偏電阻,圖紙看不清),當RX電壓足夠大時,(一般0．7V左右)C54充電至Q5導通電壓,Q5微導通,MOS管IB被分流,當Ib電流減小,不足以滿足Q6飽和條件時,Q6進入放大區,經過一個正反饋過程,Q5進入飽和區,Q6進入截止區．此時變壓器向輸出釋放能量．輸出建立電壓.
光耦于第二個周期參與穩壓工作,請自行分析．
分析重點主要看C54的充放電回路
1:RCC工作后斷開R51,電路工作正常,說明R51只參與前幾個周期工作．
2:當空載時C54電壓>0．7V維持時間長時,電路出現間隙振蕩
間隙振蕩頻率一般由R51*C52的時間常數決定頻率越小,功耗會小些,但不能有異音．
3:過功率點問題:例如90V時5V能帶2A,264V時5V能帶3A,這個充電器上不能允許的,此線路無高低壓補償線路,因此不行.

zcmfly老兄果然是高手!解釋的這么詳細,多謝老兄!
不過老兄好像將Q5和Q6弄混了?我再研究研究!
Thinks

如何才能加上“高低壓補償線路”呢?

Q5與Q6是筆誤啦﹐因?yàn)樗fQ6gate.因?yàn)镼5才是mosfet,才有g(shù)ate,不然的話他會說base.因?yàn)镼6是不mosfet.

為什么網齡必須大于50才能給好評?

Zcmfly 老兄:還需要你詳細解釋“高低壓補償線路”方面的知識,如何加上“高低壓補償線路”?多謝!

在電源網貼圖太麻煩.溝通太慢.假如你有案子有做或技術交流的話．用別的P-P的方式吧.如QQ之類效果會好些,快些．我的QQ:526584110.驗證時請注明你的網名．

多謝 zcmfly 的講解,我希望和你聯系!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168940978.jpg');}" onmousewheel="return imgzoom(this);">

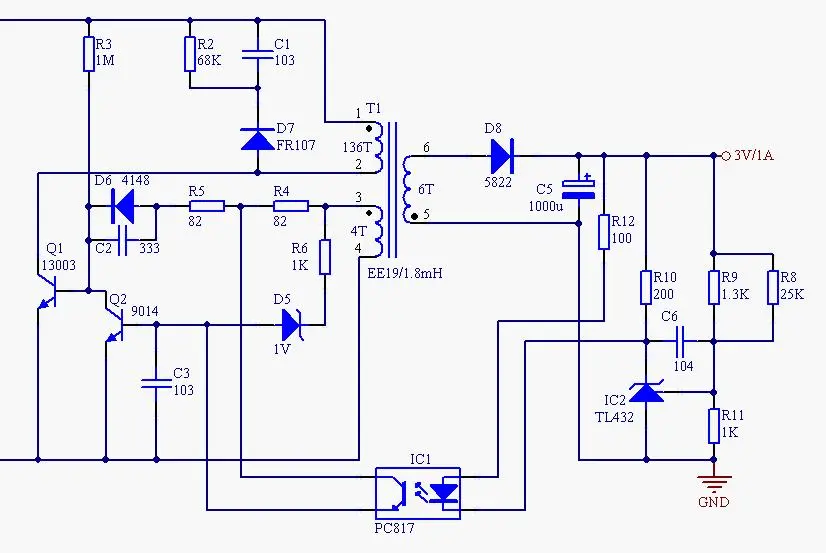

請問大俠:
1、圖中保護電路是如何動作的?
2、光耦為什么接在R4、R5中點?
3、R4,R5,C2怎樣取值?為什么我的RCC在C2上并個4148就給我炸雞?
4、C3、D5、R6應是影響保護點的關鍵元件吧,又該如何取值呢?
5、這個變壓器的參數??dianyuan網上很多人討論小功率RCC,都沒什么定論啊,能驗證這個變壓器的計算方法嗎?
