問一個TL431的問題,謝謝指教
可調精密穩壓器TL431在資料上介紹利用兩個外部電阻可設定2.5~36V的任何基準電壓值,那么如果用它和光耦用與反饋環路的話比例電阻怎么選?例如5V輸出的話,兩個比例電阻取同樣的值,則TL431的基準端電壓就為2.5V并以此對輸出進行調節,那么如果是24V輸出呢?兩個比例電阻怎么取?可否也取阻值一樣?還是仍按保證基準端電壓為2.5V來計算兩個電阻值?
問一個TL431的問題,謝謝指教
全部回復(45)
正序查看
倒序查看
@jackey
tl431用TL431做放大器時,負載調整率與輸出電流、分壓電阻、tl431的吸收電路有關.請問你的基準端分壓電阻是多少,吸收電路是那種?我做的24V電源負載調整率可達到1%的精度.至于線性調整率與前極控制有關.
我第一次做電源,還望多多指點
由于是24V輸出,我的比例電阻設定為R3為5K R4為43K 這樣保證了431的基準電壓為2.5V,然后在431的K V間并了一107nF的電容1064812141.sch
由于是24V輸出,我的比例電阻設定為R3為5K R4為43K 這樣保證了431的基準電壓為2.5V,然后在431的K V間并了一107nF的電容1064812141.sch
0
回復
@xiaof
謝謝我做了一電源,用TOP223Y的管子,反饋繞組12V,輸出24V,用TL431和PC817反饋調節,TL431基準端保持2.5V,可是電源調整率和負載調整率都很差,能指點一下么?
用431 做大電壓輸出
我想,用431做電壓的輸出的基準的話,如果整個賄賂沒有做好,包含 防止431震蕩的部分沒有做好的話,那么輸出一定不穩定,在不同的帶負載的條件下也很有差別
用249的時候,不注意一樣會出現這種問題,
最好測量一下A R端的波形
可以參考PI那本厚厚的書10章的一些資料,雖然有部分不是很準確,但是參考一下還是可以的.
我想,用431做電壓的輸出的基準的話,如果整個賄賂沒有做好,包含 防止431震蕩的部分沒有做好的話,那么輸出一定不穩定,在不同的帶負載的條件下也很有差別
用249的時候,不注意一樣會出現這種問題,
最好測量一下A R端的波形
可以參考PI那本厚厚的書10章的一些資料,雖然有部分不是很準確,但是參考一下還是可以的.
0
回復
@censtar
用431做大電壓輸出我想,用431做電壓的輸出的基準的話,如果整個賄賂沒有做好,包含防止431震蕩的部分沒有做好的話,那么輸出一定不穩定,在不同的帶負載的條件下也很有差別用249的時候,不注意一樣會出現這種問題,最好測量一下AR端的波形可以參考PI那本厚厚的書10章的一些資料,雖然有部分不是很準確,但是參考一下還是可以的.
相關電阻電容的計算
問一個問題:

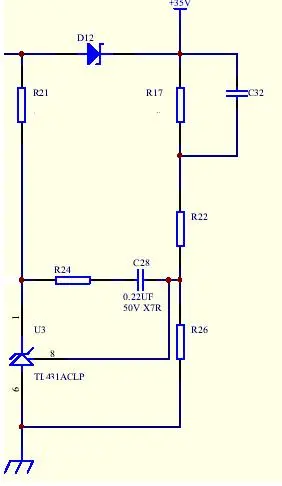

除了比例電阻用于控制電壓以外,圖中的(R24,C28), (R17,C32)是如何計算的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1064889317.jpg');}" onmousewheel="return imgzoom(this);">
問一個問題:
除了比例電阻用于控制電壓以外,圖中的(R24,C28), (R17,C32)是如何計算的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1064889317.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xiaof
我第一次做電源,還望多多指點由于是24V輸出,我的比例電阻設定為R3為5KR4為43K這樣保證了431的基準電壓為2.5V,然后在431的KV間并了一107nF的電容1064812141.sch
tl431
配比阻值過大.基準端對地的電阻一般選擇2.5K左右合適.譬如,R3=2.7K,根據公式2.5/R3=24/(R3+R4)可得R4=23K.根據實際情況R3=2K+1K電位器,R4可選22K或24K.另外,電容吸收過大,致使一部分信號被濾掉,可選擇100nF或220nF.TL431的K極電阻選擇0.56-1K,以保證工作電流在40mA.這樣,可使負載調整率達到1%以上.
配比阻值過大.基準端對地的電阻一般選擇2.5K左右合適.譬如,R3=2.7K,根據公式2.5/R3=24/(R3+R4)可得R4=23K.根據實際情況R3=2K+1K電位器,R4可選22K或24K.另外,電容吸收過大,致使一部分信號被濾掉,可選擇100nF或220nF.TL431的K極電阻選擇0.56-1K,以保證工作電流在40mA.這樣,可使負載調整率達到1%以上.
0
回復
@yhnl
相關電阻電容的計算問一個問題:除了比例電阻用于控制電壓以外,圖中的(R24,C28),(R17,C32)是如何計算的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1064889317.jpg');}"onmousewheel="returnimgzoom(this);">
這位兄臺,問個別的問題
你是怎么把PROTEL的圖弄上來的?謝謝
你是怎么把PROTEL的圖弄上來的?謝謝
0
回復
@yhnl
相關電阻電容的計算問一個問題:除了比例電阻用于控制電壓以外,圖中的(R24,C28),(R17,C32)是如何計算的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1064889317.jpg');}"onmousewheel="returnimgzoom(this);">
這幾個參數要從電路的整體穩定性來考慮
把整個電源電路作為一個系統,然后選擇這些參數來保證穩定,如果你的電路是工作在電流連續模式的話,可以用狀態平均法做小信號分析.用較簡單的bode圖,做穩定分析咯.不過真正做起來,不怎容易哦.
把整個電源電路作為一個系統,然后選擇這些參數來保證穩定,如果你的電路是工作在電流連續模式的話,可以用狀態平均法做小信號分析.用較簡單的bode圖,做穩定分析咯.不過真正做起來,不怎容易哦.
0
回復
@yhnl
相關電阻電容的計算問一個問題:除了比例電阻用于控制電壓以外,圖中的(R24,C28),(R17,C32)是如何計算的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1064889317.jpg');}"onmousewheel="returnimgzoom(this);">
調整反饋深度
調整反饋深度用,至于C32是用來調整瞬態響應的.
調整反饋深度用,至于C32是用來調整瞬態響應的.
0
回復
@yhnl
發貼時有粘貼如同EMAIL的附件粘貼
粘貼?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1066010068.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1066010068.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tiger武
看我的圖1066012888.ddb這是我在公司做的一個輸出為24V的FLYBACK的后半部分,由于保密的原因,只貼出一部分圖,你可以試一下,你的圖有不少不正確的!

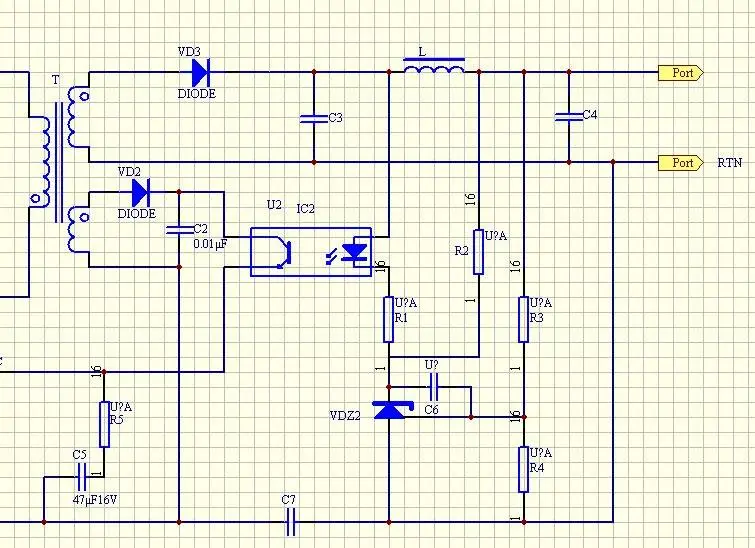

傳了我的圖,大家指正一下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1066014483.jpg');}" onmousewheel="return imgzoom(this);">
此電路輸出24V 穩不住呀
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1066014483.jpg');}" onmousewheel="return imgzoom(this);">
此電路輸出24V 穩不住呀
