8KW以上的感應加熱器的諧振電容應該選擇什么類型的電容?
我們用普通的BM電容做到6KW 在8KW的時候因該采用什么類型的電容呢?
8KW以上的感應加熱器的諧振電容應該選擇什么類型?
全部回復(23)
正序查看
倒序查看
@xkw1
多少頻率?線盤多少電感?啥電路?

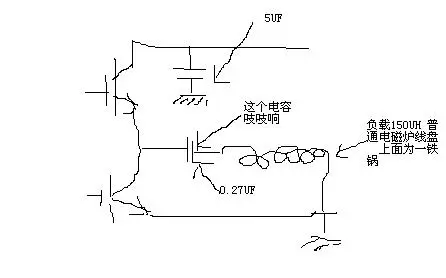

頻率25K左右 線盤電感150UH 電容 為0.27UF 半橋電路!工作電壓AC220V 電流 7A!剛開始工作時還好,不到一分種,諧振點燃“吱吱”響起來了!不敢多試,趕緊拔電源!換了幾個電容 ,都一樣!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1547231195204676.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1547231195204676.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@alala
頻率25K左右線盤電感150UH 電容為0.27UF 半橋電路!工作電壓AC220V 電流7A!剛開始工作時還好,不到一分種,諧振點燃“吱吱”響起來了!不敢多試,趕緊拔電源!換了幾個電容 ,都一樣![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1547231195204676.jpg');}"onmousewheel="returnimgzoom(this);">
上面諧振點燃 應該是諧振電容 ,智能ABC 輸入,老出錯!
0
回復
@alala
頻率25K左右線盤電感150UH 電容為0.27UF 半橋電路!工作電壓AC220V 電流7A!剛開始工作時還好,不到一分種,諧振點燃“吱吱”響起來了!不敢多試,趕緊拔電源!換了幾個電容 ,都一樣![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1547231195204676.jpg');}"onmousewheel="returnimgzoom(this);">
電容器質量有問題.你是用的那里的電容
0
回復
@cj12379
電容器質量有問題.你是用的那里的電容
也是 電磁爐上拆的,0.27的 哪家生產的不知道!尋思,應該是電容的極限參數跟電路結構不合理!原來是單管IGBT 并聯諧振,電容 電感均通過高頻電流,電容的負擔輕得多,畢竟,電容里面是鍍鋁薄膜啊!電流有限!而串聯諧振,則,所有電流全部從電容上經過,電容吃不消啊!事實證明,電容用一會后發熱,有點燙!解決途徑只有改成并聯諧振,或者定做大電流高耐壓的高頻電容,還要注意散熱!
0
回復
@alala
也是電磁爐上拆的,0.27的 哪家生產的不知道!尋思,應該是電容的極限參數跟電路結構不合理!原來是單管IGBT并聯諧振,電容電感均通過高頻電流,電容的負擔輕得多,畢竟,電容里面是鍍鋁薄膜啊!電流有限!而串聯諧振,則,所有電流全部從電容上經過,電容吃不消啊!事實證明,電容用一會后發熱,有點燙!解決途徑只有改成并聯諧振,或者定做大電流高耐壓的高頻電容,還要注意散熱!
你電流并不是很大,只要電容質量好就可以了.鍍鋁的薄膜過電流能力也是可以的.主要是民用電磁爐上的電容器實在是不敢恭維.
0
回復
@alala
頻率25K左右線盤電感150UH 電容為0.27UF 半橋電路!工作電壓AC220V 電流7A!剛開始工作時還好,不到一分種,諧振點燃“吱吱”響起來了!不敢多試,趕緊拔電源!換了幾個電容 ,都一樣![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1547231195204676.jpg');}"onmousewheel="returnimgzoom(this);">
電容過電流不足,再換下去效果只會是一樣的.
0
回復
@alala
試驗的時候發現,諧振電容有 “吱吱”的聲音!前輩能否告訴我是什么回事呢!
產生吱吱有兩種可能:
第一種可能就是本身電容熱處理的不好,電容器內部介質在諧振的情總下,兩極這間相互的抖動.
第二種可能就是有自愈性.自愈產生的吱吱聲,<一般廠家在出廠都有耐壓檢測,產生這種可能性的前題是你可能超出電容有效電壓在工作.>如果持續幾分鐘,電容就會發熱,而裂開.
其實正常的吱吱聲是可以存在的,<你看民用電磁爐哪一臺電磁爐不都有吱吱聲>關健是在半個鐘內電容器溫度達到平衡.基本用是不存在問題了.
第一種可能就是本身電容熱處理的不好,電容器內部介質在諧振的情總下,兩極這間相互的抖動.
第二種可能就是有自愈性.自愈產生的吱吱聲,<一般廠家在出廠都有耐壓檢測,產生這種可能性的前題是你可能超出電容有效電壓在工作.>如果持續幾分鐘,電容就會發熱,而裂開.
其實正常的吱吱聲是可以存在的,<你看民用電磁爐哪一臺電磁爐不都有吱吱聲>關健是在半個鐘內電容器溫度達到平衡.基本用是不存在問題了.
