就TOP一個經典電路的TL431的一些問題我的一些看法!請大家一起來談?wù)?
談?wù)凾L431外圍電路(控制回路的)一些疑問!
就TOP一個經典電路的TL431的一些問題我的一些看法!請大家一起來談?wù)?
全部回復(28)
正序查看
倒序查看
@king-騎士
疑問一:1N4148電路中有什么作用.C10干什么用的?C9與R8的值是不是有一定的關系.怎么確定關系?我等會把我設計的TL431外圍電路發上來.大家看看這樣的設計與經典路有什么不一樣!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098887160.jpg');}" onmousewheel="return imgzoom(this);">

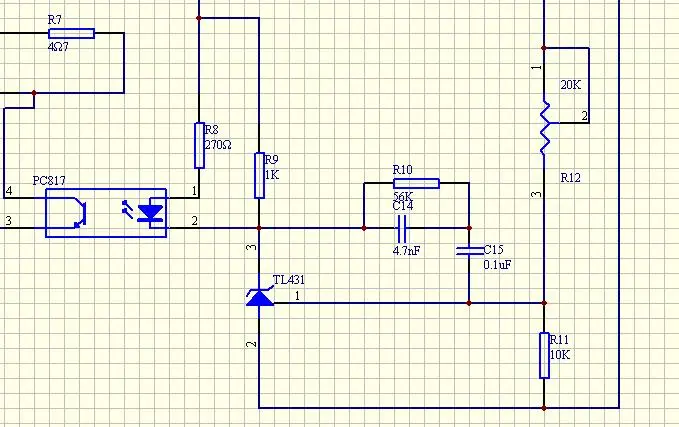

這是我的實際電路的TL431的外圍電路.
請大家就這兩個電路談?wù)凾L431的一些問題.
等待你的回答.謝謝!
0
回復
@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098887160.jpg');}"onmousewheel="returnimgzoom(this);">這是我的實際電路的TL431的外圍電路.請大家就這兩個電路談?wù)凾L431的一些問題.等待你的回答.謝謝!
這個很簡單嘛,討論過好多次了,你去前面的論壇里看一下吧
0
回復
@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098887160.jpg');}"onmousewheel="returnimgzoom(this);">這是我的實際電路的TL431的外圍電路.請大家就這兩個電路談?wù)凾L431的一些問題.等待你的回答.謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098967319.jpg');}" onmousewheel="return imgzoom(this);">
大家看看我畫紅線的地方作用
我的理解是他可以雙重濾波.
但具體是什么回事我不明白.
大家對這部分電路給解釋一下.謝謝1
0
回復
@king-騎士
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/22/1098967319.jpg');}"onmousewheel="returnimgzoom(this);">大家看看我畫紅線的地方作用我的理解是他可以雙重濾波.但具體是什么回事我不明白.大家對這部分電路給解釋一下.謝謝1
這幾個元件不是軟啟動用的,軟啟動由接在TOP的S-C腳之間電阻電容決定的,R10,C14.C15是決定誤差放大器的頻率響應,是作頻率補償用吧!
0
回復
@king-騎士
沒看懂.請?jiān)敿?xì)介紹.
R12C15形成一個在原點的極點,用于提升低頻增益,來壓制低頻(100Hz)紋波和提高輸出調整率,即靜態誤差,R10C15形成一個零點,來提升相位,要放在帶寬頻率的前面來增加相位裕度,具體位置要看其余功率部分在設計帶寬處的相位是多少,R10C15的頻率越低,其提升的相位越高,當然最大只有90度,但其頻率很低時低頻增益也會減低,一般放在帶寬的1/5初,約提升相位78
0
回復
@榮創電源技術
R12C15形成一個在原點的極點,用于提升低頻增益,來壓制低頻(100Hz)紋波和提高輸出調整率,即靜態誤差,R10C15形成一個零點,來提升相位,要放在帶寬頻率的前面來增加相位裕度,具體位置要看其余功率部分在設計帶寬處的相位是多少,R10C15的頻率越低,其提升的相位越高,當然最大只有90度,但其頻率很低時低頻增益也會減低,一般放在帶寬的1/5初,約提升相位78
原點極點,零點!
低頻增益!
相位裕度!
得再回去看看書理解樓上大蝦的理論.
謝!
低頻增益!
相位裕度!
得再回去看看書理解樓上大蝦的理論.
謝!
0
回復
@榮創電源技術
R12C15形成一個在原點的極點,用于提升低頻增益,來壓制低頻(100Hz)紋波和提高輸出調整率,即靜態誤差,R10C15形成一個零點,來提升相位,要放在帶寬頻率的前面來增加相位裕度,具體位置要看其余功率部分在設計帶寬處的相位是多少,R10C15的頻率越低,其提升的相位越高,當然最大只有90度,但其頻率很低時低頻增益也會減低,一般放在帶寬的1/5初,約提升相位78
R10與c15所構成的電流的頻率怎么算呀?謝謝你的回復.很不錯的
0
回復
@榮創電源技術
R12C15形成一個在原點的極點,用于提升低頻增益,來壓制低頻(100Hz)紋波和提高輸出調整率,即靜態誤差,R10C15形成一個零點,來提升相位,要放在帶寬頻率的前面來增加相位裕度,具體位置要看其余功率部分在設計帶寬處的相位是多少,R10C15的頻率越低,其提升的相位越高,當然最大只有90度,但其頻率很低時低頻增益也會減低,一般放在帶寬的1/5初,約提升相位78
學習了，Mark！
