手機座充電流小是什么原因?
我買了個手機座充,要依靠手機原裝充電器充電,座充實際上只包含LM358,TL431和S8050三個主要原件,運放是用來判斷電池是否充滿的(就是控制亮紅燈還是綠燈),TL431控制三極管基極應該是個穩壓電路,問題是原裝座充可以輸出900ma電流,怎么通過8050后就只有170ma的電流了,問問怎么可以把三極管輸出電流改大
全部回復(15)
正序查看
倒序查看
@jackychen1979

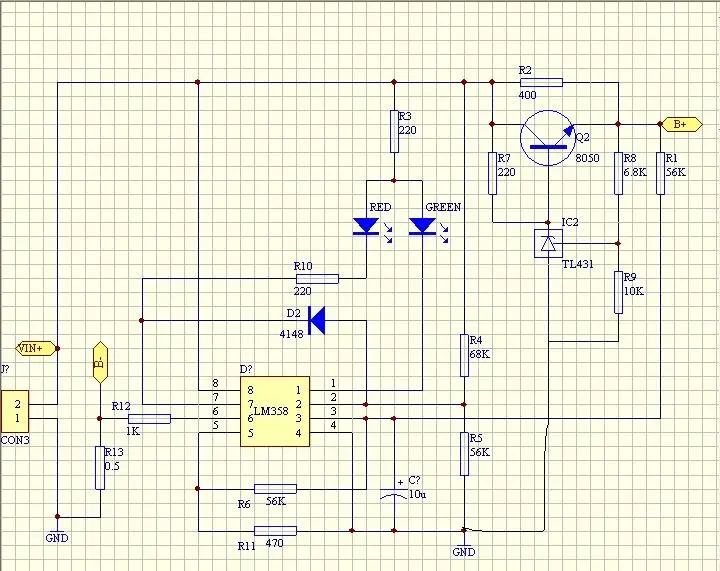

畫個圖上來分析一下
我把R7從220改到了51歐姆,充電電流增大到了250ma,但隨著輸出電壓逐漸升高,電流又慢慢變小了,應該是TL431K腳電壓升高了,使得R7上的電流變小,三極管輸出電流變小,但是怎么控制TL431 K腳的電壓呢
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1170129189.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1170129189.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zzysccd
我把R7從220改到了51歐姆,充電電流增大到了250ma,但隨著輸出電壓逐漸升高,電流又慢慢變小了,應該是TL431K腳電壓升高了,使得R7上的電流變小,三極管輸出電流變小,但是怎么控制TL431K腳的電壓呢[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1170129189.jpg');}"onmousewheel="returnimgzoom(this);">
這是一個恒壓充電電路,他的電流本來就會隨著電池的電壓升高而降低,電流最大受到輸入電壓和R12電阻的限制
0
回復
@zzysccd
我把R7從220改到了51歐姆,充電電流增大到了250ma,但隨著輸出電壓逐漸升高,電流又慢慢變小了,應該是TL431K腳電壓升高了,使得R7上的電流變小,三極管輸出電流變小,但是怎么控制TL431K腳的電壓呢[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/49/1170129189.jpg');}"onmousewheel="returnimgzoom(this);">
http://bbs.dianyuan.com/topic/70945串聯穩壓,您現在用的是NPN的調整管,內阻大,當然帶能力差.照這個貼子的思路改一下,用PNP的管子就完全不一樣了.
0
回復
@cary.chen
理論是把R13減小就可以提高充電電流,但隨之而來的確是更大的問題:1.8050無法承受過大的電流,在電流過大后將發熱,導致永久怕?lián)p壞.2.R7減小只能小量的提高輸出電流.3.隨著電壓的上升,電流慢慢減小是正常的,因為從恒流充電到恒壓充電必需這樣,如果你有意把輸出電壓提高,那么將對電池產生破壞,因為電池的充電電壓是不能超過4.2V的.
謝謝,我不能理解的的問題是
1:TL431陰極電壓是怎么確定的,如果能略降低431陰極電壓,那流過R7的電流可以大點,也就可以增大8050的電流
2:我覺得R13只是提供一個取樣電壓和lm358的5腳電壓比較,判斷是否充滿(就是紅燈亮不亮),為什么改R13可以增大充電電流
1:TL431陰極電壓是怎么確定的,如果能略降低431陰極電壓,那流過R7的電流可以大點,也就可以增大8050的電流
2:我覺得R13只是提供一個取樣電壓和lm358的5腳電壓比較,判斷是否充滿(就是紅燈亮不亮),為什么改R13可以增大充電電流
