暈!沒人幫忙!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098930301.jpg');}" onmousewheel="return imgzoom(this);">

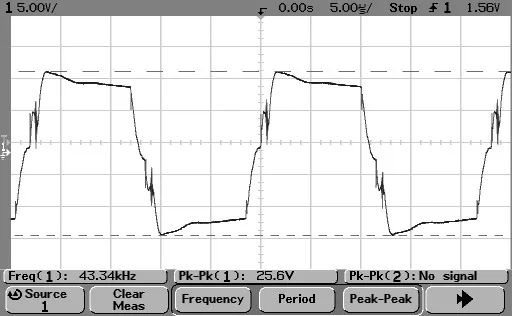

這是未接電流內環,相當于是最大的占空比時的一個驅動變壓器初級線圈的波形!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098930354.jpg');}" onmousewheel="return imgzoom(this);">

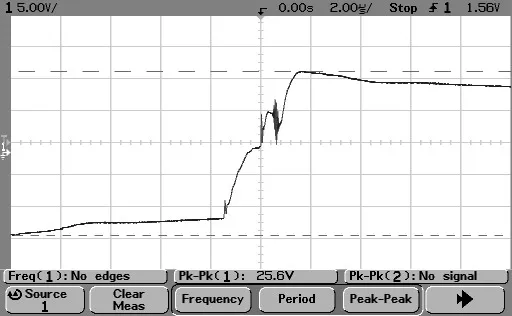

上升沿放大
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098930390.jpg');}" onmousewheel="return imgzoom(this);">

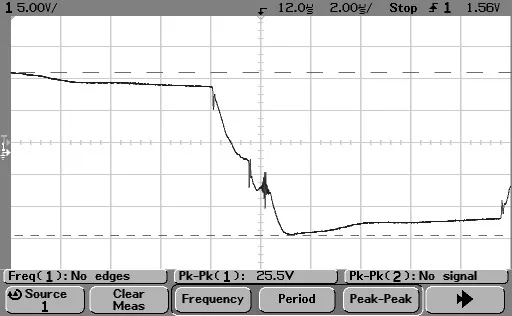

下降沿放大

測量MOSFET  G、S端的圖形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098930559.jpg');}" onmousewheel="return imgzoom(this);">
放大其中的畸變部分

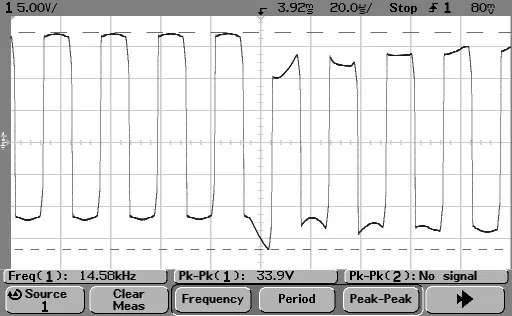

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098930607.jpg');}" onmousewheel="return imgzoom(this);">

未接反饋環是以上部分的圖形,由于設計原因輸出電壓為65V,接上饋環后電壓降為47V,可是在測量波形時發現波形發生了很大的變化,同時變壓器吱吱聲變大.
驅動變壓器初級線圈波形:

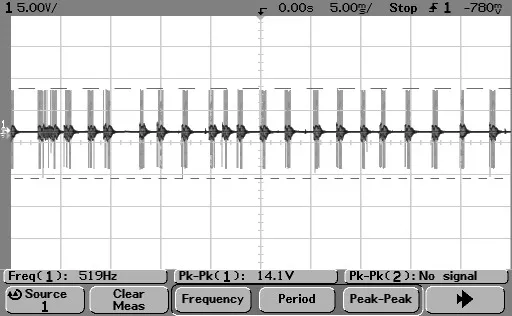

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098930988.jpg');}" onmousewheel="return imgzoom(this);">
放大

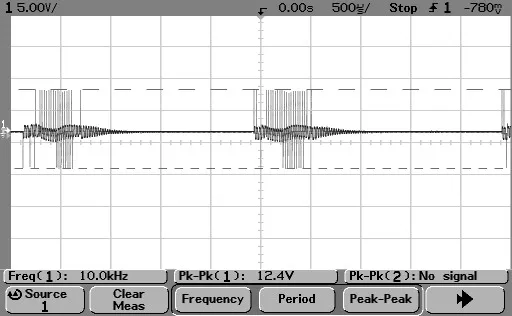

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098931068.jpg');}" onmousewheel="return imgzoom(this);">
再放大

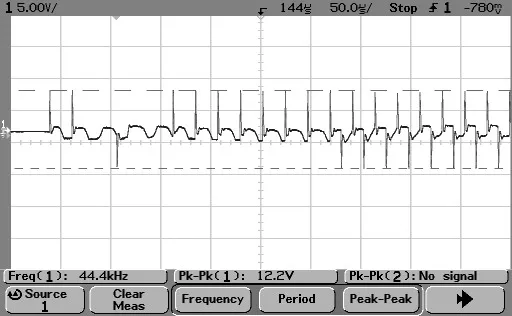

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1098931163.jpg');}" onmousewheel="return imgzoom(this);">

你有100歐姆,100pF的試一下!

顯然100om的電阻太小了﹐妳看妳的圖﹐它已經足夠吸收妳的突波﹐但是已經小的吸收了太多能量
而且妳這電路問題還不少﹐都沒有出現余震了﹐說明現在變壓器已經有接近飽和的危險﹒
變壓器發聲應該是妳控制回路出現震蕩了

還有誰能幫忙呀?

謝謝上面的兩位大俠,我改一下看看
改動一下,有所改善,好象不太象這兒問題!

初級線圈的R、C值怎么計算?

根據你上面說的現象,同我以前做電路遇到的一樣.從兩方面考慮下:一、變壓器設計有問題;二、反饋網絡的速率(可能占主要).從波形上看,電源是處于不連續工作狀態.另外你是用什么做控制芯片?如需進步說明問題所在,請附圖紙.

用的是3846

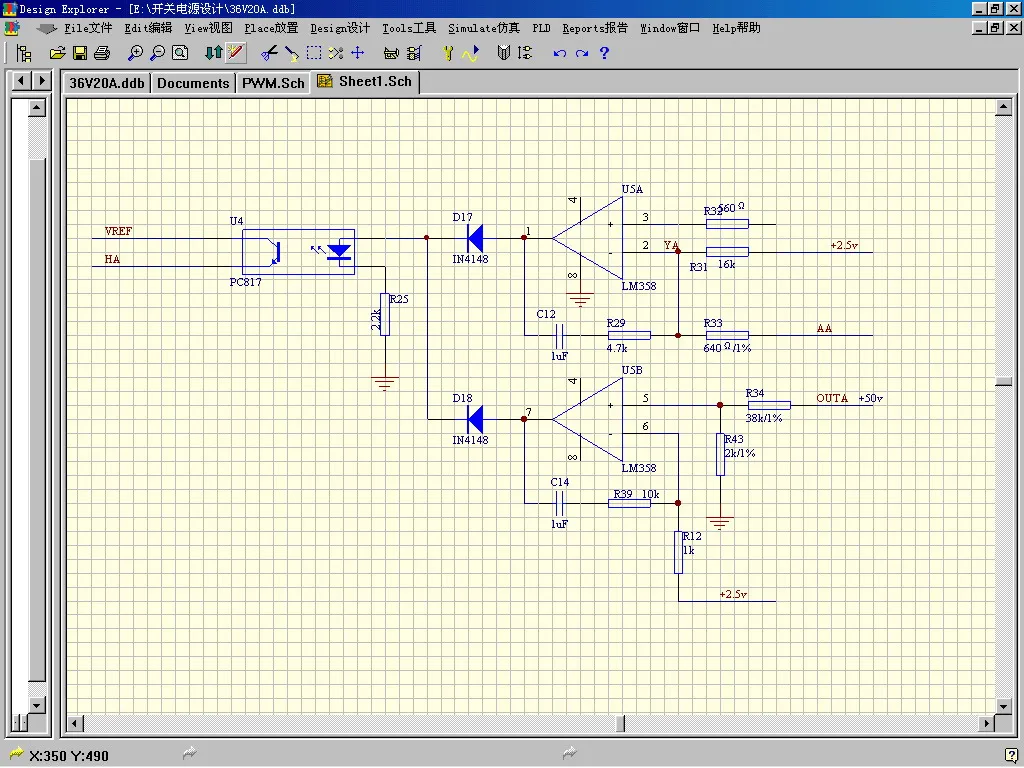

饋環電路圖為:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1099074536.jpg');}" onmousewheel="return imgzoom(this);">
因為做的是充電器,U5A是穩流用,U5B是過壓保護用.
我的U5器件的積分速率嗎?
我用104、103更換了C14,結果變壓器的聲音更響,圖形更糟還是105最好

希望大家還是能幫我解決一些實際的問題!

一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一
一一一一一一一一一一一一一一一一一一一一一一一鼎鼎鼎鼎鼎鼎鼎鼎鼎一
一一一一一一一一一一一一一一一一一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一
一一一一一一一一一一一一一一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一
一一一一一一一一一一鼎鼎鼎鼎一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一一一
一一一一一一一鼎鼎鼎鼎鼎鼎鼎一鼎鼎鼎一一鼎鼎鼎鼎鼎一一一一一一一一
一一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一一鼎鼎鼎鼎一一一一一一一一一
鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一一鼎鼎鼎鼎一一一一一一一一一
鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一一一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一
鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一
一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一鼎鼎鼎鼎鼎鼎一一一鼎鼎鼎鼎鼎鼎鼎一
一一一一一一一鼎鼎鼎鼎一一一一一鼎鼎鼎鼎一一一一一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一一鼎鼎一一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一一鼎鼎鼎鼎一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一一鼎鼎鼎鼎一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一一鼎鼎鼎一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一一鼎鼎鼎一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一鼎鼎鼎鼎一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一鼎鼎鼎鼎一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一鼎鼎鼎鼎一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎鼎一鼎鼎鼎鼎一一鼎鼎鼎鼎鼎一一
一一一一一一一鼎鼎鼎鼎一一一一鼎鼎鼎一一鼎鼎鼎鼎一一鼎鼎鼎鼎鼎一一
一鼎鼎一一一鼎鼎鼎鼎鼎一一一一鼎鼎鼎一一鼎鼎鼎一一一鼎鼎鼎鼎鼎一一
一鼎鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一鼎鼎一一鼎鼎一一一一鼎鼎鼎鼎鼎一一
一一鼎鼎鼎鼎鼎鼎鼎鼎鼎一一一一一一一一鼎鼎鼎一一一一一鼎鼎鼎鼎一一
一一一一鼎鼎鼎鼎鼎鼎鼎一一一一一一一一鼎鼎鼎一鼎鼎鼎鼎一一一一一一
一一一一一鼎鼎鼎鼎鼎鼎一一一一一一一鼎鼎鼎鼎一一鼎鼎鼎鼎鼎一一一一
一一一一一一一一鼎鼎鼎一一一一一一鼎鼎鼎鼎鼎一一一鼎鼎鼎鼎鼎鼎鼎一
一一一一一一一一一一一一一一一鼎鼎鼎鼎鼎鼎一一一一一鼎鼎鼎鼎鼎鼎一
一一一一一一一一一一一一一一鼎鼎鼎鼎鼎鼎一一一一一一鼎鼎鼎鼎鼎鼎鼎
一一一一一一一一一一一一一鼎鼎鼎鼎鼎一一一一一一一一一鼎鼎鼎鼎鼎鼎
一一一一一一一一一一一一鼎鼎鼎鼎鼎一一一一一一一一一一一鼎鼎鼎鼎一
一一一一一一一一一一一鼎鼎鼎一一一一一一一一一一一一一一一鼎鼎鼎一
一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/22/1099181087.gif');}" onmousewheel="return imgzoom(this);">

希望大哥在幫幫忙!

你的R34前面就是50v了嗎?如果這樣,請在分壓后再加一個1K左右的電阻,另外在R34及增加的1K電阻上加分別加一個104的瓷片或CBB電容.如果還不行,方便的話,發上控制電路的全電路.我說了這可能只會是一方面喲.還要考慮其它幾方面喲.

R25太大,放大器增益調小,帶寬加大

我改了R25改成了500,還是沒有效果.
最近由于換了辦公室,昨天才調試,并加了負載,表現出的還是波形不太好,變壓器噪聲變大,我想會不會驅動那邊有什么問題.
調試到現在沒什么進展,請各位大俠幫幫忙,我真的需要大家?guī)兔?

結果是我所用的3846從震蕩電容那兒引出的斜波補償?shù)碾娙萃浖?接上去一切OK,謝謝大家?guī)兔?

不,你分析的方向有問題,你仔細去查一下4腳的外圍電路,閭題就在那個濾波回路里.你加了補償電容可能會好一點,但并不是其直接原因.
