請問LED在怎么樣的情況下可以直接接到220VAC上呢?如果不用變壓器,可不可以呢?如果用電容隆壓的話怎么樣計算電容具體的降壓是多少呢?電流又是怎樣計算呢?同理,電阻降壓又是什么原理,怎么樣計算的呢?還有哪種降壓呢?有哪位仁兄可以幫幫我啊```
如果我要將220VAC變?yōu)?2VDC該怎么樣做呢?要用最少的原件,降低成本.
LED怎樣直接接在220AC上???
全部回復(34)
正序查看
倒序查看

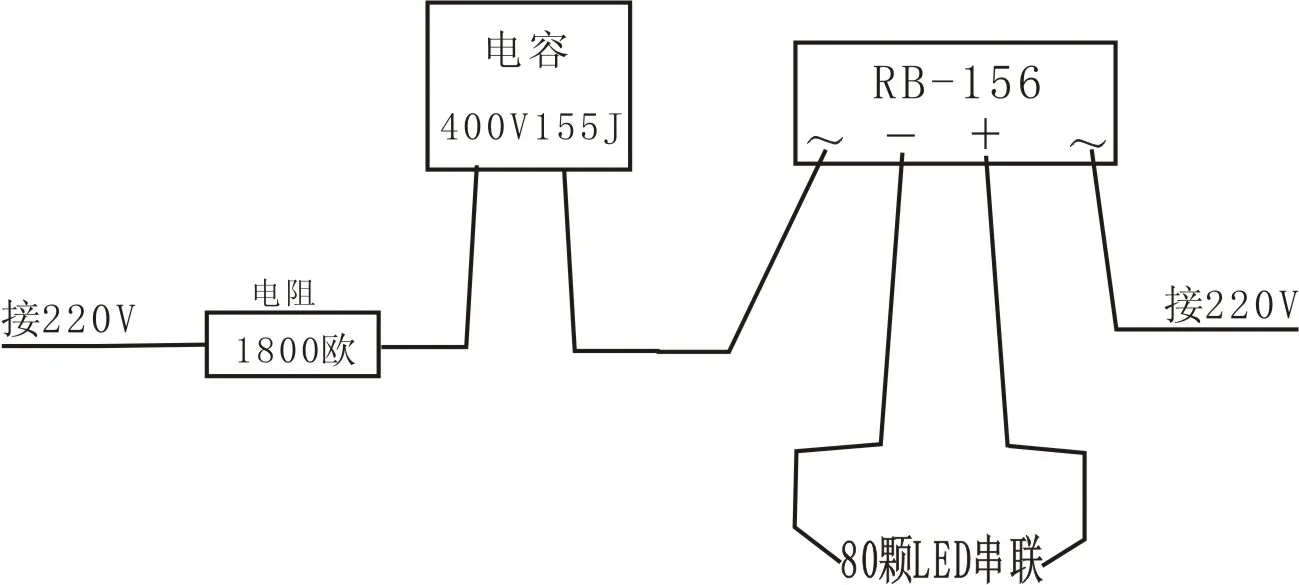

簡單的很,我傳個圖,你看看就知道了,不知道的話,加我QQ30848954
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170925125.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1170925125.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@w1h1c1
簡單的很,我傳個圖,你看看就知道了,不知道的話,加我QQ30848954[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170925125.jpg');}"onmousewheel="returnimgzoom(this);">
請問
RB-156是個什么東西啊
RB-156是個什么東西啊
0
回復
@w1h1c1
簡單的很,我傳個圖,你看看就知道了,不知道的話,加我QQ30848954[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170925125.jpg');}"onmousewheel="returnimgzoom(this);">
請問整流出來后就不用什么濾波了嗎?這樣就可以接在LED上了嗎?我還沒有試過呢?電阻不到2K可以嗎?電容是多少的??已加你為好友了.
0
回復
@w1h1c1
簡單的很,我傳個圖,你看看就知道了,不知道的話,加我QQ30848954[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170925125.jpg');}"onmousewheel="returnimgzoom(this);">
請問這個電路直接接在電子整流器的后面可以嗎?
0
回復
發光管是不能直接接220V交流電上的,你還是使用驅動器吧.如果驅動的是小功率管,可以選用AP-2B1驅動器,串聯驅動5--50只小發光管.當然,如果選用AP-2B4當然就能串聯驅動4串小發光管,20--200只.如果是要驅動大功率發光管,應該選用隔離室驅動器,比如AD-2A1W可以驅動1只1瓦的大功率管,AD-2A36X1W可以驅動36只1瓦的大功率管.等等.
不推薦使用電容降壓的方案驅動發光管,因?yàn)楣β室驍?shù)太低,雖然能電量發光管,但從節能的意義上將完全沒有使用價值.
馮 13826550467 fxusheng@yahoo.com.cn
不推薦使用電容降壓的方案驅動發光管,因?yàn)楣β室驍?shù)太低,雖然能電量發光管,但從節能的意義上將完全沒有使用價值.
馮 13826550467 fxusheng@yahoo.com.cn
0
回復
@fxusheng
發光管是不能直接接220V交流電上的,你還是使用驅動器吧.如果驅動的是小功率管,可以選用AP-2B1驅動器,串聯驅動5--50只小發光管.當然,如果選用AP-2B4當然就能串聯驅動4串小發光管,20--200只.如果是要驅動大功率發光管,應該選用隔離室驅動器,比如AD-2A1W可以驅動1只1瓦的大功率管,AD-2A36X1W可以驅動36只1瓦的大功率管.等等.不推薦使用電容降壓的方案驅動發光管,因?yàn)楣β室驍?shù)太低,雖然能電量發光管,但從節能的意義上將完全沒有使用價值.馮13826550467 fxusheng@yahoo.com.cn
我知道這個不是很好,可是我想做一個不用驅動IC的電路啊,電容降壓后后面該怎么樣接呢?請指教,例如,我想降到5V該怎么接呢?
0
回復
@w1h1c1
簡單的很,我傳個圖,你看看就知道了,不知道的話,加我QQ30848954[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170925125.jpg');}"onmousewheel="returnimgzoom(this);">
你的這種方案有不少的缺陷!
第一,80只LED串聯,如果是白色,那端電壓就達到了240V!!如此之高,電容上的電壓就很低了,所以要選用較大容量的電容,但是這樣帶來的后果是當電網電壓變動時,會引起LED電流很大的變化!建議使用兩個40的串并聯!
第二,這80只LED中如果有一只開路式燒毀!哦!!全都不亮了!!!建議每只LED上并聯穩壓管(白色的接3.6V 1/2W)
第三,LED串端沒有濾波!!這樣會帶來很嚴重的頻閃!比電感式振流器燈管的頻閃還強烈!!這樣一則會傷害眼睛,另外LED的電流峰值很大,有過多的熱耗!壽命減短!
建議電路形式:
220V AC - 10歐2W電阻(一級緩沖電阻兼作保險絲) - AC電容(容抗降壓) - 全橋整流 - 電解電容濾波(容量不用太大) - 100歐 2W電阻(二級緩沖電阻,只在正極或負極接一只就可以) - LED燈串(每只LED上都串有3.6V 1/2穩壓管)
第一,80只LED串聯,如果是白色,那端電壓就達到了240V!!如此之高,電容上的電壓就很低了,所以要選用較大容量的電容,但是這樣帶來的后果是當電網電壓變動時,會引起LED電流很大的變化!建議使用兩個40的串并聯!
第二,這80只LED中如果有一只開路式燒毀!哦!!全都不亮了!!!建議每只LED上并聯穩壓管(白色的接3.6V 1/2W)
第三,LED串端沒有濾波!!這樣會帶來很嚴重的頻閃!比電感式振流器燈管的頻閃還強烈!!這樣一則會傷害眼睛,另外LED的電流峰值很大,有過多的熱耗!壽命減短!
建議電路形式:
220V AC - 10歐2W電阻(一級緩沖電阻兼作保險絲) - AC電容(容抗降壓) - 全橋整流 - 電解電容濾波(容量不用太大) - 100歐 2W電阻(二級緩沖電阻,只在正極或負極接一只就可以) - LED燈串(每只LED上都串有3.6V 1/2穩壓管)
0
回復
@v-mosfet
你的這種方案有不少的缺陷!第一,80只LED串聯,如果是白色,那端電壓就達到了240V!!如此之高,電容上的電壓就很低了,所以要選用較大容量的電容,但是這樣帶來的后果是當電網電壓變動時,會引起LED電流很大的變化!建議使用兩個40的串并聯!第二,這80只LED中如果有一只開路式燒毀!哦!!全都不亮了!!!建議每只LED上并聯穩壓管(白色的接3.6V1/2W)第三,LED串端沒有濾波!!這樣會帶來很嚴重的頻閃!比電感式振流器燈管的頻閃還強烈!!這樣一則會傷害眼睛,另外LED的電流峰值很大,有過多的熱耗!壽命減短!建議電路形式:220VAC-10歐2W電阻(一級緩沖電阻兼作保險絲)-AC電容(容抗降壓)-全橋整流-電解電容濾波(容量不用太大)-100歐2W電阻(二級緩沖電阻,只在正極或負極接一只就可以)-LED燈串(每只LED上都串有3.6V1/2穩壓管)
你說的有道理,向你學習.
0
回復
@v-mosfet
你的這種方案有不少的缺陷!第一,80只LED串聯,如果是白色,那端電壓就達到了240V!!如此之高,電容上的電壓就很低了,所以要選用較大容量的電容,但是這樣帶來的后果是當電網電壓變動時,會引起LED電流很大的變化!建議使用兩個40的串并聯!第二,這80只LED中如果有一只開路式燒毀!哦!!全都不亮了!!!建議每只LED上并聯穩壓管(白色的接3.6V1/2W)第三,LED串端沒有濾波!!這樣會帶來很嚴重的頻閃!比電感式振流器燈管的頻閃還強烈!!這樣一則會傷害眼睛,另外LED的電流峰值很大,有過多的熱耗!壽命減短!建議電路形式:220VAC-10歐2W電阻(一級緩沖電阻兼作保險絲)-AC電容(容抗降壓)-全橋整流-電解電容濾波(容量不用太大)-100歐2W電阻(二級緩沖電阻,只在正極或負極接一只就可以)-LED燈串(每只LED上都串有3.6V1/2穩壓管)
關于第二點 兩個 40的串并聯﹐我有些建議﹕
改為 兩個(多個)LED 先并聯 ﹐再將40 組串聯.
優點﹕若有任一LED有問題﹐LED 整體發光幾乎不會變化
并聯個數越多﹐越穩定.
并聯的LED的個數( X )根據輸出電流限制計算.
I =(0.02 * X )A
改為 兩個(多個)LED 先并聯 ﹐再將40 組串聯.
優點﹕若有任一LED有問題﹐LED 整體發光幾乎不會變化
并聯個數越多﹐越穩定.
并聯的LED的個數( X )根據輸出電流限制計算.
I =(0.02 * X )A
0
回復
@v-mosfet
你的這種方案有不少的缺陷!第一,80只LED串聯,如果是白色,那端電壓就達到了240V!!如此之高,電容上的電壓就很低了,所以要選用較大容量的電容,但是這樣帶來的后果是當電網電壓變動時,會引起LED電流很大的變化!建議使用兩個40的串并聯!第二,這80只LED中如果有一只開路式燒毀!哦!!全都不亮了!!!建議每只LED上并聯穩壓管(白色的接3.6V1/2W)第三,LED串端沒有濾波!!這樣會帶來很嚴重的頻閃!比電感式振流器燈管的頻閃還強烈!!這樣一則會傷害眼睛,另外LED的電流峰值很大,有過多的熱耗!壽命減短!建議電路形式:220VAC-10歐2W電阻(一級緩沖電阻兼作保險絲)-AC電容(容抗降壓)-全橋整流-電解電容濾波(容量不用太大)-100歐2W電阻(二級緩沖電阻,只在正極或負極接一只就可以)-LED燈串(每只LED上都串有3.6V1/2穩壓管)
補充說明﹕
如果電路 有限制﹐只能單個LED串聯﹐為避免LED芯片 壞掉 引起整體不亮﹐我們有一種 LED 內部 帶有穩壓管的 LED ﹐不需要外接穩壓管.
正常情況下﹐穩壓管對電路沒有任何影響﹐一旦LED芯片 Open,他馬上導通電路﹐電路整體幾乎沒有變化﹐特別適合做燈串.
目前這種LED﹐已經有許多廠開始生產.
如果電路 有限制﹐只能單個LED串聯﹐為避免LED芯片 壞掉 引起整體不亮﹐我們有一種 LED 內部 帶有穩壓管的 LED ﹐不需要外接穩壓管.
正常情況下﹐穩壓管對電路沒有任何影響﹐一旦LED芯片 Open,他馬上導通電路﹐電路整體幾乎沒有變化﹐特別適合做燈串.
目前這種LED﹐已經有許多廠開始生產.
0
回復
@fxusheng
發光管是不能直接接220V交流電上的,你還是使用驅動器吧.如果驅動的是小功率管,可以選用AP-2B1驅動器,串聯驅動5--50只小發光管.當然,如果選用AP-2B4當然就能串聯驅動4串小發光管,20--200只.如果是要驅動大功率發光管,應該選用隔離室驅動器,比如AD-2A1W可以驅動1只1瓦的大功率管,AD-2A36X1W可以驅動36只1瓦的大功率管.等等.不推薦使用電容降壓的方案驅動發光管,因?yàn)楣β室驍?shù)太低,雖然能電量發光管,但從節能的意義上將完全沒有使用價值.馮13826550467 fxusheng@yahoo.com.cn
保險起見用兩個4004整流即可.
直接220v沒有問題.十幾年前我們就這么做了.人眼看不到頻閃.LED是電流器件.
直接220v沒有問題.十幾年前我們就這么做了.人眼看不到頻閃.LED是電流器件.
0
回復
@w1h1c1
簡單的很,我傳個圖,你看看就知道了,不知道的話,加我QQ30848954[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1170925125.jpg');}"onmousewheel="returnimgzoom(this);">
用LED是為節能,這樣意義不大．可考慮用HV9921 HV9922
0
回復
@fxusheng
發光管是不能直接接220V交流電上的,你還是使用驅動器吧.如果驅動的是小功率管,可以選用AP-2B1驅動器,串聯驅動5--50只小發光管.當然,如果選用AP-2B4當然就能串聯驅動4串小發光管,20--200只.如果是要驅動大功率發光管,應該選用隔離室驅動器,比如AD-2A1W可以驅動1只1瓦的大功率管,AD-2A36X1W可以驅動36只1瓦的大功率管.等等.不推薦使用電容降壓的方案驅動發光管,因?yàn)楣β室驍?shù)太低,雖然能電量發光管,但從節能的意義上將完全沒有使用價值.馮13826550467 fxusheng@yahoo.com.cn
馮工,經常看到你的精彩解見
我是小曾,QQ519697539
我是小曾,QQ519697539
