大家都是如何計算平面繞組變壓器里面winding的銅損?

現在遇到這個難題,主要是無法測量繞組winding的阻抗,太小了,測不出來.
不知道大家都是如何計算銅損的,是先做出pcb來,然后用meter測量阻抗,還是仿真計算出來的.測出來的是直流阻抗,可以用來計算交流損耗嗎?

全部回復(5)

只看樓主

正序查看

倒序查看

dymg

LV.3

2007-02-13 13:00

根據幾何尺寸計算
1. 公式二維計算
2. 有限元二維仿真

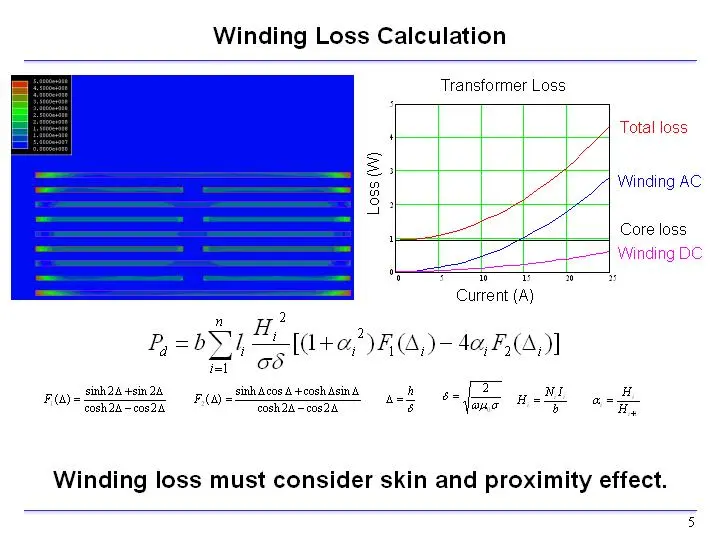

以下是兩種方法的公式和有限元仿真結果

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1171342737.jpg');}" onmousewheel="return imgzoom(this);">

回復

六號橋

LV.5

2007-02-15 10:43

@dymg

根據幾何尺寸計算1.公式二維計算2.有限元二維仿真以下是兩種方法的公式和有限元仿真結果[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1171342737.jpg');}"onmousewheel="returnimgzoom(this);">

建議樓上的詳細說說

回復

iceberg521

LV.2

2007-02-25 20:27

@dymg

這種方法太高深了,歐不會用.變壓器繞組的損耗,既然使用平面繞組,趨附效應似乎可以去忽略了.如果繞組PCB覆銅的厚度和
寬度都確定了,那通過查表就可以確定繞組的電阻了,銅損不久可以算出來了嗎?

回復

胡莊主

LV.7

2007-02-25 23:54

@iceberg521

這種方法太高深了,歐不會用.變壓器繞組的損耗,既然使用平面繞組,趨附效應似乎可以去忽略了.如果繞組PCB覆銅的厚度和寬度都確定了,那通過查表就可以確定繞組的電阻了,銅損不久可以算出來了嗎?

如果PCB出來了,直接算一下,或者用電壓電流法來實測一下,不過出來的都是直流阻抗,交流的不好說,電流小的可以不計,但電流大了可能要乘以1.5-2.5的系數來得到交流阻抗,系數是我估計的,不好說.
