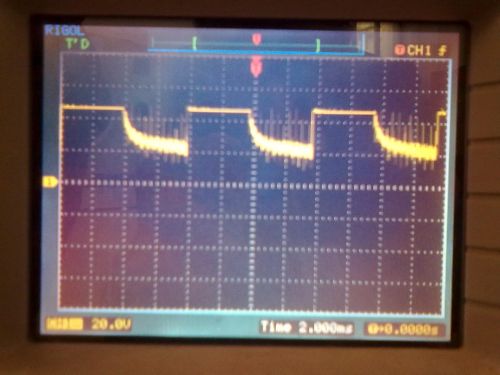

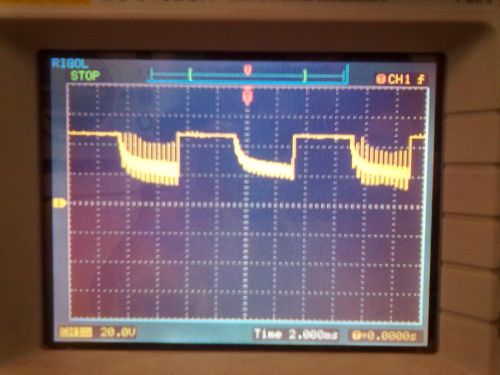

最近在設計一個電源，市電輸入，想實現從0到220v的電壓輸出，主要工作過程有整流、濾波、調壓、逆變、正弦波逆變，其中IGBT管我用的是單管FGA25N120ANTD，通過pwm、EXB841來驅動，在測試IGBT輸出波形時，開通沒問題，但在關斷時顯示效果不好，不知道是FGA25N120ANTD的問題，還是哪里的問題。下面是用示波器顯示的輸出波形，大俠們指點指點哦！
