saber中有關delta-delta變壓器的疑問

專門測試了一下delta-delta變壓器，設置的lp=5m,ls=5m, 為什么原副邊輸出電壓不相等，大約是2:1的關系？請各位大牛指點一二

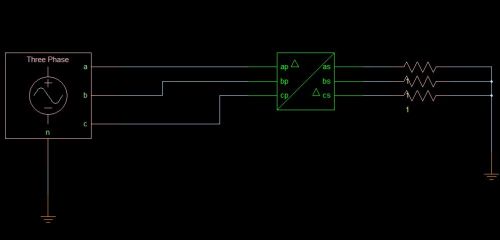

簡單電路如下

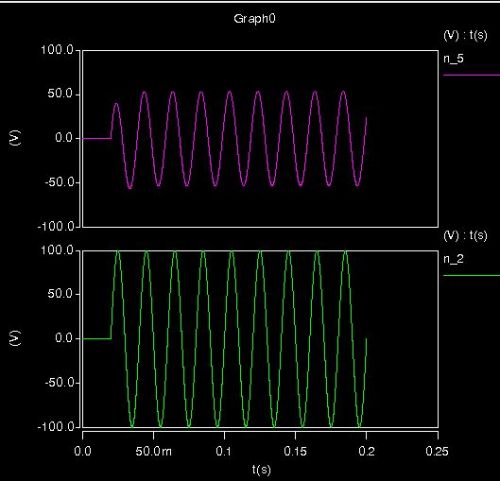

電壓波形如下（上面是副邊）







全部回復(6)
正序查看
倒序查看
2013-04-17 13:37

估計是沒改磁導率

0
回復
keykings
LV.3
3
2013-04-18 09:48
@新月GG
估計是沒改磁導率
改了ur,沒發現什么變化question
0
回復
2013-04-18 10:14
@keykings
改了ur,沒發現什么變化[圖片]question

你上傳的文件有問題，報錯。

0
回復
keykings
LV.3
5
2013-04-19 09:16
@新月GG
你上傳的文件有問題，報錯。
question 額，我試了一下，可以的，我重傳了一下。真謝謝你！
0
回復
2013-04-19 09:44
@keykings
[圖片]question 額，我試了一下，可以的，我重傳了一下。真謝謝你！

把變壓器的 rp原邊電阻、rs副邊電阻 改小，比如由1歐改為1m歐。

仿真足夠長時間，比如40s。

0
回復
keykings
LV.3
7
2013-04-19 10:35
@新月GG
把變壓器的rp原邊電阻、rs副邊電阻改小，比如由1歐改為1m歐。仿真足夠長時間，比如40s。
哦，原來如此，電阻有分壓的作用，試了一下果然好了。具體是什么數學關系還是不太懂，有沒有類似內部原理圖什么的？lp,ls是三相線圈總電感還是單相的，也不清楚？謝謝！
