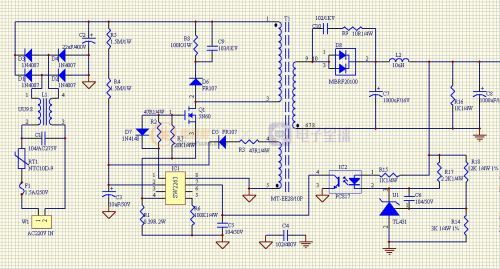

求此原理圖的變壓器參數

 哪位前輩有這個方案的成熟變壓器參數。輸入AC110-240V,   輸出DC12V/2A
全部回復(5)
正序查看
倒序查看
aczg01987
LV.10
2
2013-04-19 10:12
看參數設置，頻率應該在65K，輸出12V2A，變壓器顆選擇小25，這個很古老的方案可以自己按參數計算一個變壓器的
0
回復
pangjihao
LV.10
3
2013-04-19 10:26
你看看這份資料DK124 這個電路輸出12V2A的元件少很多，而且你的圖紙參數有此地方還是要優化一下的，變壓器EE2820參數如下：僅供參考，1.3腳0.35*35T*1PCS，4.5腳0.35*8T*1PCS，6.9腳0.35*6T*5PCS，感量為400-500uH,而且DK124 IC還沒有MOS管貴。具體需要的話不管是樣片，DEMO或者是技術交流都可以加我QQ951380558.
0
回復
w@lgao
LV.2
4
2013-04-19 10:36
@aczg01987
看參數設置，頻率應該在65K，輸出12V2A，變壓器顆選擇小25，這個很古老的方案可以自己按參數計算一個變壓器的
小弟就是不會算才求助師父?jìng)儙兔ρ?，能否煩勞您幫我?jì)算一下，謝謝了！
0
回復
aczg01987
LV.10
5
2013-04-19 11:48
@pangjihao
你看看這份資料[圖片]DK124 這個電路輸出12V2A的元件少很多，而且你的圖紙參數有此地方還是要優化一下的，變壓器EE2820參數如下：僅供參考，1.3腳0.35*35T*1PCS，4.5腳0.35*8T*1PCS，6.9腳0.35*6T*5PCS，感量為400-500uH,而且DK124IC還沒有MOS管貴。具體需要的話不管是樣片，DEMO或者是技術交流都可以加我QQ951380558.

內置三極管，全電壓能做24W？

現在國內的IC如如后春筍般的推出，但性能品質真不敢恭維

0
回復
pangjihao
LV.10
6
2013-04-19 13:58
@aczg01987
內置三極管，全電壓能做24W？現在國內的IC如如后春筍般的推出，但性能品質真不敢恭維
呵呵！

內置三極管，全電壓能做24W？

要加個小散熱片作散熱這是個前提，散熱片成本是幾分錢，已經開好模了，我們能做到的就會用心做好！
