以下是控制核心電路:
測試中,達林頓管選用TIP132:
輸出電壓0.0V 萬用表接輸出:
輸出電壓0.1V:
輸出電壓1.0V:
輸出電壓10.4V:
輸出電壓15.0V (最高輸出):
自制的數控電源(小功率線形 有圖)
51單片機控制,TLC5615做D/A,OP07放大驅動下拉三極管,下拉三極管拉動達林頓,兩片LM339完成過壓,過電流,過電壓變化率保護(保護動作時,輸出電壓迅速回零,同時單片機自動復位),自動換檔以及輸出電流分級顯示功能.
以下是控制核心電路:
測試中,達林頓管選用TIP132:
輸出電壓0.0V 萬用表接輸出:
輸出電壓0.1V:
輸出電壓1.0V:
輸出電壓10.4V:
輸出電壓15.0V (最高輸出):
以下是控制核心電路:
測試中,達林頓管選用TIP132:
輸出電壓0.0V 萬用表接輸出:
輸出電壓0.1V:
輸出電壓1.0V:
輸出電壓10.4V:
輸出電壓15.0V (最高輸出):
全部回復(21)
正序查看
倒序查看

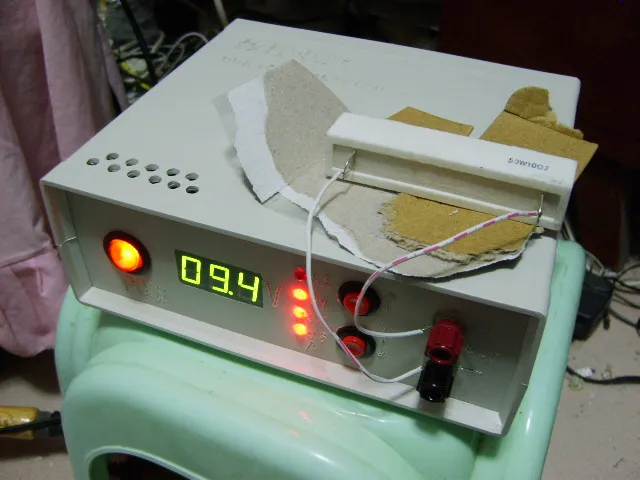

電源已經做好了:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1172506081.jpg');}" onmousewheel="return imgzoom(this);">
數碼管我換成草綠的了,顯示掃描頻率也由原來的30Hz左右提高到了2000Hz,那一豎排的4個LED是指示電流的,一個代表300mA,散熱方式為風冷,風扇在后面,溫控的,那個大電阻當負載測試用,10歐50W的!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/50/1172506081.jpg');}" onmousewheel="return imgzoom(this);">
數碼管我換成草綠的了,顯示掃描頻率也由原來的30Hz左右提高到了2000Hz,那一豎排的4個LED是指示電流的,一個代表300mA,散熱方式為風冷,風扇在后面,溫控的,那個大電阻當負載測試用,10歐50W的!
0
回復
@v-mosfet
電源已經做好了:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1172506081.jpg');}"onmousewheel="returnimgzoom(this);">數碼管我換成草綠的了,顯示掃描頻率也由原來的30Hz左右提高到了2000Hz,那一豎排的4個LED是指示電流的,一個代表300mA,散熱方式為風冷,風扇在后面,溫控的,那個大電阻當負載測試用,10歐50W的!
能不能做成PWM控制麻.線行性的不是效低嗎?看是否可用DA控制DC/DC芯片的FB,來完成輸出電壓的輸出控制和有效高的效率呢!
你的取樣是通過A/D傳回51達到穩定VOUT電壓的嗎?可給點提示嗎?
你的取樣是通過A/D傳回51達到穩定VOUT電壓的嗎?可給點提示嗎?
0
回復
@v-mosfet
電源已經做好了:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/50/1172506081.jpg');}"onmousewheel="returnimgzoom(this);">數碼管我換成草綠的了,顯示掃描頻率也由原來的30Hz左右提高到了2000Hz,那一豎排的4個LED是指示電流的,一個代表300mA,散熱方式為風冷,風扇在后面,溫控的,那個大電阻當負載測試用,10歐50W的!
每個數字掃描頻率超過75Hz就可以了.增加一個電流電壓顯示切換的按鈕,不要用LED燈來指示電流,I sensce 要也是可以設置的.另外,增加一個按鈕做電源軟開關用會更好,兼做過流保護動作的復位開關.
0
回復
@mfn-1@163.com
每個數字掃描頻率超過75Hz就可以了.增加一個電流電壓顯示切換的按鈕,不要用LED燈來指示電流,Isensce要也是可以設置的.另外,增加一個按鈕做電源軟開關用會更好,兼做過流保護動作的復位開關.
用數碼管顯示電流需要把電流取樣電阻的電壓用A/D回去,這里面沒做A/D,一共有三重硬件保護過流保護,絕對過壓保護以及過電壓變化率保護,任何一重保護電路動作都會瞬間切斷輸出然后讓單片機復位.另外當控制電源的+12V電壓小于10V的時候,也會切斷輸出,這樣就防止了關機瞬間的電壓失控!
