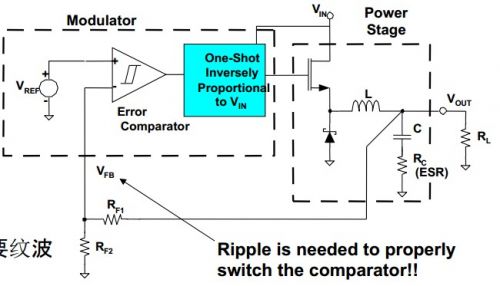

恒定導通時間(COT)遲滯穩壓器

對于一個給定的VIN，當負載電流變化時，導通時間是恒定的

? 優勢
– 相對于VIN 的變化頻率保持恒定
– 可在輕負載下實現高效率
– 快速瞬態響應
? 劣勢
– 在反饋比較器上需要紋波
– 對輸出噪聲很敏感（因為它轉換為反饋紋波）

工作頻率（連續）

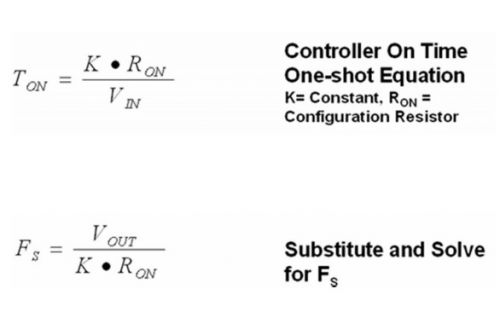

　　TON為導通時間，F(xiàn)S為工作頻率。恒定導通時間控制器負責設定降壓開關的導通時間。
　　K 是一個常數，RON是一個編程電阻器。VIN 如預期的那樣在分母當中，將導通時間設定為與VIN 成反比。
　　重新整理并將TON代入第一個公式，然后求解FS
