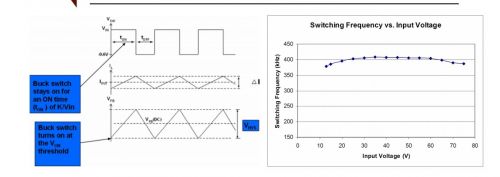

恒定導通時間可實現接近恒定的頻率

開關頻率幾乎是恒定的；變化是由于RDS-ON 、二極管電壓和RON引腳輸入阻抗的影響造成的
注：一個連接在VIN 和RON之間的電阻器負責設定導通時間

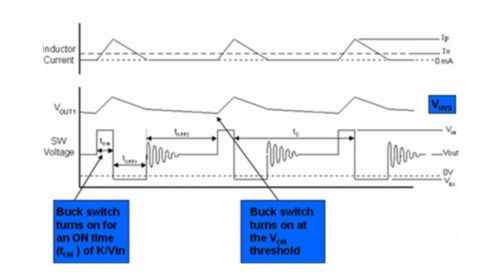

恒定導通時間穩壓器波形（不連續）


對于COT 穩壓器，假如電感器電流保持連續，則恒定頻率關系式成立。在輕負載條件下，電感器中的電流將變得不連續。這里示出的是在不連續導通模式中采用恒定導通時間控制方法進行控制（這意味著斜坡電感器電流周期都恢復至零）的降壓穩壓器的開關波形。
