5V3A車充IC

森利威爾電子強力推薦XL2010 5V3A車充IC，內置MOS管。超小體積。請參考PDF文檔：XL2010 datasheet

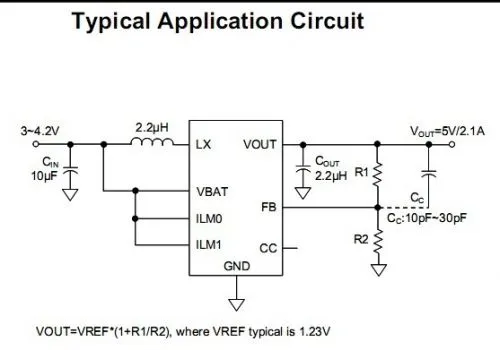

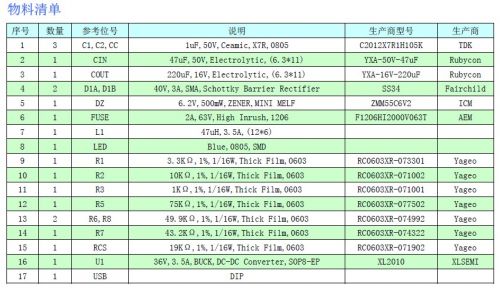

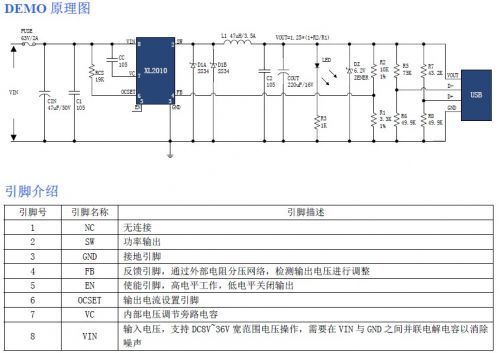

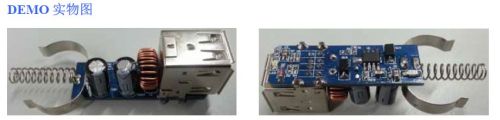

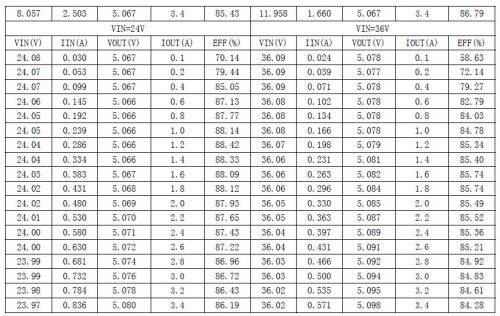

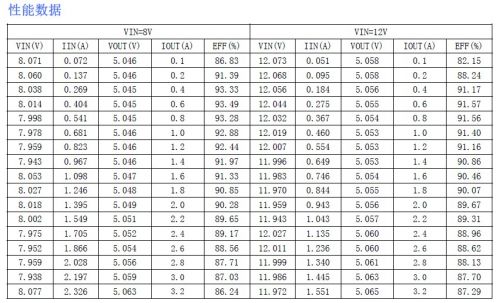

請往下拉，有實際測試數據、有實物圖作參考。

有更詳細的資料，有興趣了解的朋友加我QQ：2355368877 李志強

描述

XL2010非常適合用于DC8V~36V 輸入，輸出電壓5V，輸出電流3.1A 的車充IC，最高轉換效率可以達到93%。

XL2010 是開關降壓型DC-DC 轉換芯片；固定開關頻率180KHz，可減小外部元器件尺寸，方便EMC 設計。芯片

具有出色的線性調整率與負載調整率，輸出電壓支持1.25V~32V 間任意調節。芯片內部集成過流保護、過溫保護、短

路保護等可靠性模塊。

XL2010 為標準SOP8-EP 小體積封裝，集成度高，外圍器件少，應用靈活。
















全部回復(5)
正序查看
倒序查看

型 號：XL4001
廠 家：XLSEMI
封 裝：SOP8
批 號：2013
說 明：XL4001是一款自帶恒壓恒流環路的降壓型單片車充專用芯片.

深圳市杰立銘科技有限公司 電話：13428706223（曹生）QQ：1157008115： 應用說明
1. XL4001是一個150KHz固定頻率脈寬調制（降壓型）DC/DC轉換器。具有2A負載驅動能力并且效率高，低紋波和極好的線性，負載調節能力好，僅需最少外部元?？烧{(diào)輸出使用簡單，內建頻率補償和固定頻率震蕩器。脈寬調制控制電路可以線性調節占空比從0到100%。具有使能功能，內置過流和短路保護功能；恒壓CV，恒流CC，過壓保護OVP功能齊全，內置頻率補償模塊使XL4001外部元件最少。
2.CC是通過電阻RCS測量LED電流并實現電流模式控制，在正常工作情況，LED電流由0.155V的PWM控制器內部參考電壓除以RCS電阻值所決定。即I=0.155V/RCS,因為RCS兩端的電壓降在正常工作條件下將一直保持在0.155V，
3. CV是通過電阻R1和R2測量輸出電壓并實現電壓模式控制，一般CV設置客戶所需要的電池的充滿電狀態下的電位。一旦電池的電位超過設定的電位，芯片沒有輸出！
4. 使能端EN腳控制芯片輸出，EN腳電位為低電平（0.8V以下）或者懸空的時候，芯片有輸出！EN腳電位為高電平（1.4V以上），芯片關斷輸出！
PS;其他幾款同類型芯片如下：XL4011,XL4002,XL6002，XL4101,XL4102

二： 技術特點
（1）用于車載充電的全集成方案，系統成本低，可靠性高；
（2）IC內部CC，CV都是通過控制PWM實現的；因此，輸出電壓，輸出電流，輸出過壓保護的精度更高，響應速度很快；內置過流保護、過溫度保護等安全措施。
（3）XL4001為40V高壓雙極工藝制造，更加“皮實”，應用于多種環境；由于其為150K固定頻率，使得車載充電的EMI設計相對容易.

自帶恒壓恒流環路的降壓型單片車充專用芯片
產品型號 輸入電壓 最大輸出電流 開關頻率 恒壓設置 恒流設置 封裝形式
XL4011 4.5V-40V 1.2A 150 KHz Adj(1.235V) 0.155V SOP8L
XL4001 4.5V 2A 150 KHz Adj(1.235V) 0.155V SOP8L-EP
XL6002 4.5V 2A 150 KHz Adj(1.235V) 0.155V TO252-5L
XL4002 4.5V 2A 52 KHz Adj(1.235V) 0.155V SOP8L-EP
XL4101 4.5V 3A 150 KHz Adj(1.235V) 0.155V TO263-5L
XL4102 4.5V 3A 52 KHz Adj(1.235V) 0.155V TO263-5L
0
回復
zsq_zjt
LV.1
3
2013-05-29 16:29
@深圳市杰立銘科技有限公司
[圖片]型號：XL4001廠家：XLSEMI封裝：SOP8批號：2013說明：XL4001是一款自帶恒壓恒流環路的降壓型單片車充專用芯片.深圳市杰立銘科技有限公司電話：13428706223（曹生）QQ：1157008115：應用說明1.XL4001是一個150KHz固定頻率脈寬調制（降壓型）DC/DC轉換器。具有2A負載驅動能力并且效率高，低紋波和極好的線性，負載調節能力好，僅需最少外部元。可調輸出使用簡單，內建頻率補償和固定頻率震蕩器。脈寬調制控制電路可以線性調節占空比從0到100%。具有使能功能，內置過流和短路保護功能；恒壓CV，恒流CC，過壓保護OVP功能齊全，內置頻率補償模塊使XL4001外部元件最少。2.CC是通過電阻RCS測量LED電流并實現電流模式控制，在正常工作情況，LED電流由0.155V的PWM控制器內部參考電壓除以RCS電阻值所決定。即I=0.155V/RCS,因為RCS兩端的電壓降在正常工作條件下將一直保持在0.155V，3.CV是通過電阻R1和R2測量輸出電壓并實現電壓模式控制，一般CV設置客戶所需要的電池的充滿電狀態下的電位。一旦電池的電位超過設定的電位，芯片沒有輸出！4.使能端EN腳控制芯片輸出，EN腳電位為低電平（0.8V以下）或者懸空的時候，芯片有輸出！EN腳電位為高電平（1.4V以上），芯片關斷輸出！PS;其他幾款同類型芯片如下：XL4011,XL4002,XL6002，XL4101,XL4102二：技術特點（1）用于車載充電的全集成方案，系統成本低，可靠性高；（2）IC內部CC，CV都是通過控制PWM實現的；因此，輸出電壓，輸出電流，輸出過壓保護的精度更高，響應速度很快；內置過流保護、過溫度保護等安全措施。（3）XL4001為40V高壓雙極工藝制造，更加“皮實”，應用于多種環境；由于其為150K固定頻率，使得車載充電的EMI設計相對容易.自帶恒壓恒流環路的降壓型單片車充專用芯片產品型號輸入電壓最大輸出電流開關頻率恒壓設置恒流設置封裝形式XL40114.5V-40V1.2A150KHzAdj(1.235V)0.155VSOP8LXL40014.5V2A150KHzAdj(1.235V)0.155VSOP8L-EPXL60024.5V2A150KHzAdj(1.235V)0.155VTO252-5LXL40024.5V2A52KHzAdj(1.235V)0.155VSOP8L-EPXL41014.5V3A150KHzAdj(1.235V)0.155VTO263-5LXL41024.5V3A52KHzAdj(1.235V)0.155VTO263-5L
這款車充IC  看樣子不錯，以后手機電池越做越大，以前的5V1A顯然是不夠用了，這款可以很好的替代，看好你o!
0
回復
lewei123
LV.5
4
2013-06-01 10:32
@zsq_zjt
這款車充IC 看樣子不錯，以后手機電池越做越大，以前的5V1A顯然是不夠用了，這款可以很好的替代，看好你o!
致新現在也做這塊
0
回復
winlip
LV.5
5
2013-06-02 17:58
@zsq_zjt
這款車充IC 看樣子不錯，以后手機電池越做越大，以前的5V1A顯然是不夠用了，這款可以很好的替代，看好你o!
**此帖已被管理員刪除**
0
回復
lz1006
LV.4
6
2013-10-16 12:10
@winlip
**此帖已被管理員刪除**
好東西是要拿來大家分享車載充電器IC指南
