高手指點一下，非隔離的40W LED驅動電源如何解決

    查了許多資料，像LV9910（及國內許多類似的替代芯片）、XLT604...，從Datasheet上看，

在交流 220VAC非隔離應用中，都說可以接成近百只LED燈珠串聯的線路，

所以我想用 40只 1W/350mA的燈珠來串聯實現。

    請教：有這樣用過的沒有？ 可以這樣用么？  （交流 220VAC驅動）

全部回復(11)
正序查看
倒序查看
123fcliu
LV.2
2
2013-05-31 16:16

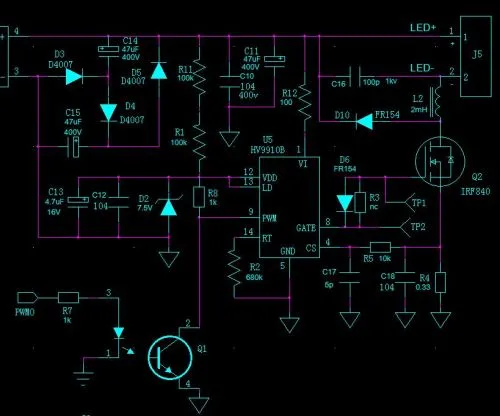

附件是搞的原理圖，請高手指點一下。

器件有些多余，主要做調試用，就我的理解，CMOS管的通斷波形及電感的性能很關鍵。


0
回復
123fcliu
LV.2
3
2013-05-31 16:20
@123fcliu
附件是搞的原理圖，請高手指點一下。器件有些多余，主要做調試用，就我的理解，CMOS管的通斷波形及電感的性能很關鍵。

我的原理圖怎么貼不上去呀。主要是想用單片機調光，PWM用光隔輸入大電線路。



0
回復
123fcliu
LV.2
4
2013-05-31 16:21
@123fcliu
我的原理圖怎么貼不上去呀。主要是想用單片機調光，PWM用光隔輸入大電線路。[圖片]
搞過的進來下，灌灌水吧。
0
回復
2013-06-01 09:14
@123fcliu
搞過的進來下，灌灌水吧。

很容易就做到的

0
回復
2013-06-01 10:00
@123fcliu
搞過的進來下，灌灌水吧。
只要波谷電壓比輸出電壓高就可以工作,只是電流大的話用外推MOS的方案會更穩定,也不需要搞這種帶光耦的
0
回復
123fcliu
LV.2
7
2013-06-03 09:13
@線性恒流
只要波谷電壓比輸出電壓高就可以工作,只是電流大的話用外推MOS的方案會更穩定,也不需要搞這種帶光耦的

不好意思，這兩天沒上網，想請教：

提高波谷電壓，是否要加大一些蓄能電解電容？

我最早的設計是直接用單片機輸出PWM，然后由單片機檢測電流，用一外接MOS管驅動，來形成閉環，進行控制，結果被否決（單片機有通訊用，是必須加，正好有A/D檢測腳和PWM腳空著，我就想把HW9910省掉），就你的看法，這樣可行嗎？

0
回復
2013-06-03 09:58
@123fcliu
不好意思，這兩天沒上網，想請教：提高波谷電壓，是否要加大一些蓄能電解電容？我最早的設計是直接用單片機輸出PWM，然后由單片機檢測電流，用一外接MOS管驅動，來形成閉環，進行控制，結果被否決（單片機有通訊用，是必須加，正好有A/D檢測腳和PWM腳空著，我就想把HW9910省掉），就你的看法，這樣可行嗎？
加大電解肯定能提高波谷,如果輸出做高串那最好就是做倍壓方案,但這種應用條件肯定用9910這類不合適.你原來的這種工作上應該沒問題,只是成本和效率上不知道怎么樣
0
回復
gandaixin
LV.1
9
2013-06-03 13:03
@123fcliu
我的原理圖怎么貼不上去呀。主要是想用單片機調光，PWM用光隔輸入大電線路。[圖片]
方案較復雜，參考一下OB3340或OZ8022
0
回復
123fcliu
LV.2
10
2013-06-03 22:48
@gandaixin
方案較復雜，參考一下OB3340或OZ8022
你有現成的方案參考么？
0
回復
2013-06-04 12:55
@123fcliu
你有現成的方案參考么？
有
0
回復
123fcliu
LV.2
12
2013-06-04 17:17
@線性恒流
有

每天還得趕現場，有點忙。沒能及時回復。

請問，能否給分參考方案？ 123fcliu@163.com

剛接觸LED驅動。


0
回復
