TOP250Y 芯片 調試

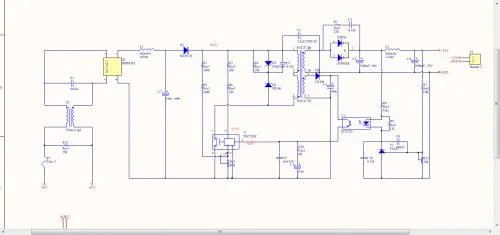

您好！謝工，我正在做TOP250Y的反激式開關電源，我上220V的交流電保險管就直接燒，但是我用20V的交流電用來調試的話保險管沒有燒，我打了TOP250Y的管腳的電壓和波形，發現沒有波形，而每個腳的電壓都是固定的。C腳是5V，L腳是2V，X腳是1V，D腳是27V，S，F(xiàn)都是接地了。我第一次用TOP系列的電源芯片，不知道是不是芯片壞了，還有我的變壓器是從淘寶上定做了。我是參照PI Expert的電路設計的原理圖，您能幫我分析一下是什么情況嗎？謝謝了！
全部回復(14)
正序查看
倒序查看
2013-06-03 12:47
求大神們 頂起呀
0
回復
謝厚林
LV.12
3
2013-06-03 13:46

兄弟，淘寶上賣這種芯片，怎能保證是真的呢？C腳的電壓必需上升到5.8V，用示波器看。IC才會有開關波形。

0
回復
2013-06-04 09:35
淘寶上的芯片質量確實不夠好。我們曾經買過100片中出現10%不能正常工作的情況
0
回復
謝厚林
LV.12
5
2013-06-05 09:13
@春天的聲音雷
淘寶上的芯片質量確實不夠好。我們曾經買過100片中出現10%不能正常工作的情況
PI有這么多代理，就不能滿足你的幾個樣品的需求
0
回復
2013-06-06 09:53
@謝厚林
兄弟，淘寶上賣這種芯片，怎能保證是真的呢？C腳的電壓必需上升到5.8V，用示波器看。IC才會有開關波形。
會不會是我的反饋繞組輸出電壓不夠，使得反饋電壓不夠5.8V以上，而且220V工作時由于反饋信號較小使其一直讓開關管導通，造成初級繞組的電流很大燒了保險管?謝謝 謝工了！
0
回復
謝厚林
LV.12
7
2013-06-06 10:19
@Detectivef
會不會是我的反饋繞組輸出電壓不夠，使得反饋電壓不夠5.8V以上，而且220V工作時由于反饋信號較小使其一直讓開關管導通，造成初級繞組的電流很大燒了保險管?謝謝謝工了！

C腳電壓低于4.8V，進入自動重啟。也不會損壞IC。

0
回復
2013-06-06 10:48
@謝厚林
C腳電壓低于4.8V，進入自動重啟。也不會損壞IC。
那您能不能分析一下 我的保險管燒壞的原因是什么呢？
0
回復
謝厚林
LV.12
9
2013-06-08 09:24
@Detectivef
那您能不能分析一下[圖片] 我的保險管燒壞的原因是什么呢？
你的保險管是多少電流的都沒有？
0
回復
lanjin
LV.2
10
2014-05-05 20:18
@謝厚林
PI有這么多代理，就不能滿足你的幾個樣品的需求
說到代理商，當量少時貴得要死，但是實驗期間又不可能要很多，所以我都不愿意到代理商那買。量少了還不想賣
1
回復
謝厚林
LV.12
11
2014-05-08 11:14
@lanjin
說到代理商，當量少時貴得要死，但是實驗期間又不可能要很多，所以我都不愿意到代理商那買。量少了還不想賣
買東西是采購的事，有專業的人來買就沒問題。
0
回復
2014-05-16 12:45
@謝厚林
買東西是采購的事，有專業的人來買就沒問題。
 一般半導體元器件，只要知道生產廠商，就不用去買，直接找代理，免費送，還包技術支持，干嘛要上淘寶花這冤枉錢。
0
回復
山東大漢
LV.10
13
2014-05-16 13:26
@chenyingxin7610
 一般半導體元器件，只要知道生產廠商，就不用去買，直接找代理，免費送，還包技術支持，干嘛要上淘寶花這冤枉錢。
每次要到的不多還要快遞費
0
回復
2014-05-17 06:48
@山東大漢
每次要到的不多還要快遞費
一般不會，代理商要是想跟你做生意，是不會在意那些快遞費的。
0
回復
山東大漢
LV.10
15
2014-05-17 13:31
@謝厚林
你的保險管是多少電流的都沒有？
這種一般都是幾A的吧
