我的全橋逆變電路，負載側是一個串聯諧振電路，仿真顯示在全橋管子都不通的死區時間內，電壓發生很大的振蕩，小弟才疏學淺想不明白，高手們解答一下，提一下改善措施吧！

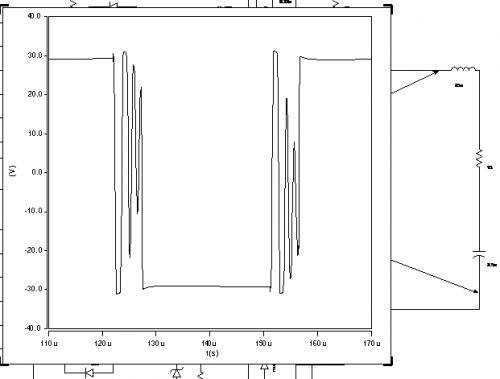

負載電感線圈25uH，電容2.5u,電阻15歐姆，頻率20K。圖如下：
串聯諧振電路振蕩的厲害，是什么原因啊
全部回復(7)
正序查看
倒序查看
@蕭山老壽
負載是串聯諧振電路，這樣的機器真的沒有做過。
其實我的想法就是全橋逆變后我就要一個方波電壓就可以，負載呢是一個含鐵芯的線圈?？傮w思路和那個感應加熱差不多，我是個菜鳥，看資料一般全橋后接個高頻變壓器進行阻抗匹配，考慮到我要求的輸出功率并不大，幾千瓦就可以，我手頭也沒有變壓器，于是全橋直接接了線圈負載，然后我串個電容匹配下，目的是諧振輸出功率最大。
我分析死區時間振蕩的原因是不是死區時間太長了，事實上我的死區時間5us呢，在死區時間內，實驗的結果確實是振蕩。
