反激電路和波形實例分析

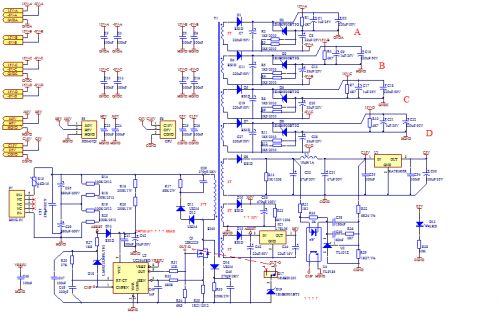

 各位電源基友，用UC3845做的一款電源電路圖如下：驅動IGBT用的

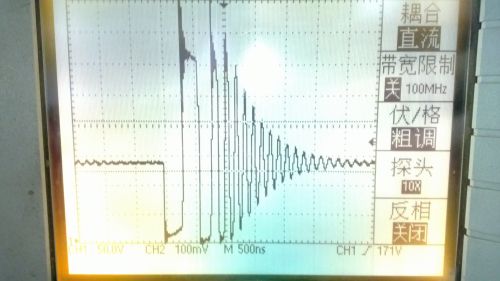

上圖已經成功，最近換變壓器，并且把所有元件都換為直插的就不行了，一上電不能自己?jiǎn)?dòng)，我單獨給UC3845供電，再慢慢加高壓，加到20幾伏時候，已經有輸出，Vds波形如下圖：

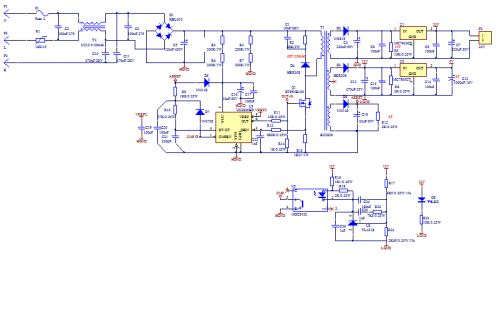

這是原理圖

全部回復(3)
正序查看
倒序查看
cjw318
LV.7
2
2013-06-11 16:27

7腳上的C16貌似小了，加大試試看。

還有啟動電阻（2個串聯的200k）好像也偏大了。

一般芯片啟動需要的電流大約1mA（貼片的可能小一些），啟動后電流迅速增大，這時就靠C16維持，等反饋電壓建立后，這部分元件的使命才完成。

AC220v時的直流電壓也就310v，I=310v/400k=0.75mA，這樣就會啟動困難，當電壓降低時就更嚴重了。

0
回復
gyzzg
LV.6
3
2013-06-11 18:21
變壓器做錯了吧
0
回復
連劉雷
LV.2
4
2013-06-13 22:56
@gyzzg
變壓器做錯了吧

在驗證中，端午節過后再說，謝謝您！

0
回復
