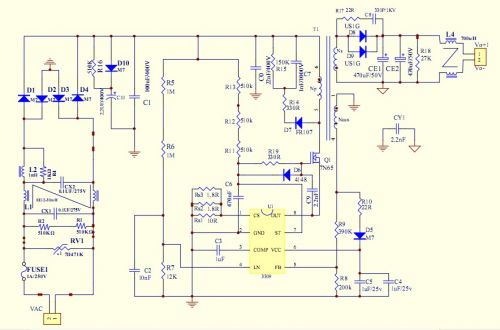

大家好，BP3309大家都很熟悉了，我卻不熟悉，現在才想了解準備用，要了個資料大致看了一下，第一個疑問來了，反饋繞組分壓電阻到5腳，分壓電壓為什么這么大，分壓后電壓和電流能保證IC正常工作？還有就是分壓電阻這么大，調整輸出電壓是不是要調這兩個電阻。
看圖說話(BP3309)
全部回復(39)
正序查看
倒序查看
@小鞏
請各位用過的朋友說說，謝謝。
我沒有用過，BP的東西不是很熟悉，我一般用的是杭州的士蘭微，還有救是昂寶的IC，BP的我用過一款，就是BP3105，F(xiàn)B腳是擺設，也就是形同虛設，沒用，怎么調試都改變不了電壓，后來問他們的FAE，他們說是這樣的，F(xiàn)B腳是沒作用的，所以一直對BP的東西有點抵觸，不代表他們的東西不好啊，只是我個人的想法，BP的IC最近還是挺火的，一方面是他們的價格比較有優勢，另一方面在宣傳這里下功夫了。
BP3309是帶PFC的PSR的吧？應該不錯，有幾個朋友在用
0
回復
@850787641

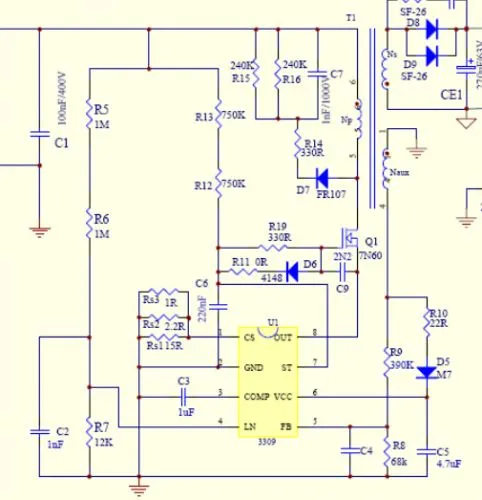

FB腳是反饋，看你上面的上拉電阻和下拉電阻，好像有點不對頭，下拉電阻為什么那么大??？200K了都，以我的經驗是不對頭，也許我是錯的調上拉電阻或者下拉電阻是可以調整輸出電壓的，也就是空載電壓如果匝比定下來了，就調這兩個電阻，上拉電阻增大，輸出電壓增高，上啦電阻減小，輸出電壓減小，一般上拉電阻比較大，我習慣用一個0805的680K，我喜歡調下拉電阻FB腳是電壓控制型，你分壓的時候不需要考慮電流希望對你有幫助，一起探討
BP的東西調FB沒多大的作用,調輸出電壓基本上都是要調反饋繞組的啦!
0
回復
25w用這麼大的濾波電解？這個ic最高我做到58v@小鞏
很多用過的網友都說BP3309的FB腳沒啥用，如果是要把BP3309的輸出電壓調到60V以上，咋調呀，求解？謝謝！

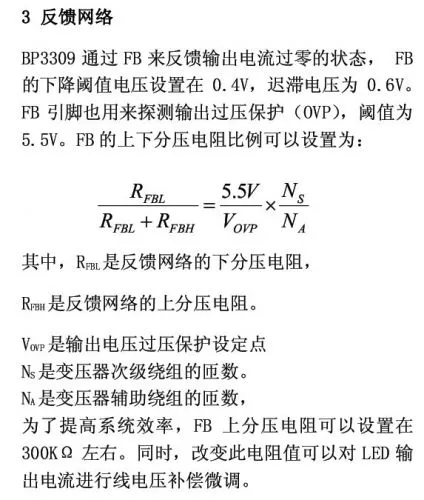

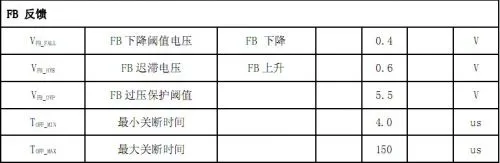

BP3309有兩個地方會觸發OVP保護：（1）VCC引腳OVP，~20V；（2）FB引腳OVP，~5.5V;
信號的來源都是輔助繞組，哪個信號先碰到閾值就先保護。
所以 FB上電阻：FB下電阻>3:1時，如果VCC已經達到20V，F(xiàn)B的分壓還不到5.5V，就會觸發VCC OVP，調節FB分壓電阻的比例就沒有用處。
如果FB分壓電阻的比例<3:1時，調節FB分壓電阻的比例還是可以調節開路保護電壓的。
FB上電阻的阻值由線電壓補償效果決定，BP3309的這個電阻要取的比較大。
