恒流電路請教

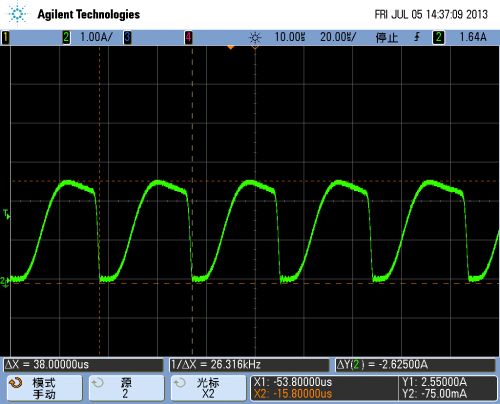

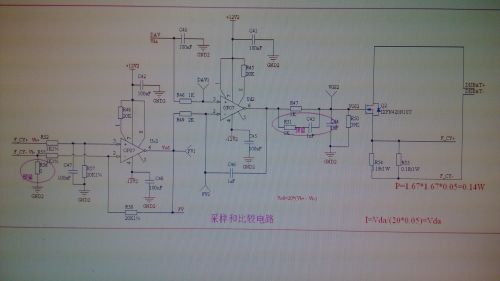

     最近在做一個電池維護設備，其中恒流放電電路不穩定，出現震蕩，對環路(我覺得是環路問題)有研究的高手多多提提意見。以下電路圖就是恒流放電模塊。DAV是接基準，就是需要放電電流從這里設置，DISBAT+，DISBAT-分別接電池正負級。要求電池電壓15V，單個模塊額定電流為5A。一個恒流放電模塊很正常，兩個模塊并聯使用時，單路電路到0.7A就開始震蕩，電路穩不住了，下圖是電路輸出震蕩電路。這個環路的傳遞函數是怎樣計算，知道的給點意見，我看一段時間環路反饋，基本不懂！





全部回復(19)
正序查看
倒序查看
2013-07-07 14:50
0
回復
2013-07-07 20:24
@chenyankun
[圖片]
不是吧，都沒人會貼，心涼了
0
回復
2013-07-08 09:32
想知道你是怎么并的，F(xiàn)V，F(xiàn)V1，F(xiàn)V2都接到什么地方？
0
回復
2013-07-08 14:24
右邊的地怎么接的，圖上沒標，難道不共地么？
0
回復
2013-07-08 15:57
@qinzutaim
想知道你是怎么并的，F(xiàn)V，F(xiàn)V1，F(xiàn)V2都接到什么地方？

在電流輸出并，就是兩個模塊同時并在DISBAT+，DISBAT-，電池的正負極！FV是接硬件保護電路，F(xiàn)V1，F(xiàn)V2是測試點，沒有連接！

0
回復
2013-07-08 15:58
@xujian19870228
右邊的地怎么接的，圖上沒標，難道不共地么？
右邊的地直接和左邊的差分連接一起，左邊的地直接連接到地
0
回復
2013-07-08 16:50
@chenyankun
右邊的地直接和左邊的差分連接一起，左邊的地直接連接到地
那GS電壓怎么確定啊，仿真過了，仿真倒是沒問題
0
回復
2013-07-08 20:05
@xujian19870228
那GS電壓怎么確定啊，仿真過了，仿真倒是沒問題
就是自己反饋調節的，單個模塊都沒問題，但是兩個一并聯使用，電流上到1A就開始震蕩了
0
回復
老梁頭
LV.10
10
2013-07-08 20:48
@chenyankun
就是自己反饋調節的，單個模塊都沒問題，但是兩個一并聯使用，電流上到1A就開始震蕩了
調整過C46沒··
0
回復
chenyankun
LV.8
11
2013-07-08 21:04
@老梁頭
調整過C46沒··
這兩天一直在調這個，感覺效果不大！之前這個電路用其他MOS管沒有問題，這次用了這個MOS管并聯時就穩不住
0
回復
老梁頭
LV.10
12
2013-07-08 21:19
@chenyankun
這兩天一直在調這個，感覺效果不大！之前這個電路用其他MOS管沒有問題，這次用了這個MOS管并聯時就穩不住
把C44加大到1u試試···
0
回復
chenyankun
LV.8
13
2013-07-09 21:10
@老梁頭
把C44加大到1u試試···
好，明天試試什么情況，跟換這個是什么原因
0
回復
gnaijnaoul
LV.6
14
2013-07-09 22:50

用Matlab做的仿真模型在62.5KHz的地方震蕩！

仿真模型如下：



下面是Matlab R2010版本的文件，使用時需要去掉.PDF的后綴！

論壇只允許傳幾種文件，不包括.mdl類型文件，需要改進！

ConstCurrentSource .mdl

0
回復
chenyankun
LV.8
15
2013-07-10 21:23
@chenyankun
好，明天試試什么情況，跟換這個是什么原因
C44變成1UF好像不行，不過把它去掉好像OK！終于把它調出來，前幾天調這個簡單電路，炸了好幾個MOS管，一個140，還好不是我的，不然就悲劇了！
0
回復
chenyankun
LV.8
16
2013-07-10 21:28
@gnaijnaoul
用Matlab做的仿真模型在62.5KHz的地方震蕩！仿真模型如下：[圖片] 下面是MatlabR2010版本的文件，使用時需要去掉.PDF的后綴！論壇只允許傳幾種文件，不包括.mdl類型文件，需要改進！[圖片]ConstCurrentSource.mdl
哥們，謝謝你啊！我這邊有Matlab，我放上去自己試試，里面還有些傳遞函數我自己再研究研究！不過我有個問題想你請教你！你說在62.5KHZ時會震蕩，會出現什么情況呢？我震蕩波形大概26K，跟你這個有什么關系嗎？
0
回復
gnaijnaoul
LV.6
17
2013-07-10 21:34
@chenyankun
C44變成1UF好像不行，不過把它去掉好像OK！終于把它調出來，前幾天調這個簡單電路，炸了好幾個MOS管，一個140，還好不是我的，不然就悲劇了！

這樣行嗎？

IXFN420N10T的柵極電容都有46nF，去掉1nF有這么大的影響嗎！

0
回復
gnaijnaoul
LV.6
18
2013-07-10 21:56
@chenyankun
哥們，謝謝你啊！我這邊有Matlab，我放上去自己試試，里面還有些傳遞函數我自己再研究研究！不過我有個問題想你請教你！你說在62.5KHZ時會震蕩，會出現什么情況呢？我震蕩波形大概26K，跟你這個有什么關系嗎？

Matlab仿真得到震蕩頻率與實際震蕩頻率不一樣說明模型跟實際還是有不小的差別！

不過我覺得補償電路需要優化不能只用一個積分環節就搞定！

下面是Scope的截圖！



0
回復
chenyankun
LV.8
19
2013-07-10 22:37
@gnaijnaoul
這樣行嗎？IXFN420N10T的柵極電容都有46nF，去掉1nF有這么大的影響嗎！
是啊，我不知道怎么會這樣的！之前也是這個電路，不過用的是IXFN180N15P，上10A電路沒問題！這個IXFN42010T就無法并聯使用，很容易震蕩！不知道是不是寄生電容和跨導太大的原因！IXFN180N15P
0
回復
chenyankun
LV.8
20
2013-07-10 22:42
@gnaijnaoul
Matlab仿真得到震蕩頻率與實際震蕩頻率不一樣說明模型跟實際還是有不小的差別！不過我覺得補償電路需要優化不能只用一個積分環節就搞定！下面是Scope的截圖！[圖片]
好好的仿真下，
0
