PT6913A是一款特殊的線性恒流驅動IC，適用于驅動高電壓小電流LED負載。其應用方案外部元件極少，布局緊湊，能簡單靈活地設計應用于各種LED產品。簡單的線性驅動方式不僅可改善功率因數，提高效率，還可避免EMI干擾問題。
PT6913A采用線性恒流控制輸出電流，內部集成功率MOS，輸出電流可通過外部電阻設定為5mA~60mA。 PT6913A最大輸入電壓可達400V，采用高端驅動方式，提供LED開路、LED短路保護。在任何情況下，輸入電源高出LED負載的多余電壓都由PT6913A承受，LED負載不會面臨過壓威脅，這為整體方案提供了非常高的可靠性與穩(wěn)定性。
為了防止IC過熱損壞，PT6913A集成溫度衰減功能，當IC內部結溫上升到130℃時，PT6913A開始減小輸出電流，當結溫達到150℃時，輸出電流將會減小至0。這可避免傳統過溫保護方式的閃爍問題。
特色
? 5V~400V工作電壓
? 5~60mA可設定輸出電流
? ±5%輸出電流精度
? 可多個IC并聯使用，以滿足較大電流輸出
? 高功率因數
? 高效率
? 極少的外圍元件
? 無需電解電容
? LED開路、短路保護
? 溫度衰減功能
- TJ>130℃，輸出電流開始減??；
- TJ>150℃，輸出電流減小至0
? SOT89-3封裝
? TO252-3封裝。
用PT6913A做LED日光燈方案優(yōu)勢特點如下，
元件少，成本低
? 芯片控制，生產一致性高
? 線性恒流技術，無EMI問題
? 集成智能溫控功能，過熱保護無閃爍
? 具備開路、短路保護功能，可靠性更高
? 與阻容降壓方案相比，節(jié)省獨立驅動板
不多說，上圖：

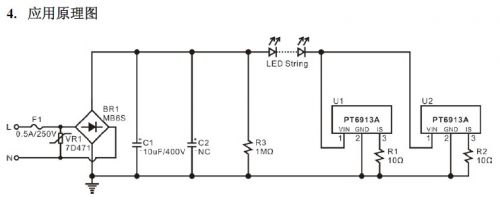

原理圖如下：
整個BOM原件極少，PCB布板簡單。PCB和BOM如下：
DEMO板測試數據如下：
