請教：BP3309的MOS漏極波形怎么有兩個 駱駝峰

大家好 小弟在試BP3309的時候，發現 MOS漏極波形怎么有兩個 駱駝峰  ，前提是：整流前沒有加濾波元件，整流后放了一個薄膜電容224，其他基本上都是按照推薦的做的，請問這兩個小峰照明消除掉（注：輸入160V以下，是沒有的，170V以上有明顯出現了，而且電壓越高，峰越大），如圖：



全部回復(6)
正序查看
倒序查看
ruideli
LV.3
2
2013-07-27 11:00

0
回復
ruideli
LV.3
3
2013-07-27 11:01
@ruideli
[圖片]

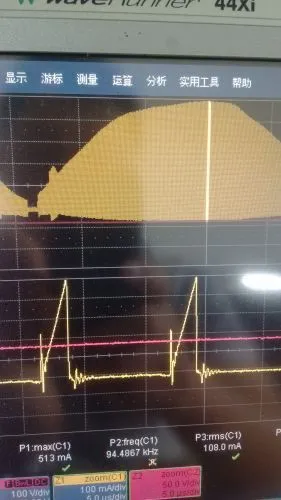

 就是這樣的峰  前后各一個
0
回復
LED_S2010
LV.2
4
2013-07-28 22:54
@ruideli
[圖片] 就是這樣的峰 前后各一個

是CS電壓的波形吧？

應該是這個區域的母線電壓較低，系統工作于DCM（而不是準諧振），引起的反向恢復比較大。所以CS電壓在開通瞬間的尖刺比較大，但不影響性能。

可以將MOS Drain的波形一起掛出來看看。

0
回復
ruideli
LV.3
5
2013-07-30 08:36
@LED_S2010
是CS電壓的波形吧？應該是這個區域的母線電壓較低，系統工作于DCM（而不是準諧振），引起的反向恢復比較大。所以CS電壓在開通瞬間的尖刺比較大，但不影響性能?？梢詫OSDrain的波形一起掛出來看看。

你好  這個就是漏極的電流波形，下面是上面的放大展開。

0
回復
ruideli
LV.3
6
2013-07-30 08:37
@ruideli
你好 這個就是漏極的電流波形，下面是上面的放大展開。
變壓器是工作臨界模式的  廠方給的樣品板也是這個類似樣子
0
回復
2013-08-11 01:11
@ruideli
[圖片]
呵呵，單級PFC控制電流峰值是跟隨母線電壓的，這個波形是正確的
