Atmega8L 產生單極性spwm波的程序及仿真文件奉上!

 今天弄了一早上的成果,現才能出spwm波,軟啟動、AD什么的其他程序還沒想好怎么寫。。。先上傳與大家分享下,并請教大家該從哪些方面優化一下,感覺這塊單片機應該本事不小,呵呵。。。。

以下是程序代碼及protues的仿真文件!spwm

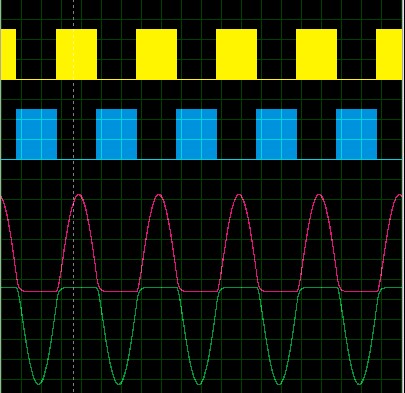

示波器顯示圖片:

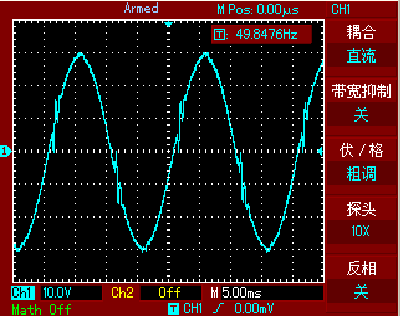

接入以前純硬件逆變器的SPWM輸入口得到的波形(母線電壓用30V電源代替,之前出來波形很好的,過零處有一小點失真,但吃完飯回來拍照發帖才發現波形過零那么難看了。。。不解。):

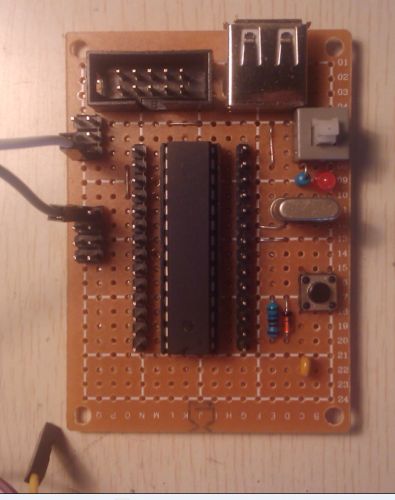

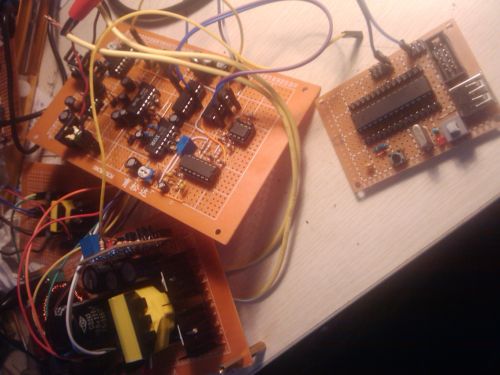

這是洞洞板焊的逆變驅動板和單片機最小系統板(沒連接拍的照): (悲劇的是,我的mega8L被鎖死了,程序就這樣了,想改再也寫不進去,不知道為什么,也沒有燒加密啊。。。)

全部回復(14)
正序查看
倒序查看
2013-07-27 18:29
坐沙發上學習
0
回復
hnzkwz
LV.7
3
2013-07-27 18:40
一個早上就搞定spwm.樓主很強大
0
回復
2013-07-27 19:04
@hnzkwz
一個早上就搞定spwm.樓主很強大[圖片]
自帶PWM的單片機要做出來都比較簡單的。
0
回復
PQ2620
LV.4
5
2013-07-28 21:47
可以解鎖的,只是麻煩點。
0
回復
2013-07-30 11:04
估計是熔絲位不對,把時鐘搞錯了,可以試試外部接入時鐘
0
回復
2013-07-30 19:22
@PQ2620
可以解鎖的,只是麻煩點。

望老師不吝賜教?。⌒酒瓉韺懙某绦虻滥苡?,但再也寫不進去了。。。。

0
回復
2013-07-30 19:23
@liwei20080512
估計是熔絲位不對,把時鐘搞錯了,可以試試外部接入時鐘
熔絲燒成外部石英晶振,如果不對應該不會工作?。?/div>
0
回復
PQ2620
LV.4
9
2013-07-31 22:05
@wwpwwp20088
熔絲燒成外部石英晶振,如果不對應該不會工作???
熔斷絲不對鎖死,需要用外部晶振解鎖,可百度下看長細說明操作
0
回復
cdkey007
LV.4
10
2013-08-03 15:12
@wwpwwp20088
熔絲燒成外部石英晶振,如果不對應該不會工作???

可以像6樓說那樣外加時鐘

如用個有源晶振引到ATMEGA8的時鐘腳上

也可以在一些工作的單片機有晶振腳上

引時鐘到ATMEGA8時鐘腳上,它們之間共負

再重新燒熔絲



0
回復
wwpwwp20088
LV.5
11
2013-08-03 19:56
@cdkey007
可以像6樓說那樣外加時鐘如用個有源晶振引到ATMEGA8的時鐘腳上也可以在一些工作的單片機有晶振腳上引時鐘到ATMEGA8時鐘腳上,它們之間共負再重新燒熔絲

不行啊,試過多種方法了,都不行,我有SP200s編程器也編不了。。。。

0
回復
cdkey007
LV.4
12
2013-08-03 21:59
@wwpwwp20088
不行啊,試過多種方法了,都不行,我有SP200s編程器也編不了。。。。

這樣還不可以的話,那只能換IC了

0
回復
PQ2620
LV.4
13
2013-08-05 22:39
@wwpwwp20088
不行啊,試過多種方法了,都不行,我有SP200s編程器也編不了。。。。
好像這編程器不支持。用老自己制作的才行那樣子,不過你用這個編程器也不行,就最好直接換芯片了。
0
回復
kkk無
LV.1
14
2018-06-01 10:17

樓主,有這spwm的完整資料嗎,有的話發我一份2052209895@qq.com,謝謝

0
回復
gaobao_1
LV.4
15
2018-06-21 19:34
不錯啊,我也用avr做過思路差不多
