PCB設計師傅幫忙看下,此圖設計,新手設計,見笑了

做出來之后單邊發熱,功率只有200w不到,EE55變壓器是在淘寶網上要?jiǎng)e人定做的,以前做過小功率的,我的場管布局是在一邊,這次我設計的是在2邊,不知道是不是設計不當,謝謝指點

全部回復(14)

只看樓主

正序查看

倒序查看

protel2

LV.2

2013-07-30 10:01

去年做失敗了,就在也沒搞了,這段時間真的沒法過了,每天晚上21-23點準時停電,所以準備再次搞

回復

liang871025

LV.2

2013-07-30 16:15

@protel2

[圖片] [圖片] [圖片] [圖片] 去年做失敗了,就在也沒搞了,這段時間真的沒法過了,每天晚上21-23點準時停電,所以準備再次搞

沒看到你的板子上的MOS管有下拉電阻，你的MOS管都是共用一個驅動電阻！加上下拉電阻！把每個MOS都單獨一個電阻再試試！換截面大點的電源線！把濾波電容裝上?。?！如果還是發熱考慮一下驅動波形?。。?！

回復

黑夜11

LV.5

2013-07-30 17:52

@liang871025

你的板子驅動板呢？發來看看，記得輸入線加多點小容量電容

12V？200w？一對75nf75我上過500w

回復

protel2

LV.2

2013-07-30 21:42

@liang871025

沒看到你的板子上的MOS管有下拉電阻，你的MOS管都是共用一個驅動電阻！加上下拉電阻！把每個MOS都單獨一個電阻再試試！換截面大點的電源線！把濾波電容裝上！??！如果還是發熱考慮一下驅動波形?。。?！

謝謝師傅! 真的提醒了我,真是感謝.我待會試試,我MOS管有下拉電阻是共用的,驅動電阻也是共用的,原來沒個驅動管都要單獨的啊,難怪了,真的謝謝你,我還打算把他報廢算了,謝謝,電容是我去年拆了,這幾天晚上老停電所以想不通又搞起,呵呵

回復

protel2

LV.2

2013-07-30 21:51

@黑夜11

你的板子驅動板呢？發來看看，記得輸入線加多點小容量電容12V？200w？一對75nf75我上過500w

我用的是IRF3206 220A*3 電容我拆了,我是用的25V/1000uF的*5個

回復

protel2

LV.2

2013-07-30 21:54

@protel2

我用的是IRF3206220A*3 電容我拆了,我是用的25V/1000uF的*5個[圖片] [圖片]

晚上照的不是很清晰,望見諒老是燒圖騰管8050與8550 ,波形我用虛擬示波器測了(有的人說是玩具,我們維修的不是專業生產的沒有條件買示波器,),,沒有問題

回復

1742215784

LV.4

2013-07-30 22:21

@protel2

謝謝師傅!真的提醒了我,真是感謝.我待會試試,我MOS管有下拉電阻是共用的,驅動電阻也是共用的,原來沒個驅動管都要單獨的啊,難怪了,真的謝謝你,我還打算把他報廢算了,謝謝,電容是我去年拆了,這幾天晚上老停電所以想不通又搞起,呵呵

這是你自己手工制作的PCB吧，做成怎樣比洞洞板也好不了多少啊

回復

protel2

LV.2

2013-07-31 09:06

@1742215784

這是你自己手工制作的PCB吧，做成怎樣比洞洞板也好不了多少啊

-洞洞板,我在讀書的時候做過,走線不美觀,

我承認,功率板我做的不咋樣,但是驅動板做的很好,.如果是雙面板會更好,只不過,驅動板我修了4次,現在不美觀了,

洞洞板走線也是個問題,走線會考慮的更多,走錯了也只能拆,但是電腦上面設計,不滿意可以撤銷,電腦上設計可以用貼片元件,電路板大大縮小

回復

protel2

LV.2

2013-07-31 09:22

@protel2

-洞洞板,我在讀書的時候做過,走線不美觀, 我承認,功率板我做的不咋樣,但是驅動板做的很好,.如果是雙面板會更好,只不過,驅動板我修了4次,現在不美觀了,洞洞板走線也是個問題,走線會考慮的更多,走錯了也只能拆,但是電腦上面設計,不滿意可以撤銷,電腦上設計可以用貼片元件,電路板大大縮小

秀一款設計的尋星儀電源,高手繞行,自我感覺良好,可惜不是雙面板,要不然更加美觀,功能DC3.6V-4.2V逆變DC20V 15V 3.3V(j降壓)最低轉換效率70% 自帶功放.1500mA電池實測放電1小時

回復

1742215784

LV.4

2013-07-31 10:38

@protel2

好吧，祝你成功！！

回復

liang871025

LV.2

2013-07-31 17:50

@protel2

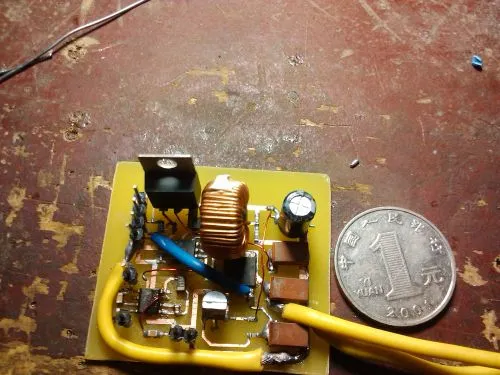

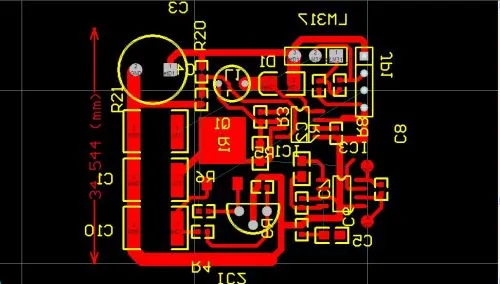

秀一款設計的尋星儀電源,高手繞行,自我感覺良好,可惜不是雙面板,要不然更加美觀,功能DC3.6V-4.2V逆變DC20V15V3.3V(j降壓)最低轉換效率70%自帶功放.1500mA電池實測放電1小時[圖片] [圖片] [圖片]

下拉電阻每個管單獨一個，驅動電阻也一樣，不要共用，，圖騰是8550跟8050吧，看看腳位有沒有接反……

回復

liang871025

LV.2

2013-07-31 17:57

@protel2

突然發現你的驅動板上似乎有個7805對不對，，你多少電壓供電？12或者24？如果是這兩個電壓就把它取下來再試，不然會導致驅動不足，48伏用7812或者15伏的穩壓供3525

回復
