UC3846控制移相全橋 斜坡補償

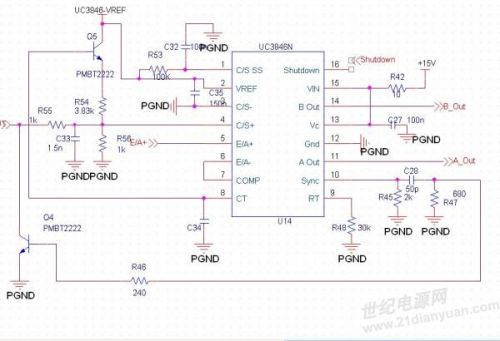

能告訴那一腳干嘛接100K的電阻，等電容充滿電那限流腳的電平不就是一直是5.1V，怎么來控制內部PWM比較器負端的的箝位電平呢？求解釋




全部回復(7)
正序查看
倒序查看
rainever
LV.8
2
2013-08-06 17:17

沒搞過移相全橋.mark一下.

CT腳若是給信號驅動Q5的話,豈不給vref加載了....沒見過這個連發

0
回復
貼片機
LV.8
3
2013-08-06 20:13
你再仔細看一看3846的內部結構就知道了,1腳電平5.1V,不會對PWM比較器正常工作產生影響.這里的接法是軟啟動用的...
0
回復
米老鼠
LV.8
4
2013-08-06 21:58
@貼片機
你再仔細看一看3846的內部結構就知道了,1腳電平5.1V,不會對PWM比較器正常工作產生影響.這里的接法是軟啟動用的...
3846好像不能完成移相全橋吧，就是個普通的半橋PWM，就算接成全橋結構也還是普通的PWM橋式，移相是調相不調寬，通過相位差來變相達到調寬的效果
0
回復
貼片機
LV.8
5
2013-08-06 22:18
@米老鼠
3846好像不能完成移相全橋吧，就是個普通的半橋PWM，就算接成全橋結構也還是普通的PWM橋式，移相是調相不調寬，通過相位差來變相達到調寬的效果
3846確實不能做移相全橋，能做硬開關的全橋。。。
0
回復
zxyu1258
LV.2
6
2013-08-07 10:03
@貼片機
你再仔細看一看3846的內部結構就知道了,1腳電平5.1V,不會對PWM比較器正常工作產生影響.這里的接法是軟啟動用的...
那正常工作后，1腳的電壓是VREF，那么輸入PWM比較器的負端電壓箝位在VREF+0.7V，而PWM比較器的正端接了穩壓管3.5V，這電壓明顯低于他，兩者怎么進去比較來控制鎖存器呢？
0
回復
貼片機
LV.8
7
2013-08-07 20:08
@zxyu1258
那正常工作后，1腳的電壓是VREF，那么輸入PWM比較器的負端電壓箝位在VREF+0.7V，而PWM比較器的正端接了穩壓管3.5V，這電壓明顯低于他，兩者怎么進去比較來控制鎖存器呢？
人家里面通過了一個三極管再接到1腳的,你是怎么分析電路的???
0
回復
2021-06-25 13:38

這是斜波補償?shù)?/p>
