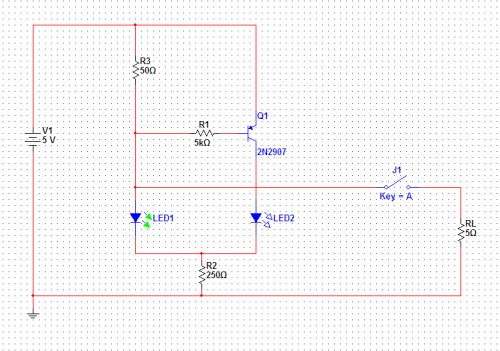

充電器轉燈電路 2N2907

如圖:輸入電壓:5V

        輸入電流:100mA

當電壓小于5V時紅色LED點亮(LED2),等于5V或者大于5V時綠色LED點亮(LED1),請問R1的阻值應該取多少比較合適?



全部回復(16)
正序查看
倒序查看
2013-08-07 11:20
用一個線性充電IC就行呀，價格也很低
0
回復
keiovgwx
LV.4
3
2013-08-07 11:41
@rj44444
用一個線性充電IC就行呀，價格也很低

鋰電池充電IC都是4.2V呀,現在要改到5V的  所以比較蛋疼,用比較器板子空間又不夠了 所以只能選擇三極管了.

0
回復
2013-08-07 11:43
@keiovgwx
鋰電池充電IC都是4.2V呀,現在要改到5V的 所以比較蛋疼,用比較器板子空間又不夠了所以只能選擇三極管了.
哦，那倒是
0
回復
雜念
LV.4
5
2013-08-08 09:28

你這個電路 應該完不成你要求的功能  V1再低 LED2也不會亮

只有合上開關J1才行

0
回復
2013-08-08 12:32
這個是靠R3電流檢測壓降控制轉燈的吧。
0
回復
keiovgwx
LV.4
7
2013-08-08 13:33
@雜念
你這個電路應該完不成你要求的功能 V1再低LED2也不會亮 只有合上開關J1才行

J1閉合表示給負載供電,但是我在實際的情況下,接上負載LED2都沒有點亮.請問是什么原因?qū)е碌?

0
回復
keiovgwx
LV.4
8
2013-08-08 13:36
@ymyangyong
這個是靠R3電流檢測壓降控制轉燈的吧。

我這里放R3是為了模擬實際100MA的輸出,所以才放了一個R3,請教一下在實際情況下電阻應該選擇多大的阻止比較好?

0
回復
hbinwen
LV.7
9
2013-08-08 14:11
@keiovgwx
我這里放R3是為了模擬實際100MA的輸出,所以才放了一個R3,請教一下在實際情況下電阻應該選擇多大的阻止比較好?

并一個0.7V壓降的二極管就可以了

0
回復
2013-08-08 14:19
@keiovgwx
我這里放R3是為了模擬實際100MA的輸出,所以才放了一個R3,請教一下在實際情況下電阻應該選擇多大的阻止比較好?

看轉燈電流想設成多少，100ma的話R3取7歐左右，RL調到43歐左右來測試。

0
回復
keiovgwx
LV.4
11
2013-08-08 23:04
@hbinwen
并一個0.7V壓降的二極管就可以了

串在R3和B極之間嗎,R3的阻止去多大比較合適???

0
回復
keiovgwx
LV.4
12
2013-08-08 23:07
@ymyangyong
看轉燈電流想設成多少，100ma的話R3取7歐左右，RL調到43歐左右來測試。
實際上電源的輸出在100MA左右,RL是模擬的負載.這個可以忽略.其電阻阻止怎么計算???
0
回復
2013-08-09 08:51
@keiovgwx
實際上電源的輸出在100MA左右,RL是模擬的負載.這個可以忽略.其電阻阻止怎么計算???
電源的輸出在100MA,轉燈電流設50ma的話R3取14歐左右。這個電路是靠負載電流來轉燈的，模擬負載RL要合理選擇。
0
回復
keiovgwx
LV.4
14
2013-08-09 10:16
@ymyangyong
電源的輸出在100MA,轉燈電流設50ma的話R3取14歐左右。這個電路是靠負載電流來轉燈的，模擬負載RL要合理選擇。

這個14歐姆的阻止是怎么計算數來的?

0
回復
2013-08-09 10:41
@keiovgwx
這個14歐姆的阻止是怎么計算數來的?

圖不對吧，應該兩個三極管加電阻分壓才可以達到要求

0
回復
keiovgwx
LV.4
16
2013-08-09 11:09
@追逐123456
圖不對吧，應該兩個三極管加電阻分壓才可以達到要求

發個圖,指點一下.

0
回復
2013-08-09 16:03
@keiovgwx
這個14歐姆的阻止是怎么計算數來的?
按Q1三極管BE壓降0.7V來算，0.7V/R3=50MA，R3就是14歐。
0
回復
