準諧振L6565芯片，加次級自驅動同步整流

請問下，有沒人，用過準諧振L6565芯片，加次級自驅動同步整流做過反激式電源的？我用L6565加同步整流時，電路啟動不了。。。。次級用二極管時又可以正常啟動，不知道哪位大俠有遇到過？
全部回復(11)
正序查看
倒序查看
ta7698
LV.9
2
2013-08-08 17:07

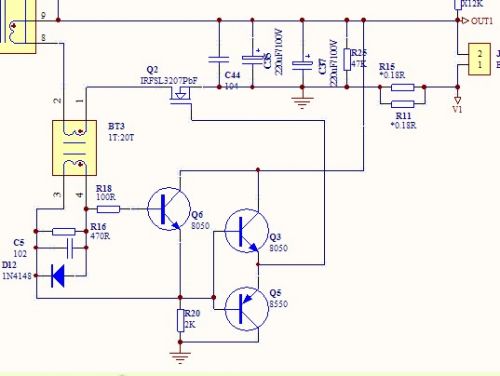

電路中加上D12后，Q6和Q3阿能導通？
0
回復
455Leo
LV.3
3
2013-08-09 11:59
@ta7698
電路中加上D12后，Q6和Q3阿能導通？
D12是嵌位用的。。。。就是限壓的
0
回復
老梁頭
LV.10
4
2013-08-09 21:33
@455Leo
D12是嵌位用的。。。。就是限壓的
貌似NCP1207有這個同步整流的應用文檔，找找啊NCP1207同步整流應用實例
0
回復
455Leo
LV.3
5
2013-08-09 23:18
@老梁頭
貌似NCP1207有這個同步整流的應用文檔，找找啊[圖片]NCP1207同步整流應用實例
梁工，就可以問下，你用過這款芯片調試同步整流嗎？我用的是L6565。。。
0
回復
老梁頭
LV.10
6
2013-08-10 21:00
@455Leo
梁工，就可以問下，你用過這款芯片調試同步整流嗎？我用的是L6565。。。
我用1207搭過這個電路···
0
回復
455Leo
LV.3
7
2013-08-10 21:26
@老梁頭
我用1207搭過這個電路···
梁工，那效果怎么樣。?？梢砸悖褑?？我Ｑ４５５９３８２０６
0
回復
老梁頭
LV.10
8
2013-08-12 20:33
@455Leo
梁工，那效果怎么樣。?？梢砸悖褑?？我Ｑ４５５９３８２０６
當時沒出現問題···
0
回復
2013-08-19 15:16
從原理上看，你的D12將變壓器4--3腳電壓嵌位在0.6V，Q6的發射結需要0.6V才能導通，而你又在Q6基極串了一個電阻R18，R18也有壓降，實際上Q6的基極已低于0.6V，能導通嗎？
0
回復
zxcao
LV.2
10
2013-08-31 20:59

分享一個我做過的自驅同步整流原理圖， 供討論學習！

0
回復
zxcao
LV.2
11
2013-08-31 21:00
同步自驅原理圖
0
回復
jackie86_ok
LV.2
12
2014-09-10 11:13
@微笑的野狼
從原理上看，你的D12將變壓器4--3腳電壓嵌位在0.6V，Q6的發射結需要0.6V才能導通，而你又在Q6基極串了一個電阻R18，R18也有壓降，實際上Q6的基極已低于0.6V，能導通嗎？
這個電路沒有問題，我在明瑋電源中看到過
