反激變換器輸出紋波異常原因（有圖）

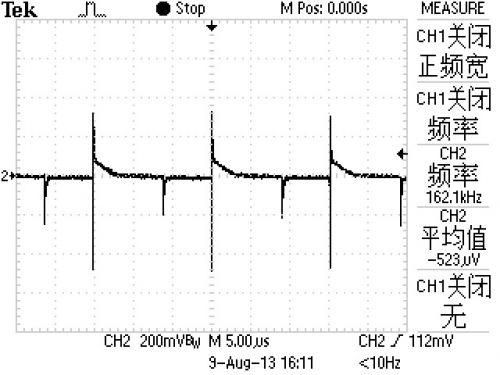

這個為輸出紋波波型，頻率為開關頻率，這個尖峰是在開關關閉時次級整流二極管（肖特基）導通時產生的這個尖峰，怎么去除這個尖峰？是不是這就是所謂的紋波噪聲？  望賜教，多謝了！

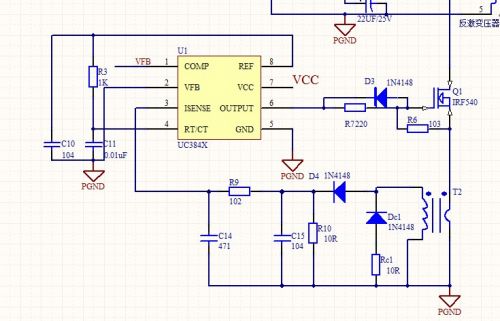

使用的是電流互感器來檢測源邊電流，這是局部電路圖

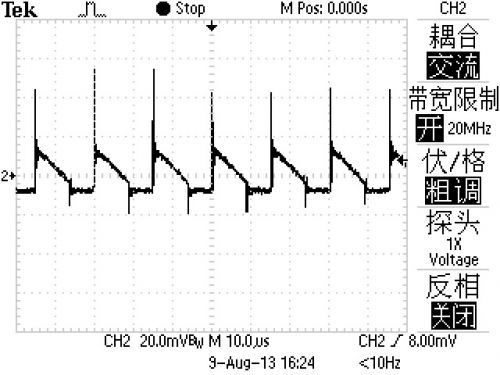

這是實際測量3腳對5腳的波形，有尖峰

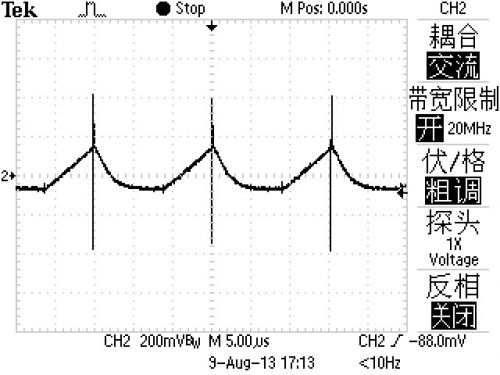

這是芯片供電7腳對芯片地5腳的紋波波形。大師幫忙分析下我的遇到的問題，謝謝！

全部回復(4)
正序查看
倒序查看
老梁頭
LV.10
2
2013-08-09 21:23
有尖峰很正常，你是帶地線夾子測的么，可能是地線夾子上的干擾。紋波可以去掉地線夾子靠接看看。最好是雙絞線加電容測試···
0
回復
HMX
LV.1
3
2013-08-09 21:56
@老梁頭
有尖峰很正常，你是帶地線夾子測的么，可能是地線夾子上的干擾。紋波可以去掉地線夾子靠接看看。最好是雙絞線加電容測試···
首先謝謝您回答！測量都是有去掉探頭地線夾子測的。雙絞線加電容怎么測？感覺不像是干擾的問題，而是電路本身產生的尖峰..
0
回復
zhenxiang
LV.10
4
2013-08-09 22:30
@HMX
首先謝謝您回答！測量都是有去掉探頭地線夾子測的。雙絞線加電容怎么測？感覺不像是干擾的問題，而是電路本身產生的尖峰..
調整Y電容 以及輸出二極管 輸入MOS的吸收阻容。最后在輸出并接一只高頻特性好的獨石電容
0
回復
HMX
LV.1
5
2013-08-09 22:55
@zhenxiang
調整Y電容以及輸出二極管輸入MOS的吸收阻容。最后在輸出并接一只高頻特性好的獨石電容
明天去實驗室才能調，能否分析下是什么原因產生的么？剛?cè)腴T，對一些現象不是很理解。Y電容我有調過，不管加大還是減小都沒什么變化，MOS采用的是DD吸收
0
回復
