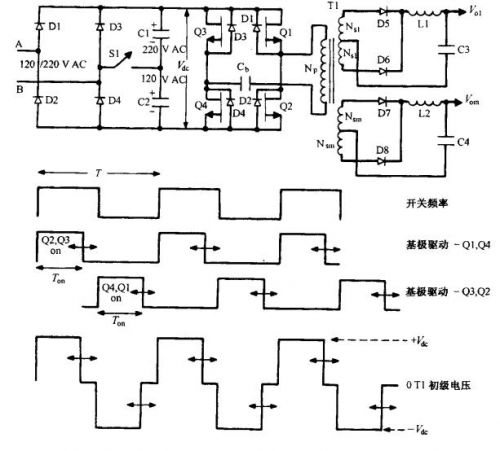

這個是沒錯的，這個時候次級兩個二極管會同時導通，相當于變壓器被短路了。

請問能詳細解釋一下么？實在有點想不明白

到底是二極管同時導通，導制初級電壓為0。還是輸出電感的導制電壓為0并使兩個二極管同時導通？還有變壓器什么時候復位？

周末大家都不在么？等高手指點！實際中波型真的是那樣么？漏感的存在就沒影響么？

二極管之所以為同時導通，是輸出電感的電流需要續流造成的，當然這個波形是在忽略漏感的前提下。

那在死區時間里 變壓器復位了么？如果復位，什么時候復位的。如果沒有，維持變壓器磁通的電流在哪個回路？

我想是不是這樣的：變壓器是和漏感一同復位的，復位時輸出級會出現短暫的D6導通 D5關斷。由于輸出電感比較大，輸出電流幾乎不變。在變壓器復位后D5,和D6就同時導通了。

變壓器的并沒有復位，此時勵磁電流在次級回路。

那是不是意味著 兩個輸出整流管 一起導通時的電流并不一樣。能講的詳細點么？

是的，因?yàn)槌跫?jí)mos都關掉了，而輸出電感需要續流，初級無法提供夠足夠的電流，

所以次級兩個二極管會同時導通，變壓器被短路，兩個二極管電流之間的差就是勵磁電流折射到次級的值。

如果是這樣的話，那是不是意味著負載很輕的時候就有兩個輸出管一起導通的情況了。

謝謝你了，以前只搞過反激，沒有注意變壓器的勵磁電流和負載電流區別。

是的，即便是輕載，也有這現象
