先看看小靈通基站是什么樣子吧:)500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099404765.jpg');}" onmousewheel="return imgzoom(this);">

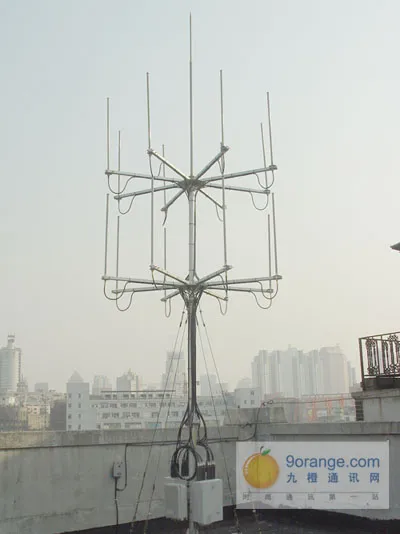

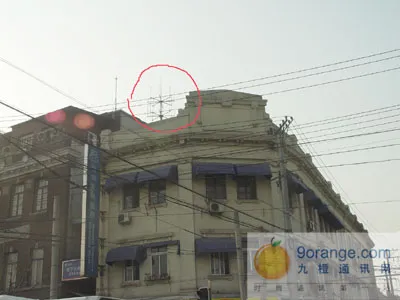

根據不同地勢,基站可能安裝在山頂,也可能在樓頂?shù)刃盘柌灰妆徽趽醯牡胤?看看安裝在樓頂?shù)幕景?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099405457.jpg');}" onmousewheel="return imgzoom(this);">

基站網絡知識


在城市,基地站可以安裝在辦公樓中;在農村,安裝在集裝箱內.基地站是一套為無線小區服務的設備,通常是一個全向或三個扇形無線小區.
    90年代初中國移動通信市場上競爭的有美國的摩托羅拉、瑞典的愛立信及日本的NEC公司.三者生產TACS制系統均有一定的經驗.
    TACS制式基地站包括無線收、發信設備及其接口或控制系統.通?；卣居袃煞N控制方式,一種是由移動業務交換中心直接控制,基地站除配備收發信設備外,只有必要的各種接口,愛立信及NEC兩家公司即采用這種方式;而另一種是基地站具有控制系統(BSC),即具有一定的智能,摩托羅拉公司即是這種方式.
    摩托羅拉公司的設備有兩種系列.圖1是一個典型HC系列5個機架基地站的組合固,從右到左看,第一個是電源架,第二、第三是發信架,第四個是收信架,第五個是基地站控制系統(BSC)及音頻架.一個發信架包括8個話音信道和一個控制信道.現兩個發信架互為主備用狀態,自動倒換,即采用所謂冗余式.圖2是一個典型LD系列3個機架基地站的組合圖,從右到左看,第一個是電源架,第二、三個是收發信架(包括基地站控制系統).一個收、發信架有8個話音信道和兩個控制信道.每一個電源架只能提供兩個收、發信架的需要,當根據擴容需要增加收、發信架時,電源架也必須相應地增加.每增加一個機架就可增加10個話音信道,可根據所需信道數組成多機架,最多可達13個.
由于摩托羅拉公司的基地站設備具有一定的智能,它可以分擔移動業務交換中心的部分功能,所以從基地站到移動業務
    交換中心的接續和掛機過程與愛立信及NEC兩家公司不同,其移動用戶被呼過程,如圖3所示.
    移動用戶主呼過程,如圖4所示.
    移動用戶釋放過程,如圖5所示.


圖1. HC系列5機架基地站的組合圖


圖2. LD系列3個機架基地站的組合圖


圖3. 移動用戶被呼過程示意圖


圖4. 移動用戶主呼過程示意圖


圖5. 移動用戶呼叫釋放過程示意圖

    下面以愛立信的基地站設備(RBS883)為主進行簡要介紹.其基地站主要作用是處理基地站與移動臺之間的無線通信,為數據和話音信號,在MSC與MS之間起中繼作用.在通話期間,基地站利用監測音(SAT)和測量接收信號強度的方法,監示無線傳輸質量.其基地站設備主要由一至多部收發信機架(根據信道的需要)、交換機與無線信道接口機架、電源架及天線等組成.

一、收、發信機架(單機架)

    收發信機架上具有與移動臺進行無線通信所需的全部設備.它包括:信道單元、發射機(TX)合成器、接收機(RX)多路耦合器(MC)、信號強度接收機(SR)、參考振蕩器(用于CMS8810)、控制信道備用倒換(CCRS)、信道測試器(CT)、功率監視單元(PMU)等功能塊,其組成框圖及其在機架中的位置,如圖6及圖7所示.


圖6. 無線信道(RCG)功能塊框圖


圖7. 無線柜(架)

1、信道單元

    控制信道和話音信道的信道單元是相同的.每個信道單元由一個發射機、一個接收機、一個控制單元和一個功率放大器組成.功率放大器有三種,它們的輸出功率分別是:10W、25W及40W;究競選年哪一種,取決于小區覆蓋半徑的大小.為了獲得所需的覆蓋,在安裝時可在三種功率放大器中選擇一個.發射機的輸出功率受軟件(SW)和硬件(HW)控制.硬件是裝在收發信盤(TRM)面板上的一個電位器,可用人工進行調整,調節范圍可從最大輸出功率下調20dB.軟件調節有7個檔次,每檔4dB調低輸出功率.硬件和軟件控制后的最小輸出功率為100mW.
    收發信盤(TRM)裝在一個雙面鋁/鋅合金材料鑄成的盒子里.發信機(除功率放大器外)、接收機和電源裝在一邊,控制單元(CU)裝在另一邊,功率放大器(PA)單獨地用螺絲固定在收發信盤的后面,并配有一個溫控電扇.
    一個基地站可以由一個或幾個收發信機架組成,最多96個信道單元.
    在同一個機架中的信道單元,可由MSC指令分配給本基地站的不同無線小區.同樣,信道單元也能指定為話音信道、控制信道或作信號強度接收機.通常CMS8810機第一信道為控制信道,2~8信道為話音信道單元,第二信道(Ch2)為備用控制信道單元.
    控制單元由微處理機組成,為信道單元的智能部分,它負責管理送向MSC的信令過程和送向MS的信令,并負責對收發信單元的控制,同時也負責測量來自MS話音信道的質量和整個收發信單元的故障監測.

2、接收機多路耦合器(MC)

    單機架(A機架)的接收機多路耦合器,用于把接收信號分配給二個功率分配器.每個分配器所引入的6dB衰耗,由多路藕合放大器的增益(前置放大器)來補償.功率分配器是無源的,沒有截止頻率,輸出端口之間的隔離大于30dB.
    多路耦合器由帶通濾波器、放大器和功率分配器等組成.放大器的電流是受到監視的,如果出現故障,有告警信號指示,并把告警信號送到配線單元(DBU).
    不同頻段使用不同形式的多路耦合器(MC).
    當收發信單元的數量超過16時,需要配置一個主功率分配器(MPS),它可以把功率分配給四個功率分配器;當數量超過32個時,需要增加第二個主功率分配器.因此,在多個機架的情況下,一個接收機多路耦合器最多可容納48個信道接收機和2個信號強度接收機.

3、信號場強接收盤(SR)

    SR由接收機和控制單元組成,其性能指標與信道收信單元相同.SR按照MSC的指令,連續地、逐路地對鄰近無線小區的信道進行掃描,并把測量結果送到MSC;MSC根據測量結果,判斷一個行進中正在通話的移動臺是否需要進行交換(信道轉換),即是否轉換到所考慮的鄰近無線小區中.

4、參考振蕩器(ROU)

    ROU是一個高穩定度的振蕩器,可產生一個31．250kHz,具有0．25ppm頻率穩定度的信號.此信號分配給所有信道單元發射機、接收機的頻率發生器中,作本機振蕩器鎖相環的參考信號.該信號具有兩種形式:一種是數字形式(采用PCM方式),用于MSC的交換機與無線接口機架之間;另一種為模擬形式,用于模擬信令時的調制與解調.
    當采用PCM連接時,ROU的輸出信號作為PCM的外部基準.當交換機與無線信道接口機架(ERl)收到一個來自MSC的時鐘信號(2048000土0．000005Hz)時,把它轉換成收發信單元的本地振蕩器鎖相環所需的參考信號.
    這個參考振蕩單元中,還有一個穩定度為1．5ppm/a的普通溫度補償晶體振蕩器,作為PCM外部基準的備用.
    模擬方式不設外部基準,但配以具有晶體恒溫箱的高穩定度內部振蕩器,它的穩定度可達到0．25ppm/a.
    所有的收發信機均有自己的石英晶體振蕩器.當ROU系統發生故障時,例如鎖相環(PLL)失鎖,在參考振蕩單元(ROU)發出告警信號的同時,它們自動投入運行.使用ROU系統的優點是,每年維護時只需對一個振蕩器核對即可,而無需涉及每一信道單元的各振蕩器.
    ROU通過配線單元(DBU)把參考信號分配到每個收發信單元、信號場強接收盤、信道測試盤等.它最多可供6個機架.

5、信道測試盤(CT)

    CT是受MSC操作人員控制的設備,用來測試基地站內的無線信道設備,并把測試結果通過數據線送回MSC.信道測試盤是由收發信機和控制單元組成,其接收機用同軸電纜與收發信單元的發信機相連,同時與星形聯結器上的測試結點相連,其發射機通過多路耦合器的測試結點與收發信單元的接收機連接.它能連接9個發射機和3個接收機天線.

6、功率監測單元(PMU)

    它聯接在功率合成器的輸出端,通過定向耦合器獲取信號,測得天線饋線電纜上的前向和反射的功率,以達到監視前向和反射功率的目的.當反射功率太高時,就會啟動告警.每個發射天線需要一個功率監測單元.

7、控制信道備用倒換單元(CCRS)

    CCRS由高頻(RF)同軸繼電器和控制邏輯電路組成.它有兩種工作狀態:正常和倒換.當處于正常狀態時,控制信道(CC)作為控制信道使用,而備用控制信道(CCR)作為話音信道使用.
    一旦控制信道(CC)出現故障,不能工作時,它在接到MSC指令后,處于倒換狀態.此時,控制信道(CC)的輸出為開路,備用控制信道(CCR)代替原控制信道起控制信道的作用.

8、配線單元(DBU)

    配線單元由安裝在印刷電路板上的14個連接器組成.機架內部和相互之間所有的告警、信息分配器連接、收信連接、發信連接和參考振蕩單元時鐘/告警信號都與配線單元連接起來.
    每個收發信盤、信號場強接收盤和信道測試盤均分別使用一個連接器.這樣,一個機架的信道盤共需10個連接器.剩下的4個連接器,一個用來與話音信道(VC)收發信單元的所有音頻線連接起來;一個連接器把來自多路耦合器(MC)和功率監測單元(PMU)的告警信號連接起來,它也把控制信號分配給控制信道備用倒換單元.最后的兩個連接器,用來連接相鄰機架間的各種信號.

9、電源配線(PCB)

    輸入十26V直流的電源,通過兩對導線與機架頂部位于分配單元后面的電源連接板相連.在機架底部的電源配線條PD1與電源連接板上的其中一對電源輸入線相連;在機架頂部的PD2與另一對輸入線相連.
    PD1供給: 多種耦合器A、功率監視單元(PMU)、控制信道備用倒換(CCRS)、信號場強接收盤(SRM)、收發信單元2、Ch3、Ch4、Ch5.
    PD2供給: 多路耦合器B、功率監視單元(PMU)、信道測試盤(CTM)、Chl、Ch6、Ch7、Ch8、參考振蕩單元(ROU).
    如此安排即使0其中一對輸入電源支路發生故障,其單元仍可以維持工作;當然系統的話音信道數減少了,并無接收分集.

二、交換機與無線信道接口機架

    接口設備是連接基地站和移動業務交換中心的紐帶,起信號交換的作用.為此,首先介紹一下MSC和BS間信號的傳輸情況.

1、MSC和基地站間的數據傳輸

    當MSC經控制信道或話音信道向移動臺發送報文時、MSC接收BS請求越區信道轉換的報文時或?yàn)榱硕ㄎ籑SC向BS發送請求測量報文時……都需要在移動業務交換中心和基地站間傳送數據.其數據傳輸?shù)挠布驁D,如圖8所示.


圖8. MSC-BS數據通信(一條32路PCM線路)

    圖中采用了30/32PCM線路(也可采用24路PCM線路或模擬傳輸線).為分析方便,圖中只畫出一條PCM線路.
    為了增強可靠性,控制設備處理機(CUs)通常裝備一對區域處理機擴充模塊(EMRP)一個EMRP處于工作狀態;而另一個備用.EMRP為主控,每10毫秒對所有CUs掃描一次.如果發現任何CUs中有報文等待處理,它就立即取出.區域處理機擴充模塊(EMRP)最大控制(尋址)能力是:8個控制信道、32條話音信道和8個信號強度接收機.
下面以MSC發送到指定控制單元(CU)的報文為例,來說明數據傳輸?shù)倪^程.
1．中央處理機向相關基地站的中央信號終端STC發送報文.
2．中央信號終端STC處理報文標記,標記包含控制CU接收報文的區域處理機擴充模塊的確切地址和符合CCITTNo．7協議的公共信道信號框圖的報文內容.
3．中央信令終端(STC)經由交換機終端電路(ETC)組成的傳輸媒介、PCM鏈路的16時隙(稱為控制鏈路或信號鏈路)和復用器(MUX)將報文發給區域信號終端(STR).ETC和MUX保證在發送和接收時,將64kbit/s數據流正確地插入16時隙和從16時隙中提取出來.
4．區域信號終端(STR)接收報文后,首先檢驗傳輸報文是否正確,在證實無差錯后,對信號報文重新格式化,最后把報文送到EMRP總線上相應的區域處理機擴充模塊(EMRP).
5．區域處理機擴充模塊計算控制單元地址,把報文送到報文分配器(MD),由MD把并行數據流轉換成串行數據流,這是因?yàn)榇袛?shù)據流對無線電干擾不敏感,以滿足高級數據鏈路控制規程(HDLC)的要求.
6．當CU在數據總線上監視數據流時,它能確認自己的地址,并檢索報文,從而實現了MSC向指定CU發送報文的全過程.

2、MSC和BS間的話音傳輸

        在基地站話音信道單元和MSC(經ETC)的選組器之間,每個無線話音信道有一條專用的、雙向的話音線路,如圖9所示.


圖9. MSC-BS間的話音線路

    圖中表明,信道接收機(RX)將收到的移動臺話音按模擬方式送到復用器,在復用器中進行模擬/數字變換.然后將數字化的話音信號插入相應的PCM數字信道(時隙)中.一般地說,32路PCM線路,0號時隙用來傳送同步和告警信息,16號時隙用來傳輸數據,所以一條32路PCM線路只能為30條話音信道服務.
在MSC中,由ETC接口的話音信道直接連到選組器,通過選組器將話音信道交換到需要的方面.
    在基地站,由復用器(MUX)把通過PCM相應時隙傳過來的數字話音信號變換成模擬形式,直接送到相應的信道發射機(TX),然后經無線信道發往移動臺.
    如果PCM傳輸線路的傳輸質量及某些維護工作不能滿足要求時,交換機終端電路(ETC)將通知區域處理機發出告警.
    不難看出,當MSC與BS間僅一條PCM線路時,一旦PCM線路發生故障,基地站就被切斷,使它所控制的無線小區內所有的移動臺處于癱瘓狀態.為此,通常要求基地站具有雙份PCM線路.這意味著STC、ETC、MUX和STR也需要雙份,如圖10所示.


圖10. 雙份PCM傳輸線路

    是否采用雙份PCM線路,要從可靠性和成本兩個方面來考慮.當然,如果基地站話音信道數量超過30條時,則PCM線路將多于一條.在此情況下,從提供優質服務的觀點來看,外加設備(STC和STR)的成本就可忽略了.
    在雙份控制結構中,當一條PCM傳輸線路發生故障時,只是發生故障的PCM話音信道停止工作,其數據將由另一條PCM的16時隙繼續進行傳輸.
    由圖10還可看出,根據需要,在基地站信道數增加到一定數量之后,如果一對區域處理機擴充模塊(EMRP)不能滿足要求時,可將另一對EMRP(或更多)與現有總線相連接來實現擴充.
    一般情況下,一條控制鏈路(STC,16時隙和STR)控制奇數EMRP對,而另一條控制鏈路則控制偶數EMRP對,但當其中一條控制鏈路發生故障時,另一條就負擔整個負荷.

3、交換機和無線信道間接口(ERI)

    ERI是基地站功能單元之一.它是由專供數據傳輸?shù)膯卧M成.圖11表示了TSG30機架的情況.本架設備由雙份控制系統構成.


圖11. TSR30架

    由于基地站用24VDC,而接口設備需一48VDC(電話設備的標準值),所以在機架上需配備DC/DC變換器.

4、擴充模塊組(EMG)

    EMG是為控制基地站而設計的,位于ERI機架中.由STR(或一對STR)和大量的EMRP組成.每個EMRP對<或單一個EMRP＝看作為一個擴充模塊(EM).因此人們常稱之為擴充模塊組.由擴充模塊來控制相應的控制單元(CU)或打字機等.
    一個擴充模塊組,通常用于控制一個基地站,即一個全向性無線小區或三個扇形無線小區,如圖12所示.


圖12. 控制鏈路和EMGS例子

    因此,當連接一個新基地站進行數據傳輸時,必須指定EMG的名字和號碼、以及所有的EM和被EM控制的設備.還必須說明控制鏈路的構成,是單一還是雙份的.

三、電 源

    基地站的配電電壓為26．4v.通常是由主干電力線路經AC/DC變換器得到的,如圖13所示.當主干線路發生故障時,備用電池將能在一定時間內向基地站供電.


圖13. 供 電

下面是上文所對應的圖

圖1500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659386.gif');}" onmousewheel="return imgzoom(this);">
圖2500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099658986.gif');}" onmousewheel="return imgzoom(this);">
圖3500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659000.gif');}" onmousewheel="return imgzoom(this);">
圖4500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659015.gif');}" onmousewheel="return imgzoom(this);">
圖5500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659031.gif');}" onmousewheel="return imgzoom(this);">
圖6500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659052.gif');}" onmousewheel="return imgzoom(this);">
圖7500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659074.gif');}" onmousewheel="return imgzoom(this);">
圖8500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659100.gif');}" onmousewheel="return imgzoom(this);">
圖9500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659125.gif');}" onmousewheel="return imgzoom(this);">
圖10500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659153.gif');}" onmousewheel="return imgzoom(this);">
圖11500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659168.gif');}" onmousewheel="return imgzoom(this);">
圖12500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659182.gif');}" onmousewheel="return imgzoom(this);">
圖13500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1099659238.gif');}" onmousewheel="return imgzoom(this);">

頂一下!

再頂一下!

好貼!頂!

PHS小靈通基站供電現狀

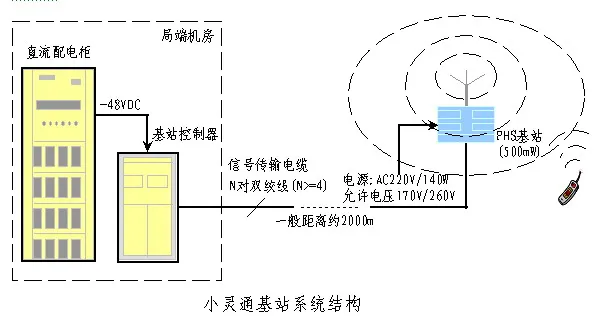

1、 小靈通基站系統結構:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101247910.jpg');}" onmousewheel="return imgzoom(this);">
2、 小靈通500mW基站的供電要求:
交流220V,功率140W,發射功率500mW;允許電壓波動170V~260V,最大功耗200W.
3、小靈通基站的常見供電方式:
1)、市電直接供電
根據PHS基站的供電要求,現在最常見的方式是直接從市電網取電.
這種供電方式是最簡便的一種,其直接投資成本低、維護量小.但缺點也較多:
l 交流供電電壓不穩(供電電壓受高峰負載影響較大)
l 交流供電經常受停電困擾(用電缺口較大;交流電網要求同步運行,存在不穩定問題,輸送的功率受電力網穩定限制;交流電網短路容量較大,事故停電的影響范圍也較大;電業部門檢修或故障時,造成大面積停電)
l 經常遭受雷電襲擊
l 電源接入困難,須電力部門調配或與物業管理部門協商.
l 需要每個基站配電表,進行單站結算,較為麻煩.
l 交流輸電對通訊的干擾較大.

2)、市電+UPS
由供電方式1的問題,最直接的考慮是采用一種市電+UPS的供電方式,即在各PHS基站配備小型UPS不間斷電源
這種方式有一定的優點,但由于要引入電池設備并安裝于室外,因此也存在許多不足:
l 小容量UPS延時有限(UPS設備核心元件—電池,因而容量有限);
l UPS主機因環境因素容易損壞(室外安裝,環境差,風雨雷電,高低溫:-40~50℃);
l 使用壽命短(UPS電池的使用壽命受電池充放電次數限制及有效期限制);
l 安裝不便,維護量大(安裝于樓頂,高桿等,維護困難,需定期巡檢,定期對電池充放電);
l 投資成本費用高(小靈通基站發射功率小,基站密集,若分別配備UPS,投資大)

3)根據上述供電方式1、2存在的問題,這里就提出第3種更好的方案—--基站直流遠程供電方案,概述為以下幾個優點:
直流遠程供電有如下優勢:
l 直流電干凈、穩定、可靠;是高效、安全、無干擾的產品.
l 解決了市電停電的困擾和電源接入的困難,使得基站的安裝更便利、選址更方便.
l 不受雷電困擾;
l 安裝、維護、使用方便,維護量小;
l 相對節省投資和運營費用
l 不需象UPS一樣必須定期巡檢、定期對電池充放電,避免因低溫或高溫造成電池?fù)p壞
l 免去每月的人工抄電表的工作量.
l 因局端設備可監視基站設備運行的功能,減少維護工作量.
l 在市電+遠供方式下,基站設備體積小、重量輕,安裝方便,具有防盜功能
l 在市電+遠供方式下,基站電源遠供設備可控性和安全性更高(因該設備具有超載、空載、短路、過壓保護功能).

基站直流遠程供電常用三種方案:
1)、利用小靈通基站電纜的空余線對進行直流遠供
本方式使用小靈通基站電纜數對空閑市話線對進行直流遠供傳送,直接供電.
這種方式遠端電壓無須轉換,只有控制電路,設備成本較低,因此可靠性高,室外維護量小,沒有電池放電時間問題和交流電源供電單位的協調問題,克服了遠端設備工作環境惡劣的影響,但因?yàn)閭鬏斁€始終是直流高壓,安全性稍差,同時占用局方的線路資源.
2)、利用小靈通基站U口復用進行直流遠供
該供電方式利用小靈通基站U口信號線進行信號與直流電混合復用.在局端進行混合,信號與直流通過同一線路傳輸,在遠端使用轉換設備將信號與直流電分離開.
該復用方式不占用信號線對,將節約傳輸資源,但將增加遠端轉換設備.
3)、市電+遠供方式(市電主用,遠供備用,具有類似UPS的續電功能)
“市電+遠供方式”方案,它一舉解決了包括防雷、防人身安全、防電力線碰觸、防雨水、防電纜斷路開路等問題;具有普遍推廣的意義.
直流遠供的遠端設備同時具有220±5V交流電、220~300V直流的輸入方式.
這種供電方式平時以市電供電為主用,當市電中斷時,能自動切換到備用遠供系統上;當市電恢復時,遠端設備能自動切換到交流供電方式,此時遠供系統停止供電,減小機房耗電.

小靈通基站遠程直流供電安全措施:
1. 采用懸浮供電技術.單組線對大地為零電壓,單根線直接接觸不會發生電擊,只有同時接觸不同極性的兩組線時,才會有電壓壓降產生.
2. 在空載或線路短路或開路的情況下,局端供電設備自動切斷輸出電源,保證維護人員的人身安全.并自動輸出檢測信號,智能恢復.
3.線路上的電流很小,不會對線路產生故障.
4.遠供設備的輸出及輸入具備防雷功能及過壓保護功能,可適應雷暴氣候.
5.線路上的電流為直流,不會影響信號線的正常傳輸.

怎么沒人來討論這個問題啊,是不是小靈通遠供電源的問題都搞定了,還是這種電源沒發展前途啊???

小靈通遠供電源的技術其實也是我們大家常見的一些問題,比如:DC/DC(、U口復用、過載短路、市電入侵、懸浮、過壓過流、線路平衡、自動切換、自動恢復、通訊(只是簡單的狀態信號)、線路損耗,再加一點簡單的狀態聲光報警等問題.我想在電源這個行業做一段時間,這些問題都很容易了,不要所以以前沒接觸過這些問題就被嚇退縮了.

有什么想法,都可以拿出來討論啊,互相學習,共同討論,才能共同進步;一個人自學當然也可以解決很多問題,但這樣會很慢的.

從這個貼開始,我將陸續把

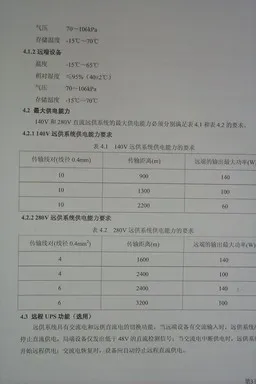

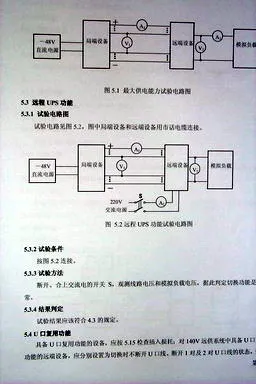

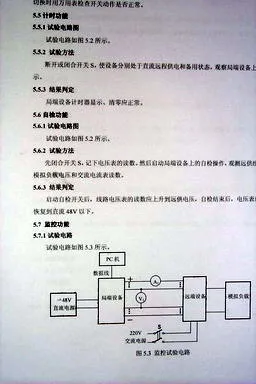

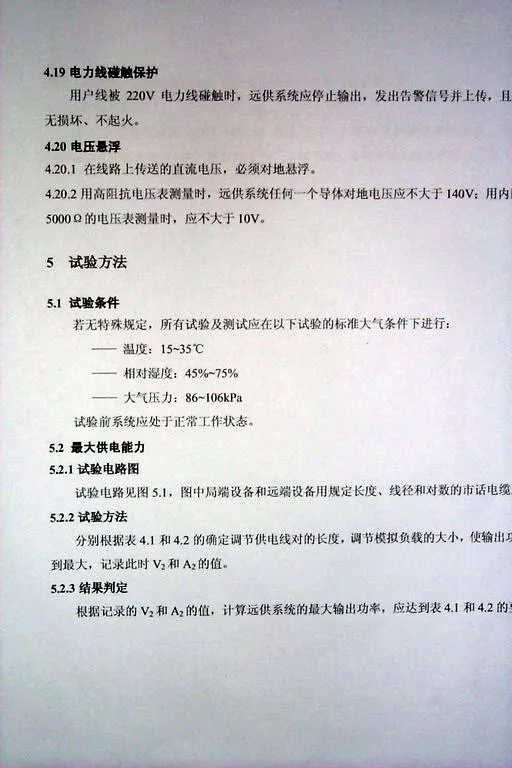

中國電信集團公司 小靈通基站直流遠供系統技術規范  (2004年7月)
傳上來,我在網上沒發現電子檔的,所以我要是手寫的話那會比較慢的希望大家不要急,我會都傳上來的.

這個貼下面我想和大家談?wù)動嘘P(guān)防雷的一些問題,請大家踴躍參與啊!

避雷就是將能量瀉放或轉移,從而保護好電子設備.
避雷器件是指能吸收由于雷擊或操作過電壓引起的脈動能量,從而避免電子設備受損壞或避免壽命降低的器件,包括氣體放電管、壓敏電阻、抑制二極管和半導體放電管.

常用防雷元器件

陶瓷氣體放電管GDT
金屬陶瓷氣體放電管
固體放電管
玻封防雷管
自恢復保險絲
壓敏電阻MOV
瞬變電壓抑制二極管TVS
集成半導體防護器件
防雷模塊SPD 等等

氣體放電管:氣體放電管由封裝在小玻璃管或陶瓷管中相隔一定距離的兩個電極組成.其電氣性能基本上取決于氣體種類、氣體壓力以及電極距離.如果發生電壓沖擊,電極間會產生某種電弧,電離氣體放電的路徑是由高阻抗轉向低阻抗.該放電過程阻止一個更高的沖擊幅值,此處的弧電壓大約降低10~30V.氣體放電管受到瞬態高能量沖擊時,它能以10-6s量級的速度,將其兩極間的高阻抗變?yōu)榈妥杩?吸收高達數千瓦的浪涌功率.

壓敏電阻:壓敏電阻或金屬氧化膜壓敏電阻允許標志在其上的最大正弦交流工作電壓通過.任何高于這一標志電壓值的電壓會被安全的轉換,受到瞬態高能量沖擊時,它能以10-9s量級的速度,將其兩極間的高阻抗變?yōu)榈妥杩?吸收高達數千瓦的浪涌功率.壓敏電阻可用于中等較高的電壓沖擊場合.

抑制二極管:抑制二極管與普通齊納二極管(穩壓管)的工作原理類似.如果高于標志在其上的擊穿電壓,二極管就會導通.與齊納管相比,抑制二極管(簡稱TVS)有更高的電流導通能力.TVS的兩極受到反向瞬態高能量沖擊時,它能以10-12s量級的速度,將其兩極間的高阻抗變?yōu)榈妥杩?吸收高達數千瓦的浪涌功率,使兩極間的電壓箝位于一個預定值,有效地保護電子線路中的精密元器件,免受各種浪涌脈沖的損壞.它比使用壓敏電阻進行浪涌保護優越得多.具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、體積小等特點.

壓敏電阻的選用:

  對于過電壓保護方面的應用,壓敏電壓值應大于實際電路的電壓值,一般用以下公式計算:

  V1＝av/bc

  式中a——電源電壓波動系數,一般取1.2

  v——電路直流工作電壓(交流時為有效值)

  b——壓敏電壓誤差,一般取0.85

  c——元件的老化系數,一般取0.9

  這樣計算得到的V1實際數值是直流工作電壓的1.5倍.在交流狀態下要考慮電壓峰值,因此計算結果應擴大1.414倍,在應用中可參考此公式通過實驗來確定.另外要考慮壓敏電阻的通流量的選取,通常產品給出的通流量是按產品標準給定的波形,沖擊次數和間隙時間進行脈沖試驗時產品壓敏電壓變化率小于初值的±10%所能承受的最大電流值.產品所能承受的沖擊數是波形、幅值和間隙時間的函數.當電流波形幅值降低50%時沖擊次數可增加一倍,所以在實際應用中,壓敏電阻器所吸收的浪涌電流應小于產品的最大通流量,以使產品有較高的工作壽命.

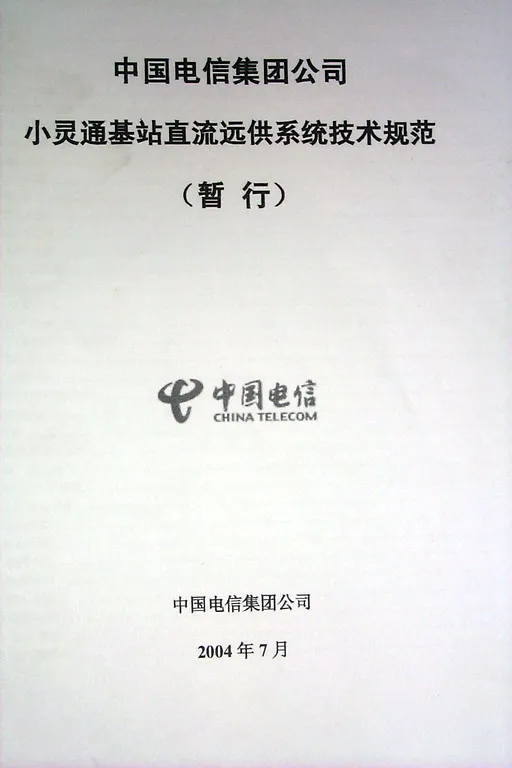

封面

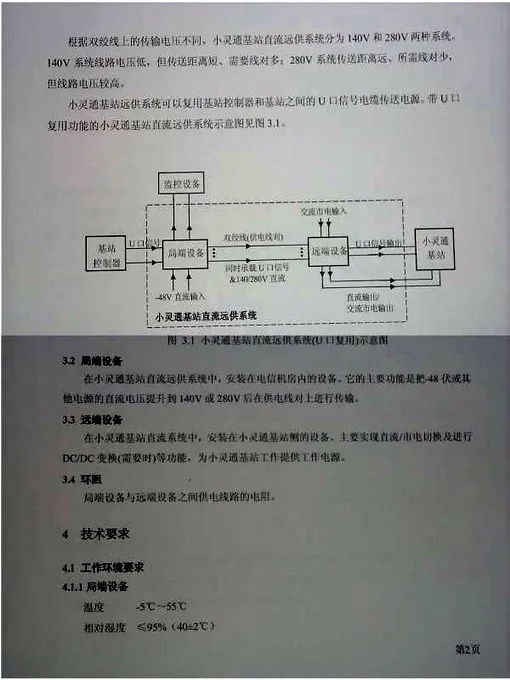

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102683541.jpg');}" onmousewheel="return imgzoom(this);">

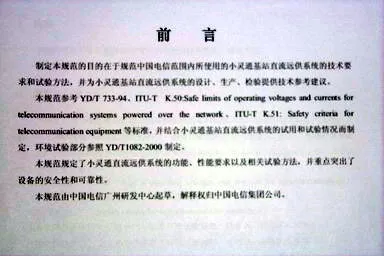

前言
