直流電機驅動電路-MOS管發燙厲害,怎樣解決(附原理圖,波形圖)?有回必答
原帖http://bbs.dianyuan.com/topic/45748

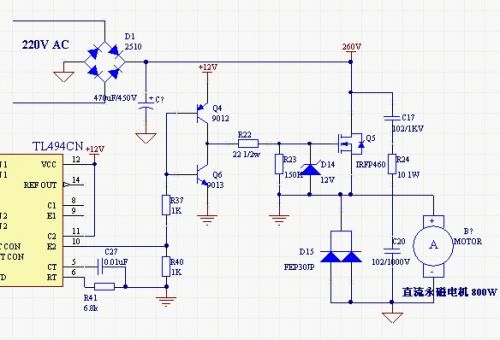

帖子里，一個大俠給出一下電路圖，
可我左看右看電路圖都不正確，可最后lz還說能運行，奇怪；
lz求助帖子
大俠回復ok電路圖，大家看看圖騰電路怎么工作的？感覺不能有效工作。
當控制口高電平，低電平，請問圖騰輸出口電平如何變化？
直流電機驅動電路-MOS管發燙厲害,再討論怎樣解決(附原理圖）
全部回復(5)
正序查看
倒序查看
@flyfly8
上圖是上端BUCK,控制系統的地是懸浮的，用示波器測試容易受干擾；下圖是下端BUCK，干擾小的多，控制系統的地容易處理；發熱嚴重的原因也可能是MOSFET的開通速度太快，造成D15的反向恢復電流過大，也就是MOSFET的開通電流過大（負載電流和向恢復電流之和，），可以適當增加MOSFET開通電阻,或者增加D15的規格；希望對您有幫助
不明白，輸入hi 或者low 時 兩個管子如何導通的，
因?yàn)檩敵龆穗妷翰皇且粋€(gè)定值 hi或者low。
