UC3842開關電源失敗，求助

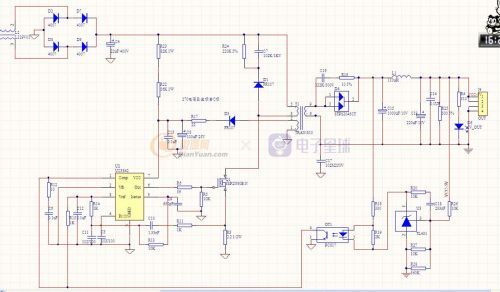

先上電路圖
全部回復(16)
正序查看
倒序查看
2013-08-29 19:44
R13、C10這么接是什么意思？
0
回復
2013-08-29 21:50
@ymyangyong
R13、C10這么接是什么意思？
失敗是什么情況？是輸出不正常還是沒有輸出？樓主應該把你的情況說明下，不然很難幫你分析。
0
回復
abccba
LV.9
4
2013-08-29 23:06

受累用萬用表測一下P3腳對地的平均電壓是多少？

0
回復
2013-08-30 09:03
@ymyangyong
R13、C10這么接是什么意思？
謝謝回復。本來想做濾波的，現在已經拿掉了
0
回復
2013-08-30 09:03
@chenyankun
失敗是什么情況？是輸出不正常還是沒有輸出？樓主應該把你的情況說明下，不然很難幫你分析。
謝謝回復。一上電就燒保險絲，無輸出，且開關管非常非常燙
0
回復
2013-08-30 09:05
@abccba
受累用萬用表測一下P3腳對地的平均電壓是多少？
謝謝回復。我一上220V電就燒保險絲。單獨給UC3842的7腳16V電壓測試，6腳可以輸出正常方波。等等我再測下3腳的電壓
0
回復
abccba
LV.9
8
2013-08-30 14:06
@susucoco66
謝謝回復。我一上220V電就燒保險絲。單獨給UC3842的7腳16V電壓測試，6腳可以輸出正常方波。等等我再測下3腳的電壓
從電路上沒看出有燒保險的地方，測量確認一下變壓器初級電感值，另外再檢查一下MOS和二極管等功率器件有沒有損壞的。
0
回復
2013-08-30 14:49
@abccba
從電路上沒看出有燒保險的地方，測量確認一下變壓器初級電感值，另外再檢查一下MOS和二極管等功率器件有沒有損壞的。
3腳是200多mv。我單獨給UC3842的7腳16V電壓測試時，再?gòu)妮敵黾?V~6V電壓，低于5V，6腳輸出的占空比沒有變大，而大于6V時，占空比才會變小。請問這樣正常么
0
回復
江南_V
LV.4
10
2013-08-30 14:52
我遇到那種穩壓，但是空載電壓不穩，也加了假負載了！不頂用！
0
回復
abccba
LV.9
11
2013-08-30 15:13
@susucoco66
3腳是200多mv。我單獨給UC3842的7腳16V電壓測試時，再?gòu)妮敵黾?V~6V電壓，低于5V，6腳輸出的占空比沒有變大，而大于6V時，占空比才會變小。請問這樣正常么

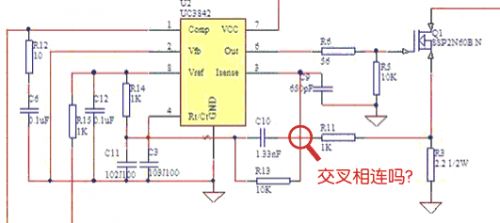

1、



2、從輸出加電壓，對于控制芯片而言是比較器模式，不是閉環自控，我覺得應該是以5V為界，P6占空比在最大和最小之間跳變的。

3、把R6電阻減小一些，用10Ω

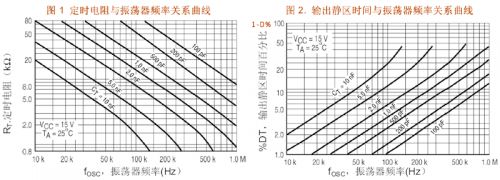

4、您的開關頻率是多少？



5、建議還是先查出為什么燒保險。

0
回復
jqking
LV.1
12
2013-08-31 10:18
@susucoco66
謝謝回復。一上電就燒保險絲，無輸出，且開關管非常非常燙

1.你的電路圖里沒有軟啟動，起機時占空比很大，可能會使輸入電流太大；

2.過流保護那塊，R11，R13，C10的連接有點看不懂。正常從4腳串電容到3腳，用于電流斜坡補償，R3電流采樣之后經RC濾波連到3腳。而你的電路有點看不懂。

輸入保險燒了，從上述分析與起機和過流保護有關系。

0
回復
susucoco66
LV.1
13
2013-09-03 11:53
@abccba
1、[圖片] 2、從輸出加電壓，對于控制芯片而言是比較器模式，不是閉環自控，我覺得應該是以5V為界，P6占空比在最大和最小之間跳變的。3、把R6電阻減小一些，用10Ω4、您的開關頻率是多少？[圖片] 5、建議還是先查出為什么燒保險。

1、是連在一起的

2、了解了，感謝指點

3、R6改成了10歐姆

目前情況是有輸出，但輸出極不穩定，忽大忽小

0
回復
susucoco66
LV.1
14
2013-09-03 11:54
@jqking
1.你的電路圖里沒有軟啟動，起機時占空比很大，可能會使輸入電流太大；2.過流保護那塊，R11，R13，C10的連接有點看不懂。正常從4腳串電容到3腳，用于電流斜坡補償，R3電流采樣之后經RC濾波連到3腳。而你的電路有點看不懂。輸入保險燒了，從上述分析與起機和過流保護有關系。

目前情況是有輸出，但輸出極不穩定，忽大忽小

0
回復
abccba
LV.9
15
2013-09-03 12:07
@susucoco66
1、是連在一起的2、了解了，感謝指點3、R6改成了10歐姆目前情況是有輸出，但輸出極不穩定，忽大忽小
燒保險和開關管發燙的問題解決了嗎？
0
回復
abccba
LV.9
16
2013-09-03 12:13
@江南_V
我遇到那種穩壓，但是空載電壓不穩，也加了假負載了！不頂用！
空載時，通常占空比比較小，用于比較的檢流電壓幅值也比較小，不論是來自電壓反饋EA到比較器正端輸入的，還是檢流電阻電壓到比較器負端輸入的，如果此時某種干擾參與比較，就可能出現不穩定的現象。（瞎猜的，不知對不對）
0
回復
susucoco66
LV.1
17
2013-09-03 14:14
@abccba
燒保險和開關管發燙的問題解決了嗎？

嗯，因?yàn)槭怯脛e人之前的PCB板做的，輸出的地方，有個地方需要飛線，自己沒有注意到！已經不會燒和發燙了
