LED1118-非隔離高PFC恒流驅動方案
LED1118是一個工作于準諧振模式的AC-DC恒流驅動，它可以支持隔離、非隔離LED驅動電源，同時支持功率因數校正功能。LED1118集成了完備的保護功能，包括逐周期限流保護、輸出過壓保護、輸出短路保護和過溫保護等。
LED1118性能特點
1、全電壓范圍PF值高于0.92，典型值0.99；
2、全電壓范圍內恒流精度+-1%；
3、兼容80%以上的電感整流器；
4、抗靜電+-4000V，空氣放電+-8000V；
5、最大驅動功率40W;
6、開路電壓通過ZCD管腳電阻精準設定；
LED1118典型應用電路原理圖

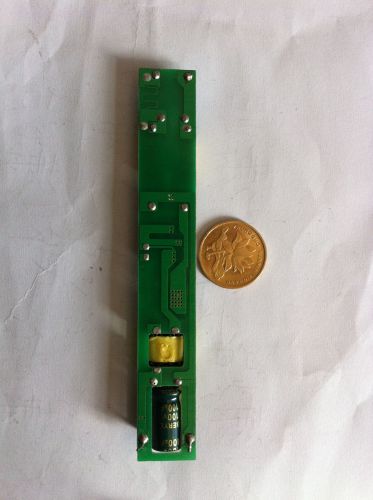

LED1118-輸入85~264VAC輸出30-80VDC18W日光燈電源 PCB圖
板長：106mm、寬16.3mm、高10mm
樣機特性：
1、全電壓輸入輸出恒流精度正負1%；
2、輸出12并負載在10串與25串之間任意變化，輸出電流變化正負2毫安；
3、可以通過1000V浪涌測試；
4、PF值全電壓范圍高于0.93,220VAC輸入時，PF值高達0.98;
5、開路電壓通過外圍電阻可以精準設定--本案子開路為90V;
LED1118-18W高PFC日光燈電源BOM——BOM成本僅4.2元
